راهنمای جامع تنظیم کلید اتومات پمپ آب + آموزش تنظیم ست کنترل مکانیکی و دیجیتال

عملکرد ست کنترل یا اتومات پمپ آب، تجهیزی است که معمولاً اهمیت عملکردش از نظر کاربران پنهان می‌ماند. این قطعه علاوه بر کنترل روشن و خاموش شدن پمپ، مستقیم روی بهره وری، عمر مفید تجهیزات خط آبرسانی و مصرف انرژی اثر می‌گذارد. به همین دلیل، باید به خوبی بدانید چه زمانی بایست تنظیم کلید اتومات پمپ آب را انجام بدهید و طبق چه اصولی عمل نمایید.

اگر تنظیم پرشر سوییچ پمپ آب به درستی صورت نگیرد، پمپ بیش از حد روشن و خاموش می‌شود که باعث افزایش استهلاک و مصرف برق خواهد شد. از طرفی، اگر کلید در زمان مناسب پمپ را فعال نکند، فشار آب مورد نیاز تأمین نمی‌شود.

در این مقاله، با آموزش تنظیم کلید اتومات پمپ آب برای ست کنترل‌های مکانیکی و دیجیتال همراه شما هستیم و نکات مهمی که باید در ارتباط با این مقوله درنظر داشته باشید را بررسی می‌کنیم.

نکته: دقت داشته باشید که راهنمای تنظیم ست کنترل پمپ آب، جنبه اطلاع رسانی و آموزشی دارد. تعیین فشار موردنیاز پمپ آب و عیب‌یابی‌های خاص، باید با مشورت تکنسین متخصص انجام شود.

چطور بفهمیم زمان تنظیم کلید اتومات پمپ آب فرا رسیده؟

پیش از اینکه سراغ تنظیم کلید اتومات پمپ آب بروید، ابتدا باید مطمئن شوید مشکل پمپ آب از کجاست. عقربه فشارسنج را هنگام کار عادی سیستم بررسی کنید و مقادیر فشاری که در آنها پمپ خاموش و روشن می‌شود را یادداشت کنید. بعد آن را با محدوده تنظیمی درج‌شده روی کلید مقایسه نمایید. اگر این دو با هم اختلاف دارند، باید تنظیم ست کنترل پمپ آب را انجام بدهید.

بعضی از علائم نیاز به کالیبراسیون این قطعه عبارتند از:

• تفاوت فشار قطع و وصل با مقدار درج‌شده روی کلید اتومات. مثلاً روی کلید مقدار 30/50 (2.07 و 3.45 بار) درج شده، اما پمپ در مقدار 1.7 بار روشن می‌شود یا در 3 بار خاموش می‌گردد. این اختلاف معمولاً باعث می‌شود فشار آب ضعیف شود یا پمپ زود خاموش کند. در این حالت باید کلید و تنظیمات بررسی شوند.
• روشن و خاموش شدن سریع و پیاپی (Short-Cycling) در فاصله چند ثانیه یا چند دقیقه. این وضعیت معمولاً با اختلال در فشار هوای مخزن دیافراگمی مرتبط است، اما می‌تواند نشانه ناهماهنگی بین فشار کلید و شارژ هوای مخزن هم باشد.
• پمپ به فشار قطع نمی‌رسد (مدام کار می‌کند و خاموش نمی‌شود) یا تا زمانی که فشار خیلی پایین نیاید روشن نمی‌شود. هر دو حالت نشان‌دهنده‌ تنظیم نادرست بازه فشار یا گرفتگی در شیار حسگر فشار کلید هستند.
• اگر کلید اتومات یا منبع تحت فشار را تازه تعویض کرده‌اید و فشارها را مجدداً همسان سازی ننموده اید، سیکل کاری پمپ نامنظم می‌شود. در این حالت باید فشار هوای مخزن را بررسی کنید. برای این کار پمپ را خاموش و آب را تخلیه کنید تا فشار صفر شود و سپس فشار هوا را از طریق سوپاپ شرایدر بخوانید.
• مقدار فشار هوای مخزن باید 0.1 بار کمتر از فشار وصل کلید باشد. این مرحله به‌تنهایی می‌تواند مشکل روشن و خاموش شدن متناوب را برطرف کرده و عملکرد سیستم را به حالت استاندارد بازگرداند.

اگر به دنبال خرید ست کنترل هستید، پیشنهاد می کنیم مقاله راهنمای خرید بهترین اتوماتیک پمپ آب + کدام ست کنترل پمپ آب خانگی را بخریم؟ را از دست ندهید.

فشار قطع و وصل (Cut-in / Cut-out) چیست؟

در این مقاله، بارها درباره فشارهای کات این و کات‌آف صحبت خواهیم کرد. بنابراین خوب است پیش از اینکه سراغ آموزش نحوه تنظیم ست کنترل پمپ آب برویم، ابتدا تعریف دقیقی از این دو داشته باشیم.

هر کلید فشار دو نقطه عملکرد دارد: نقطه وصل (Cut-in) که هنگام افت فشار پمپ را روشن می‌کند و نقطه قطع (Cut-out) که با افزایش فشار، پمپ را خاموش می‌کند. بین این دو نقطه، همیشه یک اختلاف فشار یا دیفرانسیل (Range/Differential) وجود دارد که قابل تنظیم است.

برای مثال، اگر فشار وصل 40 psi و فشار قطع 60 psi باشد، دیفرانسیل 20 psi خواهد بود. در بسیاری از کلیدها، هر دو مقدار قابل تغییر هستند و بسته به نوع پمپ و نیاز ساختمان تنظیم می‌شوند.

مقادیر استاندارد تنظیم کلید اتومات پمپ آب برای انواع پمپ‌های خانگی به‌صورت زیر است.

پمپ‌های 0.5 تا 0.8 اسب بخار (جتی یا بشقابی کوچک، مناسب واحدهای تک‌واحدی)

• ست کنترل الکترونیکی: فشار شروع 1.5 تا 1.8 بار
• پرشر سوئیچ مکانیکی: فشار وصل 1.5 تا 1.8 بار، فشار قطع 2.8 تا 3.2 بار

پمپ‌های 1 تا 1.5 اسب بخار (مناسب ساختمان‌های 1 تا 3 طبقه)

• پرشر سوئیچ مکانیکی: فشار وصل 1.8 تا 2.2 بار، فشار قطع 3.2 تا 3.8 بار

پمپ‌های 2 تا 3 اسب بخار (برای ساختمان‌های چندطبقه یا مصرف سنگین)

• فشار وصل 2.0 تا 2.5 بار، فشار قطع 4.0 تا 5.0 بار
• در صورت نیاز برای طبقات بالاتر، فشار قطع می‌تواند تا 5.5 بار افزایش یابد، به شرط آنکه هد پمپ و اتصالات سیستم تحمل لازم را داشته باشند.

بوسترپمپ‌های دور ثابت (تک‌مد یا چندپمپی)

دو پرشر سوئیچ مجزا برای حداقل و حداکثر فشار مورد نیاز:

• فشار وصل 2.5 تا 3.0 بار،
• فشار قطع 5.0 تا 6.0 بار،
• بازه کاری حدود 2 تا 6 بار.

نحوه تنظیم کلید اتومات مکانیکی پمپ آب

قطع جریان برق

تنظیم کلید اتومات پمپ آب در حالی که برق هنوز وصل است، بسیار خطرناک می‌باشد. قبل از هر اقدامی، فیوز یا بریکر اصلی را خاموش کنید یا اتصال برق پمپ را از مدار خارج نمایید.

پیش از شروع تنظیم فشار، ابتدا باید مقادیر فعلی فشار سیستم را بدانید. برای این کار از گیج فشار استفاده کنید. گیج معمولاً روی مخزن تحت فشار یا در نزدیکی پمپ نصب شده است. مقدار فشاری که از روی گیج می‌خوانید، وضعیت فعلی فشار آب را نشان می‌دهد.

برداشتن کاور کلید اتومات

برای دسترسی به پیچ‌های تنظیم ست کنترل پمپ، ابتدا پیچ روی کاور را باز کنید. کاور پرشر سوئیچ معمولاً به شکل مکعبی کوچک و از جنس پلاستیک مشکی یا طوسی است. پیچ را با آچار یا به‌صورت دستی باز نمایید و کاور را به سمت بالا بردارید.

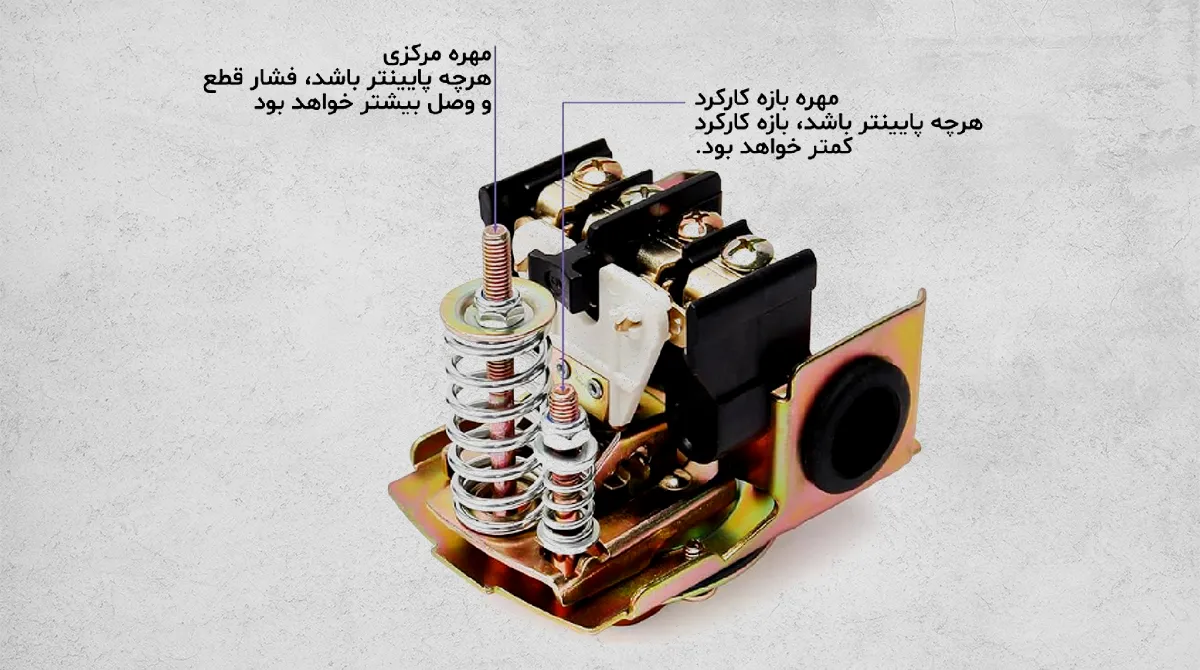

در زیر کاور، دو فنر با مهره‌های تنظیم خواهید دید. برای تغییر فشار، باید بدانید این مهره‌ها در چه محدوده‌ای عمل می‌کنند. بیشتر پمپ‌ها در کارخانه با محدوده فشار استاندارد تنظیم می‌شوند. برای اطلاع از محدوده، به برچسب زیر کاور نگاه کنید.

اکثر پمپ‌های آب خانگی دارای محدوده‌ی 30 تا 50 PSI (معادل 2  تا 3.5  بار) هستند، یعنی نقطه کات این (وصل) پمپ در فشار 2.07 بار قرار دارد و در نقطه کات آف 3.45 بار خاموش می‌شود. در پمپ‌های شناور، این محدوده معمولاً 40 و 60 (کات این 2.76 بار، کات آف 4.14 بار) است و در جت پمپ‌های کوچکتر، به 20 تا 40 psi (حدود 1.38 تا 2.76 بار) می‌رسد.

اگر تنظیمات فشار ست کنترل شما 30 و 50 باشد، مهره بزرگ مرکزی حدود 4 سانتیمتر از صفحه زیرین فاصله می‌گیرد. اگر در جهت ساعتگرد این مهره را بچرخانید، محدوده فشار بیشتر می‌شود.

در حالت تنظیمات کارخانه، مهره کوچکتر در فاصله حدوداً 32 میلیمتری از صفحه زیری قرار دارد و اختلاف فشار 20 psi یا دلتا 1.38 بار را تنظیم می‌کند.

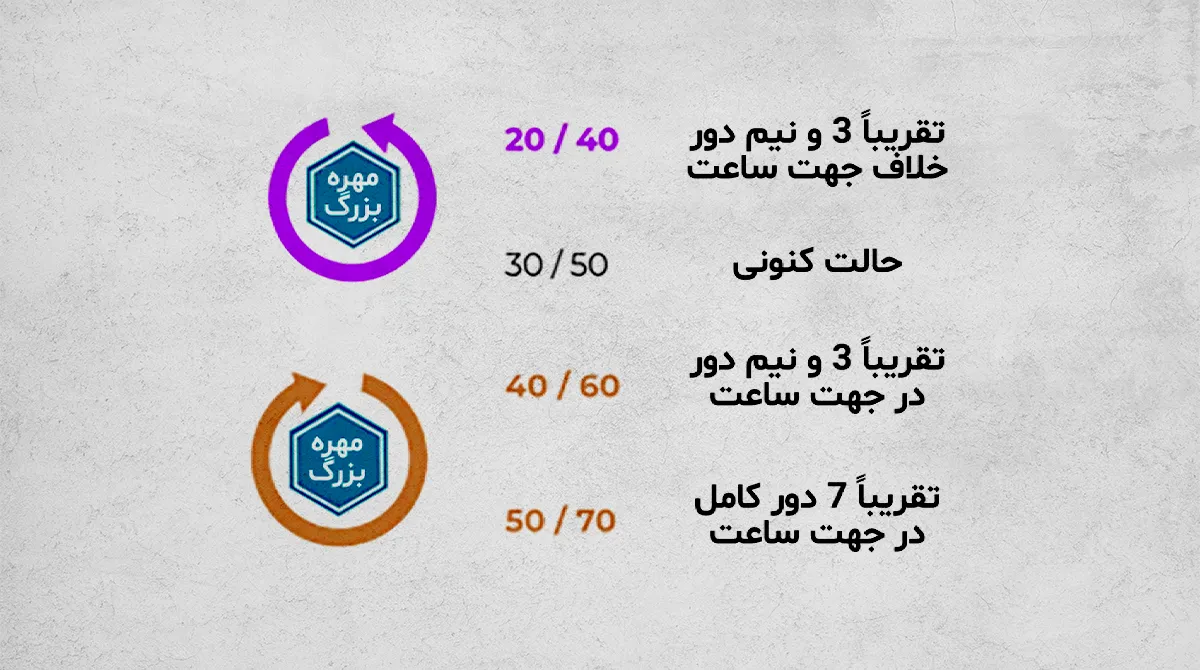

تنظیم فشار قطع و وصل کلید اتومات پمپ آب

در تنظیم کلید اتوماتیک پمپ آب، اصولاً ما با مهره مرکزی که بزرگتر می‌باشد، سروکار داریم. این مهره سطح فشار کاری را تغییر می‌دهد و هردو نقطه خاموش و روشن شدن پمپ را همزمان جابجا می‌کند.

برای تنظیم ست کنترل پمپ آب، از پیچ‌گوشتی یا آچار بکس 3.8 اینچ استفاده کنید. چرخاندن پیچ به سمت ساعتگرد فشار Cut-in را افزایش می‌دهد و چرخاندن در خلاف جهت ساعت، فشار را پایین می‌آورد. توجه داشته باشید که تغییر در این تنظیم، اختلاف بین فشار قطع و وصل (دیفرانسیل) را تغییر نمی‌دهد.

وقتی فشار کات این را تغییر می‌دهید، فشار کات آف نیز به همان میزان و در همان جهت تغییر می‌کند. برای مثال، اگر فشار روشن شدن را نیم بار افزایش دهید، فشار خاموش شدن نیز نیم بار بیشتر می‌شود. به این ترتیب، نیازی به تنظیم مجدد نخواهید داشت و هر دو مقدار به صورت هماهنگ تغییر می‌کنند.

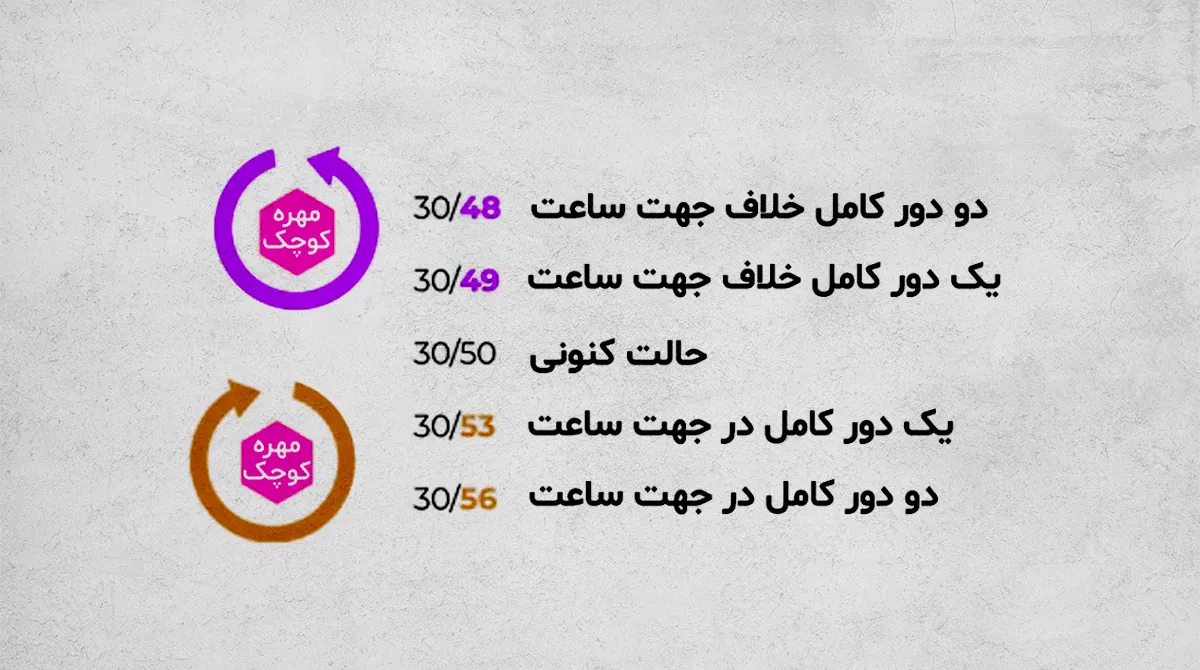

تنظیم اختلاف فشار دکمه اتوماتیک پمپ آب

در تنظیم ست کنترل پمپ، مهره سمت راست فقط مقدار بالاترین فشار در بازه عملکردی را تغییر می‌دهد و نقطه فشار پایین ثابت باقی می‌ماند. این بخش از پرشر سوییچ معمولاً نیازی به دستکاری ندارد و فقط در مواقع خاص، نیازمند تنظیم آن خواهید بود. توجه کنید که بازگرداندن آن به تنظیم اولیه کارخانه (20 psi) بسیار دشوار است و اگر لزومی ندارد، دست به آن نزنید.

اگر فرض بگیریم که برای تنظیم فشار ست کنترل پمپ آب نیاز به تغییر فاصله اختلافی باشد، با چرخاندن مهره در جهت ساعت می‌توانید بازه فشار را افزایش بدهید.

⚠️ هشدار : اگر اختلاف فشار را تا حدی بالا ببرید که از توان نهایی پمپ فراتر برود (مثلاً ۷۰ psi در حالی‌که پمپ حداکثر تا ۶۰ psi توان دارد)، پمپ هرگز خاموش نخواهد شد. در چنین شرایطی ست کنترل به شدت تحت تنش قرار می‌گیرد و حتی خطر آتش سوزی نیز وجود خواهد داشت. در این حالت باید مهره کوچک را در جهت خلاف ساعت بچرخانید تا پمپ بتواند به‌درستی خاموش شود.

دقت داشته باشید که اگر تنظیم فشار از توان خروجی پمپ بیشتر شود، پمپ روشن می‌شود اما خاموش نمی‌گردد که این موضوع خطر آسیب جدی به سیستم را در پی دارد. هنگام تنظیم، همواره با گیج فشار تغییرات لحظه‌ای فشار را کنترل کنید و در پایان تنظیم دکمه اتومات پمپ آب، مهره‌ها را محکم ببندید تا تنظیم ایمن بماند.

نحوه تنظیم ست کنترل دیجیتال پمپ آب

تا این بخش، روش تنظیم کلید اتومات مکانیکی پمپ آب را توضیح دادیم. بسیاری از سامانه‌های آبرسانی امروزی از ست کنترل دیجیتال استفاده می‌کنند که برخلاف مدل‌های آنالوگ، نیازی به باز کردن کاور دستگاه ندارند. در این مدل‌ها، می‌توان از طریق دکمه‌های تعبیه‌شده روی بدنه، تنظیمات عملکرد و ریست دستگاه را انجام داد.

توجه داشته باشید که این راهنما ماهیتی عمومی دارد و ممکن است طراحی ست کنترل شما در جزئیات با نمونه‌های ذکرشده متفاوت باشد، اما اصول عملکرد در همه مدل‌ها مشابه است.

مراحل تنظیم ست کنترل دیجیتال

نخستین مرحله برای تنظیم کلید اتومات دیجیتال پمپ آب، اجرای تست پمپ است. برای این کار، دکمه‌های جهت بالا و پایین را به مدت 3 ثانیه نگه دارید. در طول تست، پمپ برای 15 ثانیه روشن می‌ماند. پس از حدود 10 ثانیه، هشدار فشار پایین با کد AL4 ظاهر می‌شود. برای ریست این هشدار، کافی است دکمه Enter را 3 ثانیه نگه دارید.

• ورود به حالت تنظیم (Setting Mode): دکمه SET یا ENTER را چند ثانیه نگه دارید تا نمایشگر یکی از پارامترها مانند P_1 یا عدد چشمک‌زن را نشان دهد.
• تغییر مقدار تنظیمی: با دکمه‌های UP و DOWN (ممکن است با فلش سمت بالا و پایین هم مشخص شده باشد) مقدار را افزایش یا کاهش دهید.
  • هر بار فشردن دکمه مقدار را یک واحد تغییر می‌دهد.
  • با نگه داشتن طولانی‌مدت دکمه، تغییر سریع‌تر انجام می‌شود.
• تأیید و ذخیره مقدار: پس از تنظیم مقدار، مجدداً دکمه SET یا ENTER را بزنید تا مقدار ذخیره شود. سپس می‌توانید به پارامتر بعدی مانند نقطه قطع (OFF) یا هیسترزیس (Hysteresis) بروید.
• تنظیم پارامتر بعدی: برای هر پارامتر بعدی مانند فشار قطع یا محدوده اختلاف، همین مراحل را تکرار کنید.
• خروج از حالت تنظیم: پس از اتمام تنظیمات، با فشردن مجدد SET یا ENTER به حالت نمایش عادی بازگردید.

تنظیم نقاط روشن و خاموش پرشر سوییچ دیجیتال پمپ (ON / OFF)

در برخی مدل‌ها باید ابتدا نقطه روشن (ON) و سپس نقطه خاموش (OFF) را تنظیم کرده و در پایان با فشردن ENTER هر دو را ذخیره کنید. اگر قصد دارید فشار تنظیمی ست کنترل را کاهش بدهید، ابتدا باید مقدار فشار برگشت یا Reset را پایین بیاورید تا بتوانید نقطه اصلی را کم کنید.

در مدل‌هایی که از هیسترزیس استفاده می‌کنند، باید اختلاف بین نقطه روشن و خاموش را به‌صورت جداگانه تنظیم کنید تا از روشن و خاموش شدن سریع پمپ جلوگیری شود. در حالت Window Comparator، محدوده‌ای بین فشار حداقل و حداکثر تعریف می‌شود که پمپ تنها در آن بازه فعال خواهد بود.

در برخی انواع ست کنترل دیجیتال پمپ آب، حالت‌های عملکردی متفاوتی برای کاربردهای خاص وجود دارد. برای ورود به این حالت‌ها معمولاً باید دکمه SET را مدت بیشتری نگه دارید.

نحوه تست عملکرد پس از تنظیم

پس از انجام تنظیم دکمه اتوماتیک پمپ آب، باید عملکرد سیستم را با دقت چک کنید تا اطمینان یابید فشار تنظیم‌شده همان مقدار مورد نظر شماست. تغییراتی که در کلید فشار اعمال می‌کنید، پس از اولین قطع اتوماتیک پمپ خوانده می‌شوند. فشارهای بعدی روشن و خاموش، مقادیر جدیدی هستند که تنظیم کرده‌اید.

1. با باز کردن شیر تخلیه یا خروجی رسوب‌گیر، آب سیستم را تا زمانی که فشار از مقدار روشن (Cut-in) پایین‌تر برود تخلیه کنید تا پمپ روشن شود.
2. شیر را ببندید.
3. هنگام افزایش فشار و پر شدن مخزن، عقربه فشارسنج را زیر نظر بگیرید تا نقطه دقیق خاموش شدن پمپ را شناسایی کنید.
4. در صورت نیاز، مراحل تنظیم پرشر سوییچ را تکرار کنید و چند چرخه متوالی عملکرد پمپ را پایش کنید تا فشار دقیق مورد نظر شما تثبیت شود.

نکته مهم: در هنگام کاهش فشار تنظیمی و زمانی که مخزن خالی است، فشار هوای منبع انبساط باید حدود نیم تا یک بار پایین‌تر از نقطه روشن پمپ باشد. همچنین اختلاف فشار را نمی‌توان بیش از محدوده حداقل و حداکثر مجاز درج‌شده در کاتالوگ دستگاه تغییر داد.

توصیه می‌شود در این راستا مقاله ست کنترل یا منبع تحت فشار؛ کدام برای پمپ آب شما مناسب‌تر است؟ را مطالعه کنید.

علت تریپ کردن کلید اتومات پمپ آب چیست؟

اگر ست کنترل پمپ تریپ می‌‎کند، معمولاً دلیلش این است که فشار کات-این بیش از حد به فشار پیش‌شارژ مخزن نزدیک شده. برای جلوگیری از این مشکل، باید حداقل 0.1 تا 0.3 بار اختلاف فشار بین آنها وجود داشته باشد. برای مثال، اگر فشار روشن پمپ 2.7 بار است، فشار پیش‌شارژ مخزن باید حدود 2.41 بار تنظیم شود.

نکته دیگر اینکه بسیاری از کلیدهای فشار به‌صورت تکی کالیبره نمی‌شوند و ممکن است محدوده واقعی آنها اندکی با مقادیر درج‌شده روی بدنه تفاوت داشته باشد. مثلاً ست کنترلی با محدوده 2 تا 3.5 بار، ممکن است در عمل بین 1.8 تا 3.2 بار کار کند.

در برخی چرخه‌ها ممکن است به دلیل چسبندگی پلاتین‌ها یا نوسان جزئی فشار محیطی، اختلاف 0.1 تا 0.3 بار در عملکرد مشاهده شود. تغییر فشار محیط هم می‌تواند باعث افزایش جزئی فشار پیش‌شارژ در مخزن شود. دانستن این موارد به شما کمک می‌کند تا رفتار واقعی دستگاه را بهتر ارزیابی کنید و تنظیم فشار اتومات پمپ آب را دقیق‌تر انجام دهید.

 نکات مهم تنظیم فشار ست کنترل پمپ آب

• مطالعه دستورالعمل سازنده: پیش از تنظیم فشار ست کنترل پمپ، دفترچه راهنمای کارخانه سازنده را با دقت بخوانید. روش تنظیم فشار اتومات پمپ برای مدل‌های مختلف ممکن است متفاوت باشد، بنابراین باید دقیقاً مطابق با دستورالعمل مدل مورد استفاده عمل کنید.
• تنظیم مرحله‌به‌مرحله و با دقت: هنگام تغییر تنظیمات فشار، تغییرات را جزئی انجام دهید و پس از هر مرحله، مقدار فشار را با گیج فشارسنج بررسی کنید. این روش از عبور از محدوده فشار مطلوب جلوگیری می‌کند و دقت کار را بالا می‌برد.
• استفاده از فشارسنج باکیفیت: برای تنظیم دقیق، از گیج فشار استاندارد و دقیق استفاده کنید. محدوده کاری گیج باید با فشار سیستم شما هم‌خوانی داشته باشد تا قرائت‌ها قابل اعتماد باشند.
• صبوری در فرآیند تنظیم: کالیبراسیون کلید اتومات نیازمند دقت و حوصله است. انجام سریع یا شتاب‌زده آن ممکن است منجر به عملکرد ناپایدار یا فشار نادرست شود. بهتر است هر مرحله را با زمان و تمرکز کافی انجام دهید تا به تنظیم دقیق برسید.

عیب‌یابی بعد از تنظیم کلید اتومات پمپ آب

1. پمپ مدام روشن و خاموش می‌شود (عملکرد تکرارشونده رله)

• در صورتی که ظرفیت پمپ اجازه می‌دهد، اختلاف فشار کات این و کات آف را افزایش بدهید تا پمپ به حالت کاری پایدار برسد.
• احتمال وجود مشکل در فشار هوای داخل منبع تحت فشار وجود دارد. فشار هوای مخزن و سلامت دیافراگم را بررسی کنید.
• در سیستم‌های جدید، ممکن است محل نصب کلید اتومات در ناحیه‌ای با نوسان موقتی فشار باشد. در این حالت، موقعیت کلید باید به بخشی از سیستم با فشار پایدارتر منتقل شود.

2. پمپ با وجود بسته بودن شیرها خاموش نمی‌شود

• پمپ قادر نیست به فشار حداکثر تعیین‌شده در کلید برسد (فشار شروع + اختلاف فشار). برای رفع این مشکل، باید با تنظیم مهره کوچک اختلاف فشار را کاهش بدهید یا با اندکی باز کردن مهره مرکزی، فشار قطع را پایین بیاورید.
• در صورتی که افت فشار بیش از حد است، مهره فنر کوچک را کمی شل‌تر کنید.

3. پمپ فقط با ضربه زدن به بدنه رله روشن یا خاموش می‌شود

• مکانیزم داخلی کلید اتومات دچار فرسودگی یا گیر مکانیکی شده است و نیاز به تعویض کامل رله وجود دارد.

4. فشار و دمای آب در دوش متغیر است

• هنگام باز بودن شیر دوش، پمپ به‌صورت متناوب روشن و خاموش می‌شود. مقاومت متفاوت در مسیر آب سرد و گرم باعث تغییر فشار و در نتیجه نوسان دمای آب خروجی می‌شود.
• برای رفع مشکل، باید فشار کلید اتومات را تنظیم کنید تا پمپ در حین استفاده از آب خاموش نشود. بررسی کنید پمپ فقط پس از بستن شیر متوقف شود.

جمع بندی

انجام صحیح تنظیم کلید اتومات پمپ آب، نقش مهمی در کاهش مصرف انرژی، عمر مفید بیشتر و جلوگیری از خرابی‌های زودهنگام و پرهزینه دارد. با دنبال کردن مراحلی که در این راهنما بررسی کردیم، می‌توانید خود به راحتی در خانه تنظیم ست کنترل پمپ را انجام بدهید.

گاهی کاربران پس از تنظیم نادرست اتوماتیک پمپ، با این سؤال مواجه می‌شوند که چگونه می‌توان به تنظیمات کارخانه بازگشت. در چنین مواردی، بهترین کار ارجاع به دفترچه راهنما یا تماس با واحد فنی آتورشاپ برای دریافت مشاوره تخصصی است.

اگر به راهنمای بیشتر یا مشورت برای تنظیم ست کنترل و بررسی عملکرد پمپ آب نیاز دارید، می‌توانید با همکاران ما در بخش‌های پشتیبانی در تماس باشید. کارشناسان آتورشاپ با راهنمایی دقیق و بررسی مشکلات موجود، به شما در جهت رفع ایرادها و تضمین عملکرد صحیح کمک خواهند نمود.
