راهنمای جامع خرید پمپ شناور + چطور بهترین الکتروپمپ شناور را انتخاب کنیم؟

ایستگاه‌های پمپاژ اصلی یا میانی وظیفه انتقال فاضلاب خانگی، صنعتی، شهری و آب‌های سطحی حاصل از بارندگی را بر عهده دارند. در این ایستگاه‌ها علاوه بر انواع پمپ‌های سانتریفیوژ که در خشکی نصب می‌شوند، اپراتورهای پروژه برای تخلیه آب از بخش‌های عمیق و چاه‌ها به سراغ انتخاب پمپ شناور می‌روند.

اگر شما نیز به فکر خرید پمپ شناور مناسب برای سیستم خود هستید، بایستی از الزامات متعدد مربوط به طراحی و نیازهای عملیاتی به خوبی آگاه باشید. عملکرد پمپ مستغرق، تحت‌الشعاع عوامل مختلفی قرار می‌گیرد که در محل حاکم هستند و روی پرفرمنس، بازدهی و عمر مفید تجهیزات اثر می‌گذارند.

در راهنمای خرید الکتروپمپ شناور، قصد داریم عوامل مهم در انتخاب را از دو زاویه بررسی کنیم: یکی شرایط محیط و دیگری مشخصات فنی پمپ که باید با توجه به نیازهای مدنظر خود بسنجید. با ما همراه باشید تا دریابید برای انتخاب بهترین پمپ شناور، باید چه مراحلی را طی کنید و چه فاکتورهایی را لحاظ نمایید.

مروری بر الکتروپمپ شناور

اگر پیشتر تجربه خرید پمپ شناور را داشته باشید، یحتمل الان می‌دانید به دنبال چه چیزی هستید و چه انتظاراتی معقول هستند. در غیر اینصورت، بهتر است پیش از اینکه سراغ نحوه انتخاب پمپ شناور برویم، اندکی با این تجهیز و انواع موجود آشنایی حاصل کنید.

پمپ شناور یا مستغرق (Submersible Pump) همانطور که از اسمش پیداست، به طور کامل داخل آب غوطه‌ور می‌شود و برای کاربردهای مختلفی قابل استفاده است. الکتروموتور این پمپ به‌صورت کاملاً آب‌بندی‌شده و کوپل مستقیم با بخش هیدرولیکی طراحی می‌شود. یکی از مزایای اصلی پمپ شناور آن است که نیازی به هواگیری اولیه یا پرایمینگ ندارد، چون از ابتدا در سیال نصب می‌شود.

هنگام انتخاب پمپ شناور چاه، باید شرایط سیال را به درستی ازنظر بگذرانید و مدل مناسب را انتخاب نمایید. بسیاری از پمپ‌های مستغرق توانایی پمپاژ سیالات حاوی ذرات جامد را دارند، ولی برخی دیگر تنها قادر به جابجایی مایعات تمیز با ویسکوزیته پایین و دمای نرمال هستند. این پمپ‌ها از آنجا که داخل سیال کار می‌کنند، عملکردی بیصدا دارند و به علت یکنواختی جریان، در خطر کاویتاسیون هم قرار نمی‌گیرند.

انواع پمپ شناور

• پمپ شناور مخصوص آب تمیز: اگر قصد خرید پمپ شناور برای انتقال آب فاقد ذرات معلق یا با آلودگی جزئی از مخازن، منابع ذخیره، چاه و فضاهای زیرزمینی را دارید، پمپ‌های مستغرق آب تمیز مناسب شما هستند. از جمله ویژگی‌های اصلی این دسته پمپ شناور می‌توانیم به بدنه فشرده، جنس مقاوم در برابر خوردگی و صافی ورودی کوچک اشاره کنیم.
  • میزان مجاز عبور ذرات در این مدل‌ها بسیار کم و حدود 1 میلی‌متر است، بنابراین برای سیالات دارای شن یا الیاف مناسب نیستند. این پمپ‌ها معمولاً دارای موتور با درجه حفاظت IP68، سیستم حفاظتی داخلی و دبی و هد متوسط هستند و در مصارف خانگی و تاسیساتی استفاده می‌شوند.
• پمپ شناور کفکش: پمپ کفکش مستغرق در زیرزمین یا فضاهای کم ارتفاع، برای جلوگیری از آب گرفتگی، تخلیه سیالات راکد و جمع آب بعد از بارش به کار می‌رود. وظیفه اصلی آن کاهش خطر خسارات ناشی از نفوذ آب زیرزمینی یا بارندگی شدید است. این پمپ‌ها تنها توان عبور ذرات ریز کمتر از 12 میلی‌متر را دارند و برای فاضلاب یا اسلاری توصیه نمی‌شوند.
• پمپ شناور لجن کش: اگر سیال موردنظر شما فاضلاب صنعتی یا شهری است و قطعات معلق، فیبری و جامد داخل آن وجود دارند، برای انتخاب پمپ شناور باید سراغ انواع پمپ لجن کش بروید. این مدل، آب و فاضلاب را از سپتیک تانک یا واحدهای تصفیه به مراحل بعد فرایند، مثل سامانه‌های تخلیه یا خطوط انتقال پمپاژ می‌کند. در استانداردها، توان عبور ذرات در پمپ‌های فاضلابی بین 25 تا 30 میلیمتر تعریف شده است. الکتروپمپ شناور لجن کش با پروانه ورتکس یا کانالی، از ریسک گرفتگی ناشی از انتقال سیالات الیافی مصون می‌ماند و بازدهی بالایی از خود نشان می‌دهد.
• پمپ‌ شناور زهکشی: برای تخلیه آب آلوده دارای ذرات ساینده‌ای مثل شن، ماسه و رس، باید سراغ انتخاب پمپ مستغرق مناسب رفت. پمپ‌های شناور تخلیه چاه معمولاً از پروانه نیم ورتکس یا ورتکس میکسردار استفاده می‌کنند تا ذرات درحال معلق بمانند و حین پمپاژ، به اجزا گیر نکنند.
  • محدوده مجاز عبور ذرات در مدل‌های مختلف از حدود 7 میلی‌متر در پمپ‌های سبک تا 40 تا 80 میلی‌متر در مدل‌های سنگین تغییر می‌کند. این پمپ‌ها دارای آب‌بندهای سیلیکون کاربید (SiC/SiC)، اجزای داخلی مقاوم در برابر سایش و موتورهای دائم‌کار هستند.
• پمپ شناور چاه عمیق: الکتروپمپ شناور چاهی یا بورهول، برای استخراج آب از منابع عمیق زیرزمینی ساخته شده است. این مدل‌ها در چاه‌های باریک و عمیق نصب می‌شوند و برای آب تمیز کاربرد دارند. تولیدکنندگان معمولاً به‌جای اندازه ذرات، حداکثر میزان مجاز شن را مشخص می‌کنند که معمولاً بین 25 تا 150 گرم بر مترمکعب (در برخی مدل‌ها تا 400 گرم بر مترمکعب) و حداکثر اندازه ذره حدود 2 میلی‌متر است.
• پمپ شناور گرایندر: این پمپ‌‎ها، نوعی پمپ شناور لجن کش به شمار می‌آیند که به مکانیزم خردکننده داخلی مجهزند. سیستم گرایندر، ذرات جامد را به دوغابی نرم و ریز تبدیل می‌کند تا بتوان آن را از طریق لوله‌های باریک با فشار بالا منتقل کرد. از این پمپ‌ها در شبکه‌های فاضلاب فشاری یا مسیرهای طولانی و سربالایی استفاده می‌شود. این پمپ‌ها برای ایستگاه‌های فاضلاب با الیاف زیاد مناسب نیستند و نباید جایگزین پمپ‌های فاضلابی با دهانه عبور بزرگ شوند.

چطور پمپ شناور مناسب را انتخاب کنیم؟

در انتخاب الکتروپمپ شناور باید در نظر داشت که این تجهیز تنها یکی از اجزای یک سیستم کامل انتقال یا تصفیه فاضلاب است. عملکرد مطمئن و بهینه‌ پمپ زمانی حاصل می‌شود که ویژگی‌های هیدرولیکی و مکانیکی آن با شرایط ایستگاه پمپاژ، سیستم کنترلی و نوع سیال تطبیق داشته باشد.

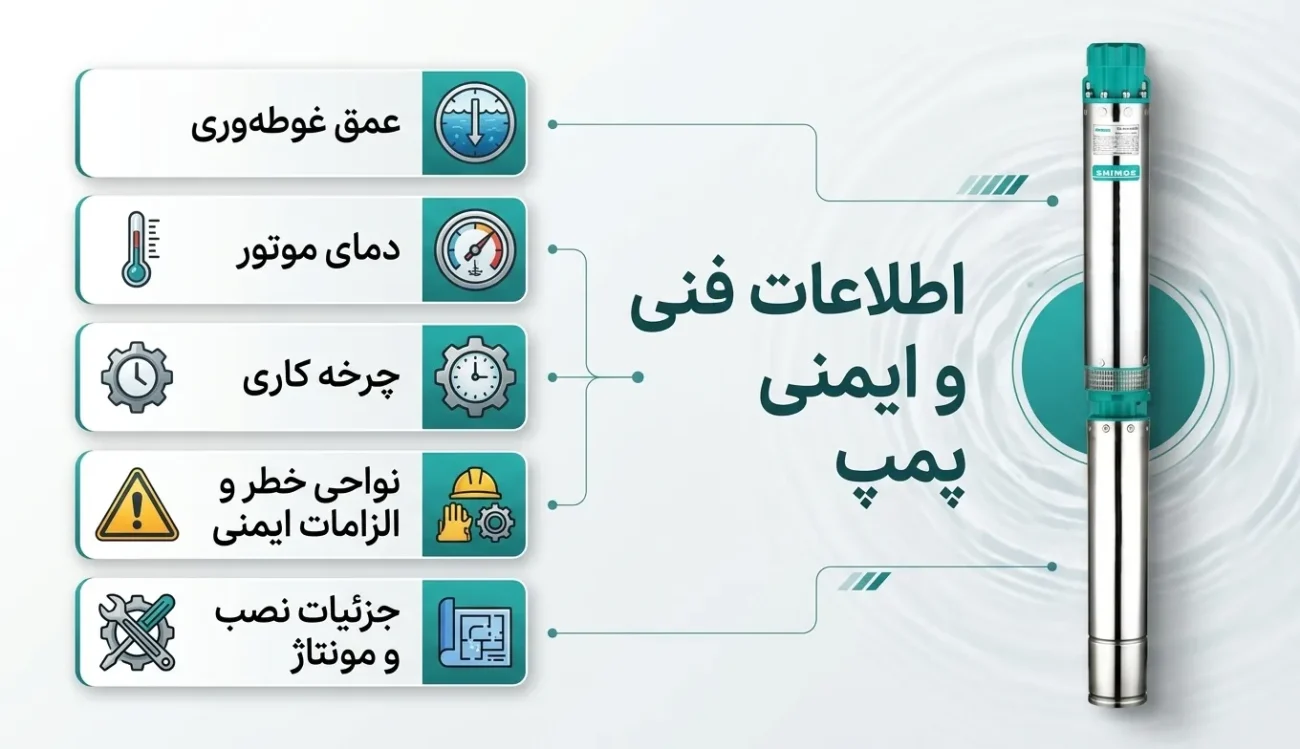

تعیین شرایط کاری پیش از خرید الکتروپمپ شناور

فرایند خرید بهترین پمپ شناور از بررسی محل و شرایط کاری آغاز می‌شود. برای ارزیابی محیطی که قرار است پمپ داخل آن فعالیت داشته باشد، باید هریک از فاکتورهای زیر را دقیق چک کنید.

• عمق نصب و حداقل غوطه‌وری: محدودیت‌های حداکثر عمق کار و حداقل سطح پوشش آب روی الکتروموتور باید دقیقاً مطابق با دستورالعمل سازنده رعایت شود تا فشار بیش از حد به آب‌بندها، کابل و پوسته وارد نشود. هنگام انتخاب پمپ مستغرق برای چاه عمیق، باید از الکتروموتورهای مخصوص استفاده کنید و در حوضچه‌های کم‌عمق نیز فلوترها و کنترل‌های سطح را طوری کالیبره نمایید که در تمامی مراحل، حداقل میزان غوطه وری مجاز رعایت شود.
• دما و خنک‌کاری موتور: دمای سیال و سرعت جریان عبوری از اطراف موتور تعیین‌کننده‌ میزان بار مجاز موتور است. بسیاری از پمپ‌های شناور برای خنک‌کاری، به حداقل سرعت عبور جریان در اطراف الکتروموتور نیاز دارند. یا مثلاً در چاه‌های ساکن باید از غلاف خنک‌کننده استفاده شود. در دماهای بالا، توان مجاز موتور باید طبق جدول افت توان سازنده کاهش یابد تا از گرم‌شدن بیش از حد سیم‌پیچ‌ها جلوگیری شود.
• چرخه کاری، تعداد استارت و سیستم حفاظتی: استارت‌های مکرر باعث افزایش دمای سیم‌پیچ‌ها و فشار محوری بر بلبرینگ‌ها می‌شود. بنابراین لازم است تعداد مجاز استارت در ساعت، سیستم سافت استارت یا اینورتر (VFD)، و تجهیزات حفاظتی شامل کنترل خشک‌کاری، سنسور دما و انتخاب قطر مناسب کابل تغذیه در طراحی لحاظ شود.
• نواحی خطر و الزامات ایمنی: در محیط‌هایی که احتمال وجود بخارات یا گازهای قابل اشتعال وجود دارد، باید از پمپ‌های شناور ضدانفجار دارای گواهی ATEX یا IECEx مطابق با زون و گروه گازی مربوطه استفاده شود. اتصال ارت و سیستم تخلیه ایمن نیز باید در طراحی لحاظ شود. سیگنال‌های هشدار پارگی سیل یا نشت به کنترلر مرکزی متصل و با توقف ایمن سیستم هماهنگ گردد.
• جزئیات نصب و پیکربندی: زاویه نصب، نوع پایه یا سیستم راهنمای ریل‌دار و وجود ناحیه ته‌نشینی در پایین حوضچه باید بررسی شود تا ذرات ریز وارد پروانه نشوند. در مناطق سرد یا سیستم‌های متناوب، باید طراحی تخلیه به‌گونه‌ای باشد که بین سیکل‌ها آب در خط تخلیه باقی نماند تا از یخ‌زدگی و ترکیدگی جلوگیری شود. رعایت این جزئیات ساده، عمر مفید پمپ و آب‌بندها را به‌طور چشمگیری افزایش می‌دهد.

ویژگی‌های سیال (ویسکوزیته، ذرات معلق، اسیدیته، خورندگی)

در مرحله بعد، پمپ باید با ویژگی‌های واقعی سیال منطبق شود. ویسکوزیته، اندازه و مقدار ذرات جامد، خاصیت سایندگی، اسیدیته و درصد کلراید از مهم‌ترین عواملی هستند که بر طراحی هیدرولیکی و انتخاب متریال تأثیر دارند. این فاکتورها باید از ابتدا در طراحی لحاظ شوند تا عملکرد واقعی پمپ با منحنی‌های کاتالوگی سازنده همخوانی داشته باشد.

• ویسکوزیته: سیالات ویسکوزیته بالا باعث کاهش هد، دبی و راندمان پمپ‌های گریز از مرکز می‌شوند. برای تعیین نقطه عملکرد واقعی، باید طبق استاندارد HI 9.6.7 یا منحنی‌های اختصاصی سازنده، ویسکوزیته را اصلاح نمایید.
• اندازه و مقدار ذرات: باید بزرگ‌ترین اندازه ذره کروی و تمایل سیال به تشکیل الیاف یا مواد رشته‌ای را مشخص کنید. سپس بر اساس آن، مقدار عبور آزاد و نوع پروانه پمپ شناور را تعیین نمایید. پروانه ورتکس یا کانالی برای جلوگیری از گرفتگی یا حبس هوا کاربرد دارد.
• خاصیت سایندگی (ماسه، شن و ذرات ریز): در صورت وجود ذرات ساینده، باید از اجزای داخلی مقاوم به سایش مانند پروانه و محفظه از جنس چدن آلیاژی کروم‌دار استفاده شود. این متریال‌ها در کاربردهایی مانند آبکشی چاه‌های کارگاهی و حوضچه‌های آلوده دوام بسیار بالاتری نسبت به چدن یا استیل معمولی دارند.
• خورندگی و pH: جدول سازگاری شیمیایی و محدوده مجاز pH یا کلراید سیال، برای انتخاب متریال پمپ شناور اهمیت خواهد داشت. مثلا چدن در آب‌های نزدیک به حالت خنثی قابل قبول است، اما در محیط‌های با pH پایین یا کلراید بالا دچار خوردگی شدید می‌شود.
• گاز، کف و بخارات متراکم: وجود گازهای محلول یا کف می‌تواند باعث حبس هوا و افت مکش در بعضی از طراحی‌ها شود. بنابراین باید از پروانه‌هایی با تحمل گاز و طراحی سیستم کنترلی استفاده نمایید که سطح مکش را حفظ کند.

محاسبه دبی پمپ شناور

دبی پمپ (Q) میزان حجم آبی است که باید در واحد زمان جابجا شود و معمولاً با واحد مترمکعب بر ساعت (m³/h) یا گالن بر دقیقه (GPM) بیان می‌شود. مقدار دبی از نیاز فرآیند به‌دست می‌آید و باید مجموع آیتم‌هایی مثل تعداد مصرف‌کننده‌ها، حجم ورودی به مخزن یا چاه، میزان بارش در سیستم‌های زهکشی یا حجم موردنیاز آبیاری و غیره را جمع بزنید تا این مقدار حاصل شود.

برای تعیین دبی پمپ شناور چاه، می‌توان از محاسبات فرایندی (مانند جداول مصرف یا نرخ تخلیه چاه) یا از اندازه‌گیری تجربی (تقسیم حجم جمع‌آوری‌شده بر زمان) استفاده کرد. در انتخاب پمپ، دبی باید همیشه در کنار هد کل سیستم لحاظ شود و با مراجعه به منحنی عملکرد پمپ در همان نقطه کاری (Duty Point) مقدار دقیق انتخاب گردد.

تعیین هد الکتروپمپ شناور

پارامتر مهم بعدی برای خرید پمپ شناور چاه عمیق، هد کل دینامیکی یا TDH است. هد پمپ اصولاً مقدار کل ارتفاعی را نشان می‌دهد که پمپ باید بر آن غلبه کند تا سیال را در دبی مورد نظر منتقل نماید. این مقدار از مجموع چهار بخش طبق معادله برنولی به دست می‌آید:

هد استاتیک (اختلاف ارتفاع) + هد فشاری + هد سرعت + افت اصطکاک در لوله‌ها و اتصالات.

• هد استاتیک: برای انتخاب پمپ شناور، باید هد استاتیک را از سطح پمپاژ سیال تا نقطه تخلیه اندازه‌گیری کنید. اگر تخلیه به یک مخزن تحت فشار انجام شود، فشار خروجی باید به هد تبدیل و به مجموع اضافه شود. در چاه‌ها باید پایین‌ترین سطح پمپاژ را مبنا قرار داد تا افت سطح آب در زمان کارکرد در محاسبات لحاظ شود.
• هد فشاری: اگر پمپ باید فشار مشخصی را در خروجی تأمین کند، مقدار فشار به هد تبدیل می‌شود. برای مثال، 5 بار تقریباً برابر 50 متر هد است (هر 1 بار حدوداً متناظر 10 متر هد). در صورت تخلیه به محیط باز یا مخزن بدون فشار، این مؤلفه صفر می‌شود.
• افت اصطکاک: هد اصطکاکی در لوله، زانو، شیر و چک‌والوها بر اساس دبی طراحی و با استفاده از روش دارسی وایسباخ یا جداول افت آماده محاسبه می‌شود. مجموع این افت‌ها به TDH اضافه می‌گردد.
• هد سرعت: عبارت V²/2g معمولاً در سیستم‌های آبرسانی کوچک است، اما در سرعت‌های بالا یا پروژه‌هایی که در مشخصات فنی الزام شده است، باید لحاظ شود.

پس از محاسبه TDH، نقطه کاری (Q–TDH) را روی منحنی پمپ رسم کنید و پمپی را انتخاب نمایید که منحنی عملکرد آن در محدوده بیشترین راندمان (BEP) با منحنی سیستم تلاقی داشته باشد.

نوع جریان تغذیه پمپ (تکفاز یا سه فاز)

توان ورودی پمپ همان انرژی مکانیکی است که از الکتروموتور به محور پمپ منتقل می‌شود. هنگام انتخاب الکتروپمپ مستغرق نباید این توان را با توان نامی درج‌شده روی پلاک موتور اشتباه بگیرید، چون آن مقدار نشان‌دهنده توان قابل‌دریافت از شبکه است و در عمل مقدار متفاوتی به دستگاه وارد می‌شود.

انواع پمپ شناور معمولاً به دو نوع تک‌فاز (برای مصارف خانگی و نیمه‌صنعتی) و سه‌فاز (برای مصارف صنعتی) تقسیم می‌شوند. الکتروموتورهای تک‌فاز دارای خازن راه‌انداز و دائم‌کار داخلی هستند و در برخی مدل‌ها به تابلو کنترل خارجی نیاز دارند، اما موتورهای سه‌فاز به این قطعات احتیاج ندارند و جریان کمتری در هر فاز می‌کشند.

برای موتوری با توان برابر، نوع سه‌فاز جریان راه‌اندازی پایین‌تر، افت ولتاژ کمتر و راندمان بالاتری دارد. هنگام انتخاب، باید مقدار جریان راه‌اندازی را از برگه مشخصات موتور بررسی نمایید و اطمینان حاصل کنید که کابل تغذیه، تابلو راه‌انداز و ژنراتور توان تأمین این جریان را دارند. در مکان‌هایی که فقط برق تک‌فاز موجود است، باید از موتور شناور تک‌فاز با تابلو کنترل سازگار استفاده شود.

توان و دور الکتروموتور پمپ مستغرق

موتورهای القایی پمپ‌های شناور با سرعتی نزدیک به سرعت سنکرون کار می‌کنند که به فرکانس برق و تعداد قطب‌های موتور بستگی دارد. سرعت سنکرون از رابطه زیر به دست می‌آید:

RPM = (120 × f) ÷ تعداد قطب‌ها

در فرکانس 50 هرتز، موتورهای دو‌قطب حدود 3000 دور در دقیقه و چهارقطب حدود 1500 دور در دقیقه دارند. در فرکانس 60 هرتز، این سرعت‌ها به‌ترتیب حدود 3600 و 1800 دور در دقیقه هستند. سرعت واقعی موتور در بار کامل به‌دلیل وجود لغزش یا اسلیپ، کمی کمتر از مقدار سنکرون است، مثلاً در 50 هرتز به حدود 2950 rpm برای دو‌قطب می‌رسد.

الکتروپمپ‌های شناور چاهی معمولاً دو‌قطبی هستند تا در هر طبقه هد بالاتری تولید کنند. انتخاب تعداد قطب‌ها باید متناسب با منحنی عملکرد پمپ انجام شود.

برای محاسبه توان موردنیاز موتور، باید از بار هیدرولیکی پمپ استفاده کرد:

P = ρ × g × Q × H

برای محاسبه توان محور پمپ، حاصل را بر راندمان پمپ تقسیم کنید و برای محاسبه توان ورودی موتور، نتیجه را بر راندمان الکتروموتور تقسیم نمایید. سپس مقدار نهایی را به کیلووات یا اسب بخار تبدیل کنید و موتور با سایز استاندارد بالاتر را انتخاب نمایید.

برخی سازندگان در جداول انتخاب پمپ شناور داخل کاتالوگ‌های محصول، توان‌های الکتروموتور موجود برای دبی و هد مطلوب را درج می‌کنند. در این صورت، نیازی به محاسبه دستی وجود نخواهد داشت و با مشورت یک متخصص، می‌توانید با استناد به جدول، توان مناسب را برگزینید.

سیستم خنک کننده پمپ

در الکتروپمپ‌های شناور، روش خنک‌کاری موتور بر پایه انتقال حرارت از سیم‌پیچ استاتور به سیال اطراف است و به جریان عبوری از اطراف موتور بستگی دارد. در پمپ‌های مستغرق آب‌خنک، حرارت از طریق آبی که در تماس مستقیم با پوسته موتور حرکت می‌کند دفع می‌شود.

اگر چاه یا حوضچه نتواند این جریان را تأمین کند (مانند چاه‌های بزرگ‌قطر، مخازن روباز یا تغذیه از بالا)، باید از غلاف خنک‌کننده استفاده شود تا سیال پیش از ورود به پمپ از اطراف موتور عبور کند. معمولاً مقدار حداقل جریان داخل کاتالوگ سازنده ارائه می‌شود.

پمپ‌‎های شناور روغن‌خنک هم بیشتر در پمپ‌های لجن کش و چاه عمیق کاربرد دارند و از روغن دی‌الکتریک برای انتقال حرارت داخلی و روانکاری سیل مکانیکی دوبل استفاده می‌کنند. این ساختار قابلیت اطمینان بالاتری دارد، اما همچنان در شرایط غوطه‌وری ناقص یا دمای بالا، نیازمند جریان خارجی یا خنک‌کاری کمکی است.

محاسبه NPSH پمپ شناور

هد مکش خالص مثبت (NPSH) معیاری از رفتار مکشی پمپ شناور است و نشان می‌دهد حداقل فشار ورودی لازم برای جلوگیری از کاویتاسیون چقدر باید باشد. دو مفهوم اصلی در این بخش تعریف می‌شود:

• NPSH پمپ (NPSHr یا NPSH3%): مقدار فشاری است که پمپ برای عملکرد پایدار بدون افت بیش از 3 درصد در هد نیاز دارد.
• NPSH سیستم (NPSHa): فشار واقعی موجود در ورودی پمپ که توسط طراحی سیستم تعیین می‌شود.

مقدار NPSH3% به نوع پروانه و سرعت چرخش پمپ شناور وابسته است و باید در محاسبات طراحی و انتخاب مدل لحاظ شود. هنگام خرید پمپ شناور چاه، NPSHA را با حاشیه 15 تا 20 درصدی بیشتر از NPSHR بگیرید تا از ایجاد حفره و کاهش راندمان جلوگیری گردد.

محاسبه راندمان

راندمان پمپ (ηpump) نسبت توان هیدرولیکی منتقل‌شده به سیال به توان جذب‌شده در شفت پمپ است و از رابطه زیر به‌دست می‌آید:

η = (ρ × g × Q × H) ÷ P(shaft)

در نمودار مشخصات پمپ شناور، راندمان بر حسب دبی رسم می‌شود و نقطه بهترین راندمان (BEP) جایی است که تلفات مکانیکی و هیدرولیکی کمترین مقدار را دارند. برای تحلیل دقیق‌تر انرژی، بسیاری از کاربران از راندمان کلی سیم تا آب (Wire-to-Water Efficiency) استفاده می‌کنند که ترکیب راندمان پمپ و موتور است.

 η(w-w) = (ρ × g × Q × H) ÷ P(electric)

برای محاسبه هزینه‌های انرژی یا مقایسه مدل‌ها، باید از منحنی راندمان سازنده در نقطه کاری واقعی استفاده شود و در صورت نیاز، توان هیدرولیکی و توان الکتریکی نیز محاسبه گردد تا کارایی و هزینه بهره‌برداری به‌درستی ارزیابی شود.

انتخاب متریال مناسب پمپ شناور

هنگام خرید پمپ شناور باید متریال تمام بخش‌هایی که در تماس مستقیم با سیال هستند (شامل بدنه، دیفیوزر، پروانه، صافی، شفت، سطوح آب‌بندی مکانیکی و اورینگ‌ها) را بر اساس ویژگی‎‌های مایع و شرایط کاری انتخاب نمایید. عواملی مثل خورندگی، سایندگی، دما و الزامات بهداشتی یا استاندارد آب آشامیدنی را باید در این تصمیم گیری لحاظ کنید.

• مقاومت در برابر خوردگی: در آب‌های حاوی کلراید، استفاده از استیل‌های آلیاژی‌تر یا داپلکس (Duplex) به‌دلیل مقاومت بالاتر در برابر خوردگی حفره‌ای و شیاری ترجیح داده می‌شود. در آب دریا یا چاه‌های شور با کلراید بالا، متریال داپلکس عمر مفید پمپ را به‌طور محسوسی افزایش می‌دهد. انتخاب آلیاژ باید بر اساس سطح کلراید و دمای سیال تأیید شود.
• مقاومت در برابر سایش: در کاربردهای فاضلابی یا آب‌کشی، اجزایی مانند پروانه و پوسته باید از چدن سخت یا آلیاژهای ضدسایش ساخته شوند. این مواد، راندمان را در محیط‌های دارای ماسه و شن حفظ می‌کنند و از خوردگی سایشی جلوگیری می‌نمایند.
• سطوح آب‌بندی و الاستومرها: اگر قصد انتخاب پمپ شناور برای سیالات آلوده یا فاضلابی را دارید، معمولاً سیل مکانیکی با سطوح سخت مانند سیلیکون کاربید (SiC) توصیه می‌شود تا مقاومت سایشی و شیمیایی افزایش یابد. نوع الاستومرها (EPDM، FKM و …) باید با ترکیب شیمیایی سیال تطبیق داشته باشد. این سازگاری از طریق جدول مقاومت شیمیایی سازنده بررسی می‌شود.
  اگر قصد شما از خرید پمپ شناور تأمین آب شرب است، علاوه بر انتخاب جنس استیل ضدزنگ، باید مطمئن شوید تمام اجزای در تماس با آب دارای تأییدیه NSF/ANSI/CAN 61 برای اثرات بهداشتی و در صورت لزوم گواهی NSF/ANSI/CAN 372 برای محدودیت میزان سرب هستند.

ترکیب درست متریال، راندمان، طول عمر و میانگین زمان بین خرابی (MTBF) را حفظ می‌کند. استیل و داپلکس در برابر خوردگی، آلیاژهای مقاوم در برابر سایش و سیل‌های سخت در برابر نشت و حملات شیمیایی دوام می‌آورند. انتخاب نادرست این متریال‌ها باعث خرابی زودهنگام، افت عملکرد و افزایش هزینه چرخه عمر می‌شود.

تعیین قطر دهانه خروجی پمپ

سایز خروجی پمپ شناور که محل اتصال پمپ به لوله یا شلنگ تخلیه است، نقش مهمی در سرعت جریان و افت اصطکاک دارد. اگر قطر خروجی بیش از حد کوچک باشد، سرعت جریان بالا می‌رود و در نتیجه احتمال افت فشار، لرزش، نویز و فرسایش داخلی وجود خواهد داشت. اگر قطر خروجی را بیش از حد بزرگ بگیرید هم هزینه و حجم لوله کشی بالا می‌رود و ممکن است پمپ خاصیت خودتمیزشوندگی را از دست بدهد.

اصولاً سرعت مجاز آب در خطوط کوچک، حدود 1 تا 3 متر بر ثانیه درنظر گرفته می‌شود. برای خرید پمپ شناور مناسب، باید این مقدار را با میزان افت فشار مجاز در هر صد متر خط لوله و هد خروجی پمپ مقایسه کنید تا مطمئن شوید قطر انتخابی، مناسب نیاز سیستم و شرایط سیال است.

نحوه انتخاب پروانه پمپ شناور

پروانه بخش گردان پمپ و عامل اصلی ایجاد انرژی هیدرولیکی است. شکل هندسی (شعاعی، مختلط یا محوری) و نوع طراحی (بسته، کانالی، ورتکس یا خردکننده) پروانه بر اساس دبی، هد، میزان ذرات معلق و احتمال گرفتگی انتخاب می‌شود.

پروانه‌های شعاعی برای هد بالا و آب تمیز مناسب‌اند، ولی مدل‌های کانالی و ورتکس برای عبور ذرات نرم و حجیم بدون انسداد به کار می‌روند. پروانه‌های مختلط هم در دبی بالا و هد متوسط عملکرد مطلوبی دارند. انتخاب و سایز بندی پروانه پمپ شناور با مراجعه به منحنی عملکرد پمپ انجام می‌شود. باید مدلی را انتخاب کرد که نقطه کاری روی منحنی در نزدیکی بهره‌وری بهینه (BEP) و در محدوده دبی و هد موردنیاز قرار بگیرد.

انتخاب کابل مناسب پمپ مستغرق

کابل تغذیه الکتروپمپ شناور باید سه ویژگی اصلی داشته باشد:

• ظرفیت عبور جریان متناسب با جریان کامل الکتروموتور؛
• افت ولتاژ مجاز در محدوده استاندارد برای استارت و عملکرد دائم؛
• و مقاومت در برابر نفوذ آب با عایق و روکش مخصوص کار مستغرق.

کابل پمپ شناور باید عایق ضدآب با مقاومت حرارتی بالا و تاییدیه استاندارد داشته باشد تا در شرایط غوطه وری آسیب نبیند. طبق توصیه سازندگان، سطح مقطع کابل الکتروپمپ شناور را باید حداقل برابر با جریان بار کامل موتور بگیرید. افت ولتاژ در مسیر تا پمپ، نباید از 3 درصد بیشتر باشد و در کل مدار (اصلی و فرعی) هم نباید از 5 درصد فراتر برود.

به دلیل طول زیاد کابل‌ها و محیط مرطوب نصب، استفاده از VFD می‌تواند باعث افزایش نرخ تغییر ولتاژ (dV/dt) و ایجاد پالس بازتابی در سیم‌کشی شود. برای محافظت از الکتروموتور پمپ شناور باید از فیلتر dV/dt برای کابل‌های بین 4 تا 120 متر و از فیلتر سینوسی برای کابل‌های بلندتر از 123 متر بهره ببرید.

جنس اتصالات پمپ

برای اتصال پمپ شناور به خط تخلیه، از شلنگ یا لوله مناسب قطر خروجی پمپ استفاده می‌شود. اندازه دقیق اتصالات در مشخصات فنی پمپ درج می‌گردد. طول شلنگ باید به اندازه‌ای باشد که در هنگام کار پمپ، خمیدگی یا کشیدگی ایجاد نکند.

در مدل‌های خانگی، اتصال با بست شلنگی انجام می‌شود اما در مدل‌های بزرگ‌تر و با دبی بالاتر، اتصال از طریق کوپلینگ GK یا اتصال PVC صورت می‌گیرد. هنگام خرید کوپلینگ باید به نوع رزوه (داخلی یا خارجی) و تطابق آن با خروجی پمپ دقت کرد.

نکته مهم: پمپ شناور معمولاً دوشاخه‌ سرخود دارد. در صورت نیاز به عبور کابل از دیوار یا مجرا، نباید دوشاخه بریده شود چون در غیر این صورت گارانتی دستگاه باطل خواهد شد.

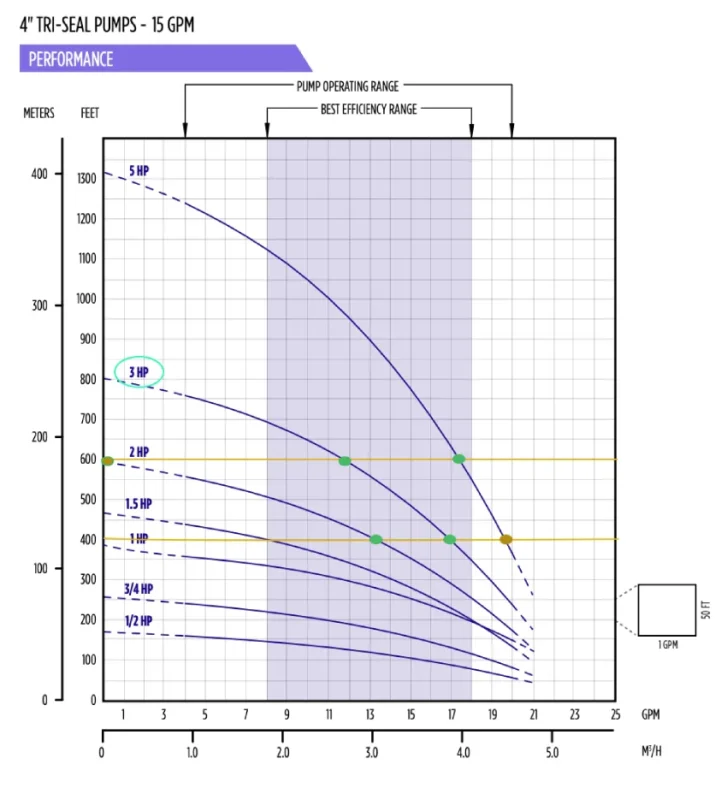

نحوه تفسیر منحنی پمپ شناور

در فرایند انتخاب پمپ شناور مناسب، بعد از تعیین نقطه طراحی، محاسبه معیارهای لازم و بررسی داده‌های فنی، نوبت به مطالعه و تفسیر منحنی پمپ می‌رسد. این منحنی‌ها در کاتالوگ فنی سازنده منتشر می‌شوند و به صورت منحنی همپوشانی و نمودارهای مختص هر مدل، قابل مشاهده هستند.

اصولاً در این داده‌ها، رابطه بین دبی و فشار یا هد پمپ شناور نمایش داده می‌شود و می‌توانید دریابید که پیرو همه پمپ‌های سانتریفیوژ، در پمپ مستغرق نیز با افزایش دبی، فشار تولیدی رو به کاهش می‌گذارد. این رفتار ذاتی پمپ‌های گریز از مرکز است و اصل منحنی عملکرد را شکل می‌دهد.

برای درک بهتر، فرض کنید چاهی با عمق حدوداً 400 فوت دارید. سطح آب در حالت استراحت، 200 فوت زیر زمین است و هنگام پمپاژ با دبی حدود 15 گالن در دقیقه  تا 300 فوت پایین می‌آید. ساختمان موردنظر در ارتفاع 50 فوتی بالای چاه قرار دارد و فشار موردنیاز داخل خانه، حدود 50 پاسکال و معادل 115 فوت هد است. در این دبی، لوله‌های انتقال هم 35 فوت افت اصطکاکی دارند.

در این شرایط، برای انتخاب پمپ شناور مناسب باید هد کل دینامیکی (TDH) دو بار محاسبه شود.

1. حالت مطلوب (زمانی که سطح آب بالاتر است): 200 + 50 + 115 + 35 = 400 فوت TDH در دبی 15 GPM

2. حالت بحرانی (زمانی که سطح آب پایین‌تر می‌رود): 400 + 50 + 115 + 35 = 600 فوت TDH در همان دبی

با داشتن این دو مقدار، باید منحنی‌های پمپ‌های مختلف را بررسی کنید تا مدلی انتخاب شود که در هر دو شرایط، نقطه عملکرد در محدوده کارایی مطلوب قرار بگیرد. با انجام این مقایسه پیش از خرید پمپ شناور، طبق طراحی واقعی پیش می‌روید و دچار افت دبی یا سوختن الکتروموتور نخواهید شد.

همان‌طور که در جدول انتخاب پمپ شناور بالا مشاهده می‌کنید، چند مدل پمپ وجود دارند که می‌توانند در محدوده 400 تا 600 فوت هد، دبی در حدود 13 تا 17 گالن بر دقیقه تأمین کنند. دو خط قرمز بالا و پایین، به‌ترتیب نمایانگر بهترین و بدترین شرایط طراحی هستند که بر اساس نقاط عملکرد موردنظر محاسبه شده‌اند.

ناحیه آبی در نمودار، محدوده‌ بهره‌وری بهینه پمپ را نشان می‌دهد. خطوط پیوسته روی منحنی، محدوده‌ کاری عادی پمپ را مشخص می‌کنند و خطوط نقطه‌چین نواحی‌ای را نشان می‌دهند که داخل آنها، پمپ نباید برای مدت طولانی کار کند. اصولاً بهترین پمپ شناور، مدلی است که بتواند دبی و فشار مورد نیاز را تأمین کند و هم‌زمان در محدوده بهره‌وری بهینه باقی بماند.

در بررسی منحنی پمپ شناور 2 اسب بخار مشاهده می‌کنیم که این مدل نمی‌تواند هم‌زمان نیاز فشار و دبی را برآورده کند و به‌احتمال زیاد در ناحیه خارج از محدوده آبی کار خواهد کرد. چنین شرایطی موجب افزایش مصرف انرژی، استهلاک بالا و افت راندمان می‌شود.

حال منحنی پمپ 5 اسب را در نظر بگیرید. این پمپ توانایی تأمین فشار و دبی مورد نیاز را دارد اما ناحیه کاری آن در سمت راست منحنی، خارج از محدوده بهره‌وری بهینه قرار می‌گیرد. علاوه بر این، پمپ‌های بزرگ‌تر هزینه خرید و نصب بالاتری دارند و کابل و لوله با سایز بزرگ‌تری لازم خواهند داشت تا وزن مجموعه (پمپ، لوله، سیم و آب داخل خط) را تحمل کنند. در چنین شرایطی، بزرگ‌تر بودن الزاماً به معنی انتخاب بهتر نیست. از طرفی اگر دبی واقعی چاه کمتر از ظرفیت پمپ باشد، احتمال مکش هوا و آسیب مکانیکی در پمپ افزایش می‌یابد.

با بررسی منحنی پمپ 3 اسب بخار متوجه می‌شویم که در هد 400 فوت دبی 17 گالن بر دقیقه و در هد 600 فوت دبی 12 گالن بر دقیقه تولید می‌کند. هر دو نقطه در منطقه آبی راندمان بالا قرار دارند، بنابراین این پمپ می‌تواند نیاز شما را با کارایی مناسب و مصرف انرژی بهینه برآورده کند.

بهترین برندهای الکتروپمپ شناور

مرحله نهایی فرایند انتخاب پمپ شناور بعد از نیازسنجی و محاسبه معیارهای عملیاتی، تصمیم گیری درباره برند است. طبعاً با توجه به تعداد زیاد مارک‌‎های موجود در بازار و تطمیع برخی نام‌های کمتر شناخته شده با قیمت‌های پایینتر، برای کاربران سخت است که تعیین کنند بهترین برند پمپ شناور کدام است.

فروشگاه اینترنتی آتورشاپ برای کسب رضایت خاطر و آسودگی مشتریان، دامنه همکاری گسترده‌ای با برندهای نامدار داخلی و خارجی ترتیب داده و جای نگرانی از بابت تضمین کیفیت و گارانتی، دسترسی به خدمات پس از فروش و تعمیرات باقی نمی‌گذارد. برندهایی که در این بخش معرفی می‌کنیم، همگی از طریق فروشگاه اینترنتی آتورشاپ قابل تهیه هستند.

پمپ شناور سیستما

پمپ‌های شناور سیستما ساخت ایتالیا هستند و عمدتاً در دو سری اصلی ST و SP عرضه می‌شوند. سری ST بدنه و شفت استنلس استیل دارد و برای پمپاژ آب‌های حاوی شن تا نهایتاً 50 گرم در متر مکعب طراحی شده است. این پمپ‌ها دارای راندمان بالا، عایق‌بندی کلاس B و حفاظت IP68 هستند و در عمق نهایتاً 150 متر قابل استفاده‌اند.

سری پمپ شناور SP هم از نوع چند طبقه استنلس استیل است و ارتفاع پمپاژ بالاتر تا حداکثر 291 متر با دبی ماکسیمم 78 متر مکعب بر ساعت دارد.

پس از انجام محاسبات و تعیین معیارهای نحوه انتخاب پمپ شناور، می‌توانید در صفحه مربوط به این تجهیز در آتورشاپ انواع پمپ‌های مستغرق سیستما را مشاهده نمایید. اگر به دنبال پمپ شناور سبک کار از این سازنده هستید، می‌توانیم مدل الکتروپمپ شناور 1 و 1/4 اینچ تکفاز سیستما Sistema ST 13-11 را پیشنهاد بدهیم که قابلیت تأمین هد 4.2 متر مکعب بر ساعت و دبی 72 متر را دارد. نمونه‌های سنگین‌تر مثل مدل الکتروپمپ شناور 2 اینچ سه فاز Sistema ST 35-20 دبی 9 متر مکعب بر ساعت و هد 125 متر را تأمین می‌کنند و تا  عمق 150 متر قابلیت غوطه وری دارند.

هر دو سری با الکتروموتورهای MT غوطه‌ور در روغن و دو سیل مکانیکی سرامیک و گرافیت تولید می‌شوند. کاربرد اصلی سیستما در تأمین آب تمیز شهری، صنایع، کشاورزی، آبیاری تحت فشار و سیستم‌های آتش‌نشانی می‌باشد. آتور صنعت به عنوان نماینده رسمی سیستما در اصفهان، امکان خرید پمپ شناور این برند با گارانتی شش الی 24 ماهه (بسته به مدل) را فراهم نموده است.

پمپ شناور لئو

پمپ‌های صنعتی برند لئو (LEO) از جمله خوشنام‌ترین چینی‌های بازار هستند که به خوبی در کشورمان جا افتاده‌اند. پمپ‌های شناور لئو در مدل‌های چند سری نظیر XR، XRm و XRS ارائه می‌شوند. تمامی مدل‌های شناور لئو بدنه‌ای استنلس استیل دارند و در دو سایز خروجی 1 ¼ اینچ (سری 3XR) و 2 اینچ (سری 4XR) عرضه می‌شوند.

برای بودجه متوسط خرید پمپ شناور، مدل‌های الکتروپمپ شناور استیل 2 اینچ 86 متری لئو LEO 4XRm 10/13-2.2 با دبی 13.8 متر مکعب بر ساعت و هد 88 متر، قابل پیشنهاد است. مدل سنگین‌تر الکتروپمپ شناور استیل 2 اینچ 150 متری لئو 4-8/25 LEO 4XRS هم برای خریدارانی توصیه می‌شود که قصد تأمین دبی 9 متر مکعب بر ساعت با هد 150 متری را دارند.

پمپ شناور شیمجه (Shimge)

شیمجه، یکی دیگر از بهترین برندهای پمپ شناور چینی محسوب می‌شود. انواع پمپ شناور شیمجه چندین سری از جمله نظیر 3SGm، 4SGm و 6SE را ارائه داده است. این پمپ‌ها با موتور روغن‌کاری‌شده و محافظ گرمایی داخلی، ظرفیت پمپاژ تا ارتفاع 454 متر و دبی 22 مترمکعب بر ساعت را فراهم می‌آورند.

برای پروژه‌های متوسط تا نیمه صنعتی، مدل‌هایی مثل پمپ شناور شیمجه مدل 6SE10/10-5.5 با دبی 18 متر مکعب بر ساعت و هد 140 متر مناسبند. ویژگی خاص شیمجه، استفاده از پروانه و دیفیوزر باکالیتی یا استیل مقاوم به سایش است که امکان پمپاژ آب همراه با رسوبات و لجن را می‌دهد.

پمپ شناور گرین (Green)

سومین چینی لیست بهترین مارک های پمپ شناور، برند گرین است که پمپ‌های متنوعی تولید می‌کند. برای نمونه مدل‌های 3SDM و 4SDM این برند چندطبقه با بدنه استیل 304 و پروانه پلیمری هستند. این پمپ‌ها در پروژه‌های آبرسانی خانگی، صنعتی و کشاورزی کاربرد دارند.

مدل‌هایی مثل پمپ شناور گرین مدل 3SDM1.8/47 می‌توانند تا ارتفاع حدود 197 متر آب را با دبی 3.6 متر مکعب بر ساعت پمپاژ کنند. اگر دبی بیشتری لازم دارید، مدل پمپ شناور گرین مدل 4SDM16/9 با قابلیت پمپاژ تا هد 54 متر و دبی 29 متر مکعب بر ساعت مطلوب شما خواهد بود.

سری‌های دیگر گرین نیز برای مصارف متفاوت ارائه می‌شوند؛ به‌عنوان مثال پمپ 6 اینچ یا مدل‌های GJD برای مصارف ساختمانی و آبیاری طراحی شده‌اند که بنا بر اعلام سازنده تا ارتفاع بالایی را پمپاژ می‌کنند.

قیمت پمپ شناور

بازه قیمت پمپ‌های شناور در ایران بسیار گسترده است و به عوامل متعددی بستگی دارد. مهم‌ترین پارامترها در تعیین قیمت پمپ شناور، شامل نوع متریال (استیل یا چدن)، توان و تعداد طبقات (هد و دبی)، قطر خروجی پمپ، برند سازنده، توان الکتروموتور تک‌فاز یا سه‌فاز، و ویژگی‌های خاص هر مدل می‌شود.

طبعاً هرچه تعداد طبقات بیشتر باشد و قدرت پمپ بالاتر، قیمت تمام شده نیز گران‌تر خواهد بود. به علاوه، برخی سازندگان الکتروپمپ را به صورت یکپارچه عرضه می‌کنند که ممکن است نسبت به خرید جداگانه پمپ و الکتروموتور قیمت بیشتری داشته باشد.

با توجه به نوسان‌های مداوم قیمت ارز و بازار تجهیزات، استعلام قیمت پمپ شناور باید به صورت روزانه و هنگام خرید انجام شود. ولی برای اینکه درک حدودی از بودجه لازم برای تهیه این تجهیز پیدا کنید، می‌توان بازه قیمتی در پاییز 1404 را از حدود 10 میلیون تومان برای مدل‌های سبک‌کار درنظر گرفت که تا مدل‌های سنگین و صنعتی، به بالای 100 میلیون تومان هم می‌رسد.

برای اطلاع از جدیدترین قیمت‌ها، توصیه می‌کنیم از طریق تماس با شماره 0313204 یا مسیرهای آنلاین، با کارشناسان آتورشاپ مشورت نمایید.

جمع بندی

شرط انتخاب پمپ شناور مناسب، این است که درک کاملی از الزامات کاری، عمق چاه، نوع سیال و نیازهای پروژه داشته باشید. در این راهنما کوشیدیم همه معیارها و نکات مهمی که باید برای خرید پمپ شناور مدنظر داشته باشید را پوشش دهیم. پمپ شناوری که بدون محاسبه دقیق انتخاب شود، به‌سرعت دچار افت راندمان، استهلاک موتور و کاهش عمر مفید خواهد شد. دقت در انتخاب، تفاوت میان عملکرد مطمئن و توقف ناگهانی سیستم را رقم می‌زند.

مدل‌های شناور در انواع تک‌فاز، سه‌فاز، استیل و چدن تولید می‌شوند و هرکدام برای شرایط خاصی طراحی شده‌اند. بررسی دمای آب، میزان ذرات معلق و عمق نصب اهمیت دارد تا پمپ در نقطه کاری بهینه عمل کند. انتخاب کابل مناسب و اطمینان از تهویه و خنک‌کاری صحیح نیز بر دوام سیستم تأثیر مستقیم دارد.

پیش از تصمیم گیری نهایی برای خرید پمپ شناور چاه عمیق، حتماً با کارشناسان آتورشاپ مشورت نمایید و محاسبات فنی را با نظر تخصصی تطبیق بدهید تا پمپ مناسب پروژه انتخاب شود. برای دریافت مشاوره خرید اینترنتی پمپ شناور، استعلام قیمت و سفارش مستقیم، می‌توانید با شماره گیری 0313204 با همکاران ما در واحدهای فنی و پشتیبانی در ارتباط باشید.
