همه چیز درباره ارتفاع مکش در پمپ
آیا میدانید چرا پمپ شما گاهی آب کافی پمپاژ نمیکند؟ پاسخ اغلب اوقات به ارتفاع مکش در پمپ برمیگردد؛ مفهومی که اگرچه ساده به نظر میرسد، اما دانستن آن میتواند از بروز مشکلات جدی در سیستم آبرسانی خانگی و صنعتی شما جلوگیری کند. در این مقاله جامع، تمام آنچه باید درباره ارتفاع مکش پمپ بدانید را به زبان ساده و کاربردی توضیح دادهایم. از معرفی انواع پمپها و کاربردهایشان گرفته تا مقایسه میزان مکش پمپهای مختلف و راهحلهای رفع مشکلات رایج مانند کاویتاسیون، همه و همه در یک مقاله گردآوری شده است. اگر با پمپ سروکار دارید، خواندن این مقاله را از دست ندهید.
تصور کنید در یک صبح تابستانی، شیر آب را باز میکنید اما فشار آب کافی نیست. یا در یک کارخانه صنعتی، خط تولید به دلیل مشکل در انتقال سیال متوقف شده است. در بسیاری از این موارد، ریشه مشکل به یک مفهوم فنی برمیگردد که اگرچه ممکن است در نگاه اول ساده به نظر برسد، اما درک عمیق آن میتواند تفاوت بین یک سیستم آبرسانی کارآمد و یک سیستم پر از مشکل را رقم بزند. ارتفاع مکش در پمپ یکی از آن مفاهیم کلیدی است که دانستن آن برای هر کسی که با سیستمهای انتقال سیال سروکار دارد، از صاحبان خانههای ویلایی گرفته تا مهندسان صنعتی، ضروری و حیاتی است. در این مقاله جامع، قصد داریم به تمام جنبههای مرتبط با ارتفاع مکش پمپ بپردازیم و با زبانی ساده اما کاربردی، شما را با رازهای پنهان این موضوع آشنا کنیم.
تعریف ارتفاع مکش در پمپ
ارتفاع مکش در پمپ به فاصله عمودی بین سطح سیال در منبع تغذیه تا ورودی پمپ گفته میشود. این فاصله تعیینکننده آن است که پمپ تا چه ارتفاعی قادر به بالا کشیدن آب یا سایر سیالات خواهد بود. در واقع ارتفاع مکش نشاندهنده حداکثر ارتفاعی است که پمپ میتواند سیال را از یک منبع پایینتر از خودش به سمت خودش بالا بکشد. این مفهوم در طراحی سیستمهای آبرسانی، آبیاری کشاورزی، انتقال سیالات صنعتی و بسیاری از کاربردهای دیگر نقش اساسی ایفا میکند و بدون درک صحیح آن، امکان انتخاب پمپ مناسب و طراحی سیستم مطلوب وجود نخواهد داشت.
ارتفاع مکش مثبت و ارتفاع مکش منفی دو نوع اصلی هستند که در صنعت پمپاژ با آنها مواجه میشویم. در حالت ارتفاع مکش مثبت یا NPSH، فشار در ورودی پمپ بیشتر از فشار بخار سیال است و این شرایط ایدهآل برای عملکرد پمپ محسوب میشود. اما در حالت ارتفاع مکش منفی، پمپ باید سیال را از سطحی پایینتر از خودش به سمت بالا بکشد که این امر مستلزم ایجاد خلاء نسبی در سمت مکش است و محدودیتهای خاص خود را دارد. درک تفاوت این دو حالت برای انتخاب صحیح نوع پمپ و طراحی سیستم ضروری است.
معرفی انواع پمپهای خانگی و صنعتی
پمپهای خانگی
در بازار امروز، انواع متنوعی از پمپها برای مصارف خانگی عرضه میشوند که هر کدام ویژگیها و قابلیتهای خاص خود را دارند. پمپهای سانتریفیوژ خانگی از رایجترین انواع پمپهای مورد استفاده در خانهها هستند که با چرخش پروانه، نیروی گریز از مرکز ایجاد کرده و سیال را به سمت خروجی هدایت میکنند. این نوع پمپها برای مصارفی مانند افزایش فشار آب داخل ساختمان، انتقال آب از مخزن زیرزمینی به مخزن بالای ساختمان و آبیاری باغچهها کاربرد گستردهای دارند. ارتفاع مکش در این نوع پمپها معمولاً بین ۵ تا ۸ متر متغیر است و این محدودیت باید در طراحی سیستم آبرسانی خانگی در نظر گرفته شود.
پمپهای جتی نیز از دیگر انواع پمپهای محبوب خانگی هستند که با ایجاد خلاء در سمت مکش، قادر به بالا کشیدن آب از اعماق بیشتری نسبت به پمپهای سانتریفیوژ ساده هستند. این پمپها میتوانند ارتفاع مکش بیشتری را تأمین کنند و به همین دلیل برای چاههای با عمق متوسط گزینه مناسبی محسوب میشوند. پمپهای شناور و پمپهای طبقاتی نیز از دیگر انواع پمپهایی هستند که در مصارف خانگی و نیمهصنعتی مورد استفاده قرار میگیرند و هر کدام محدوده خاصی از ارتفاع مکش را پوشش میدهند.
پمپهای صنعتی
در بخش صنعت، تنوع پمپها بسیار بیشتر است و هر نوع پمپ برای کاربردهای خاصی طراحی شده است. پمپهای سانتریفیوژ صنعتی در ظرفیتها و اندازههای مختلف تولید میشوند و ارتفاع مکش آنها بسته به مدل و ساختار، میتواند از چند متر تا بیش از ۱۰۰ متر متغیر باشد. این پمپها برای انتقال آب، سیالات شیمیایی، نفت و فرآوردههای نفتی و بسیاری از سیالات دیگر در صنایع مختلف به کار میروند و طراحی آنها بر اساس استانداردهای بینالمللی صورت میگیرد.
پمپهای دیافراگمی برای انتقال سیالات حساس و خطرناک مورد استفاده قرار میگیرند و ارتفاع مکش در این نوع پمپها به دلیل مکانیزم عملکرد متفاوت، محدودیتهای خاص خود را دارد. پمپهای خودمکش نیز از انواع پمپهایی هستند که قادر به ایجاد مکش اولیه بدون نیاز به پر کردن لوله مکش از سیال هستند و این ویژگی آنها را برای بسیاری از کاربردهای صنعتی ایدهآل میسازد. درک مشخصات فنی هر یک از این پمپها و بهویژه ارتفاع مکش مجاز آنها، کلید انتخاب صحیح و طراحی سیستم بهینه است.
کاربرد عمق مکش در پمپها
کاربرد ارتفاع مکش در پمپها بسیار گسترده و متنوع است و تقریباً در تمام صنایعی که با انتقال سیالات سروکار دارند، این مفهوم نقش کلیدی ایفا میکند. در صنعت آب و فاضلاب، ارتفاع مکش تعیینکننده عمق چاههایی است که میتوان آب را از آنها استخراج کرد و همچنین ارتفاع انتقال آب به مخازن ذخیره را مشخص میسازد. بدون اطلاع دقیق از ارتفاع مکش پمپ، امکان طراحی صحیح سیستم آبرسانی وجود ندارد و ممکن است پمپ انتخابشده توانایی انجام وظیفه محوله را نداشته باشد.
در صنعت کشاورزی و آبیاری، اهمیت ارتفاع مکش پمپها دوچندان میشود. زمینهای کشاورزی ممکن است در ارتفاعات مختلف قرار داشته باشند و منابع آب مانند چاهها، رودخانهها یا مخازن ممکن است در سطوح پایینتری نسبت به زمینهای زراعی واقع شوند. در این شرایط، دانستن ارتفاع مکش پمپ برای انتخاب پمپ مناسب با توان کافی ضروری است. همچنین در سیستمهای آبیاری تحت فشار، ارتفاع مکش بر فشار خروجی پمپ و در نتیجه یکنواختی توزیع آب در سطح مزرعه تأثیر مستقیم دارد.
در صنایع نفت، گاز و پتروشیمی، انتقال سیالات از مخازن زیرزمینی یا سطحی با ارتفاع مکش مشخصی انجام میشود و انتخاب نادرست پمپ از نظر ارتفاع مکش میتواند منجر به بروز مشکلات جدی از جمله پدیده کاویتاسیون شود. این پدیده زمانی رخ میدهد که فشار در سمت مکش پمپ به کمتر از فشار بخار سیال کاهش یابد و حبابهای بخار در داخل پمپ تشکیل شوند که این امر میتواند به تخریب پروانه و بدنه پمپ منجر شود. بنابراین درک صحیح ارتفاع مکش و رعایت الزامات مربوط به آن، از ایمنی و عمر مفید تجهیزات صنعتی محافظت میکند.
نحوه مکش پمپها

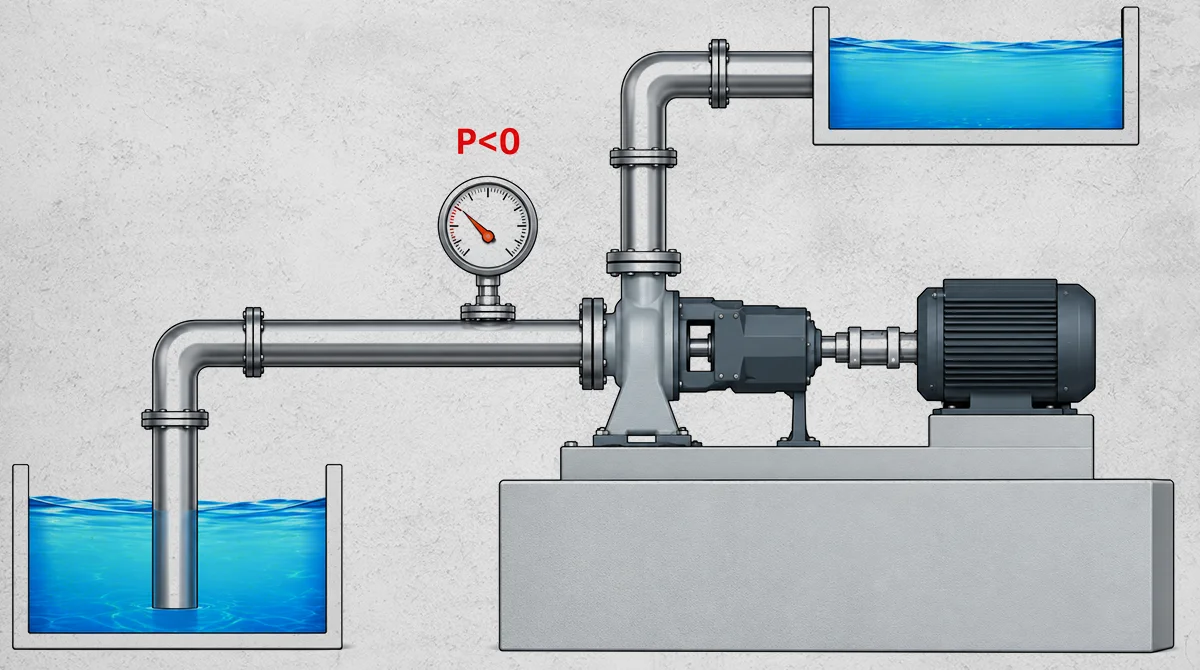

اصول فیزیکی مکش پمپ
برای درک نحوه عملکرد مکش در پمپها، ابتدا باید با اصول فیزیکی حاکم بر این فرآیند آشنا شویم. پمپها با ایجاد ناحیهای با فشار کمتر در سمت ورودی، امکان ورود سیال به داخل پمپ را فراهم میکنند. این کاهش فشار باعث میشود که فشار اتمسفریک بر سطح سیال در منبع، نیرویی رو به پایین وارد کند و سیال را از طریق لوله مکش به سمت پمپ هدایت نماید. در واقع مکش پمپ یک نیروی کششی مستقیم نیست، بلکه ایجاد خلأ نسبی در سمت ورودی است که باعث جریان سیال به سمت پمپ میشود.
حداکثر ارتفاع مکش تئوریک در سطح دریا حدود ۱۰.۳۳ متر است و این مقدار با افزایش ارتفاع از سطح دریا کاهش مییابد. این محدودیت فیزیکی ناشی از فشار اتمسفریک است که در سطح دریا حدود ۱۰۱.۳ کیلوپاسکال یا یک اتمسفر است. در عمل، به دلیل افت فشار در لولهها و اتصالات، تلفات مکانیکی و سایر عوامل، ارتفاع مکش واقعی پمپها کمتر از این مقدار تئوریک است و معمولاً بین ۶ تا ۸ متر برای پمپهای سانتریفیوژ معمولی متغیر است.
عوامل مؤثر بر عملکرد مکش
عوامل متعددی بر عملکرد مکش پمپ تأثیرگذار هستند که آگاهی از آنها برای طراحی و بهرهبرداری صحیح از سیستمهای پمپاژ ضروری است. دمای سیال یکی از مهمترین این عوامل است؛ هرچه دمای سیال بالاتر باشد، فشار بخار آن بیشتر میشود و احتمال بروز کاویتاسیون افزایش مییابد. به همین دلیل در انتقال سیالات داغ، باید NPSH موجود در سیستم بیشتر از NPSH مورد نیاز پمپ باشد تا از تشکیل حبابهای بخار جلوگیری شود.
افت فشار در لوله مکش نیز عامل مهم دیگری است که باید در محاسبات ارتفاع مکش لحاظ شود. هرچه طول لوله مکش بیشتر باشد و تعداد اتصالات و شیرهای موجود در مسیر بیشتر باشد، افت فشار بیشتر خواهد بود و در نتیجه ارتفاع مکش خالص کمتری در اختیار پمپ قرار میگیرد. همچنین سرعت جریان سیال در لوله مکش نیز بر افت فشار تأثیر دارد و معمولاً سرعت مجاز در لوله مکش بین ۱ تا ۲.۵ متر بر ثانیه توصیه میشود تا افت فشار در حد قابل قبول باقی بماند.
مقایسه میزان مکش پمپهای مختلف
مقایسه ارتفاع مکش در انواع مختلف پمپها نشاندهنده تفاوتهای قابل توجهی است که درک آنها برای انتخاب صحیح پمپ ضروری است. پمپهای سانتریفیوژ معمولی بیشترین محدودیت را از نظر ارتفاع مکش دارند و معمولاً نمیتوانند سیال را از ارتفاع بیش از ۷ تا ۸ متر از سطح دریا استخراج کنند. این محدودیت ناشی از اصول عملکرد این نوع پمپهاست که بر اساس ایجاد فشار تفاضلی کار میکنند و توانایی محدودی در ایجاد خلاء دارند.
پمپهای جتی با استفاده از مکانیزم ترکیبی از مکش و فشار، قادر به دستیابی به ارتفاع مکش بیشتری هستند و میتوانند سیال را از عمق ۱۵ تا ۳۰ متری نیز بالا بکشند. این پمپها با استفاده از یک ایجکتور، خلاء قویتری در سمت مکش ایجاد میکنند و به همین دلیل برای چاههای نیمهعمیق گزینه مناسبی محسوب میشوند. البته راندمان این نوع پمپها نسبت به پمپهای شناور کمتر است و در عمقهای زیاد، مصرف انرژی آنها افزایش قابل توجهی پیدا میکند.
پمپهای شناور و پمپهای غوطهور مانند پمپ کفکش و پمپ لجن کش از نظر ارتفاع مکش محدودیتی ندارند زیرا خود پمپ در داخل سیال قرار میگیرد و نیازی به مکش سیال از فاصله عمودی نیست. این پمپها مستقیماً سیال را از محل نصب خود به سطح مقصد پمپاژ میکنند و به همین دلیل برای چاههای عمیق و مخازن زیرزمینی بهترین گزینه هستند. پمپهای خودمکش نیز قابلیت ویژهای دارند که میتوانند هوای موجود در لوله مکش را تخلیه کرده و خود به خود شروع به مکش سیال کنند، بدون اینکه نیاز به پر کردن اولیه لوله مکش باشد.

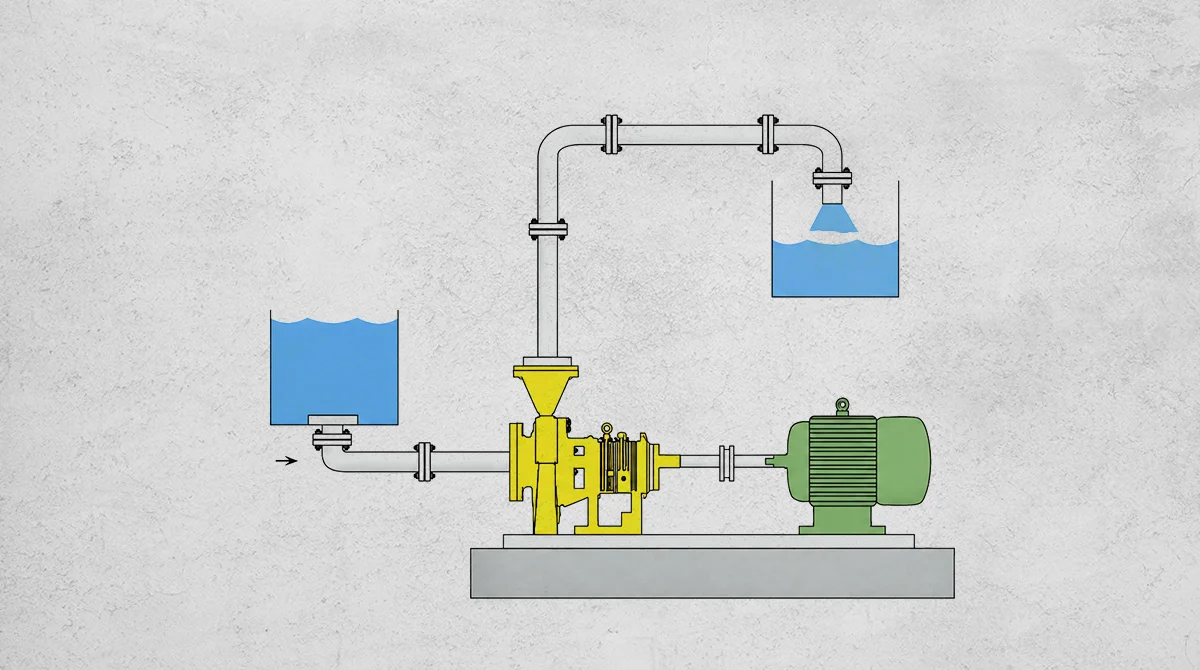

مشکلات مکش پمپها و روشهای رفع عیب
کاویتاسیون
کاویتاسیون یکی از جدیترین مشکلاتی است که در سیستمهای پمپاژ با آن مواجه میشویم و زمانی رخ میدهد که فشار در سمت مکش پمپ به کمتر از فشار بخار سیال کاهش یابد. در این شرایط، حبابهای بخار در داخل سیال تشکیل میشوند و با حرکت به سمت مناطق پر فشارتر در داخل پمپ، بهطور ناگهانی منهدم میشوند. این انفجارهای میکروسکوپی اگرچه کوچک به نظر میرسند، اما میتوانند نیروی مخربی داشته باشند و به تدریج باعث خوردگی و تخریب پروانه، بدنه و سایر اجزای داخلی پمپ شوند. صدای غیرعادی، لرزش بیش از حد و کاهش راندمان از علائم اصلی کاویتاسیون هستند.
برای رفع مشکل کاویتاسیون، چندین راهکار وجود دارد که بسته به شرایط سیستم میتوان از آنها استفاده کرد. کاهش دمای سیال یکی از سادهترین راهکارهاست زیرا با کاهش دما، فشار بخار سیال کاهش مییابد و احتمال تشکیل حباب بخار کمتر میشود. افزایش فشار در سمت مکش نیز میتواند مؤثر باشد که این کار با کاهش ارتفاع مکش، استفاده از پمپ کمکی یا تغییر در طراحی سیستم امکانپذیر است. همچنین استفاده از پمپی با NPSH مورد نیاز کمتر یا افزایش قطر لوله مکش برای کاهش سرعت و افت فشار، از دیگر راهکارهای مقابله با کاویتاسیون هستند.
هواگیری و مشکلات ناشی از هوا در سیستم
ورود هوا به سیستم مکش یکی دیگر از مشکلات رایجی است که میتواند عملکرد پمپ را مختل کند. هوا ممکن است از طریق نشتی در اتصالات، شیرهای معیوب یا سطح سیال در مخزن وارد لوله مکش شود. حضور هوا در سیستم باعث کاهش ظرفیت پمپاژ، نوسان در فشار خروجی، صدای غیرعادی و در موارد شدید، توقف کامل عملکرد پمپ میشود. برای رفع این مشکل، باید تمام اتصالات و زانوییها در مسیر مکش بررسی شده و از آببندی صحیح آنها اطمینان حاصل شود.
استفاده از شیرهای یکطرفه مناسب در انتهای لوله مکش از ورود هوا به داخل لوله در زمان خاموشی پمپ جلوگیری میکند. همچنین طراحی صحیح لوله مکش با شیب مناسب به سمت پمپ از تجمع هوا در نقاط مرتفع جلوگیری میکند. در مواردی که احتمال ورود هوا زیاد است، استفاده از پمپهای خودمکش توصیه میشود که قادر به تخلیه هوای موجود در سیستم و شروع مجدد مکش هستند.
افت مکش در طول زمان
با گذشت زمان و استفاده مداوم از پمپ، ممکن است عملکرد مکش پمپ کاهش یابد. این مشکل میتواند دلایل مختلفی داشته باشد از جمله فرسایش پروانه، رسوبگرفتگی، خوردگی قطعات داخلی و کاهش کیفیت آببندیها. برای رفع این مشکل، سرویس و نگهداری منظم پمپ ضروری است. بازرسی دورهای پروانه، تعویض قطعات فرسوده، تمیزکاری رسوبات و بررسی آببندیها از اقداماتی هستند که به حفظ عملکرد بهینه پمپ کمک میکنند.
انتخاب نادرست پمپ
یکی از ریشهایترین مشکلات در سیستمهای پمپاژ، انتخاب نادرست پمپ از ابتدای کار است. اگر پمپ انتخابشده از نظر ارتفاع مکش با نیاز واقعی سیستم مطابقت نداشته باشد، مشکلات متعددی از جمله عدم توانایی در انتقال سیال، کاویتاسیون مداوم، مصرف بیش از حد انرژی و خرابی زودهنگام پمپ به وجود خواهد آمد. برای جلوگیری از این مشکل، باید قبل از خرید پمپ، نیازهای سیستم به دقت محاسبه شده و با مشخصات فنی پمپهای مختلف مقایسه گردد. مشاوره با کارشناسان متخصص در این زمینه میتواند از بروز این مشکل جلوگیری کند.
نکات مهم در طراحی سیستم مکش
طراحی صحیح سیستم مکش از اهمیت بالایی برخوردار است و رعایت نکات کلیدی در این زمینه میتواند از بروز بسیاری از مشکلات جلوگیری کند. اولین نکته، حداقل رساندن طول لوله مکش است؛ هرچه طول لوله کمتر باشد، افت فشار کمتر خواهد بود و ارتفاع مکش مؤثر بیشتری در اختیار پمپ قرار میگیرد. همچنین استفاده از لوله با قطر بزرگتر از حداقل مورد نیاز توصیه میشود تا سرعت جریان و در نتیجه افت فشار کاهش یابد.
مسیر لوله مکش باید تا حد امکان مستقیم باشد و از زانوهای تیز که باعث افزایش افت فشار میشوند، اجتناب شود. اگر استفاده از زانو ضروری است، بهتر است از زانوهای با شعاع بلند استفاده شود. همچنین لوله مکش باید کاملاً آببندی باشد و از اتصالات با کیفیت استفاده شود تا از ورود هوا به سیستم جلوگیری گردد. نصب فیلتر در انتهای لوله مکش از ورود ذرات جامد و آلودگی به داخل پمپ جلوگیری میکند اما باید توجه داشت که فیلتر خود باعث افت فشار میشود و باید به درستی طراحی شود.
جمعبندی
ارتفاع مکش در پمپ یکی از مهمترین پارامترهایی است که در انتخاب، طراحی و بهرهبرداری از سیستمهای پمپاژ باید به آن توجه ویژهای داشت. در این مقاله سعی کردیم تمام جنبههای مرتبط با این موضوع را به صورت جامع و کاربردی بررسی کنیم. از تعریف ارتفاع مکش و انواع پمپهای خانگی و صنعتی گرفته تا نحوه عملکرد مکش، مقایسه پمپهای مختلف و مشکلات رایج، همه و همه نشاندهنده اهمیت این مفهوم در صنعت پمپاژ است.
