علت خراب شدن ست کنترل – تعمیر ست کنترل
ست کنترل یکی از حیاتیترین تجهیزات سیستم آبرسانی ساختمان است که بدون آن، فشار آب در لولهها دچار نوسانات شدید میشود و آسیبهای جدی به تأسیسات وارد میگردد. در این مقاله جامع، تمام آنچه باید درباره ست کنترل بدانید از جمله اجزای سازنده، نحوه عملکرد و کاربردهای آن به طور کامل توضیح داده شده است. اگر تا به حال با مشکلاتی مانند کمبود فشار آب، لرزش لولهها یا خاموش و روشن شدن مداوم پمپ مواجه شدهاید، این مقاله راهگشای شماست.
تصور کنید در یک روز گرم تابستانی، شیر آب را باز میکنید اما فشار آب آنقدر ضعیف است که حتی نمیتوانید ظرفهایتان را بشویید. یا برعکس، فشار آب به قدری زیاد است که لولهها لرزان و صداهای غیرعادی از دیوارهای ساختمان به گوش میرسد. این مشکلات نه تنها آزاردهنده هستند، بلکه میتوانند آسیبهای جدی به تأسیسات ساختمان وارد کنند. در چنین شرایطی، قطعهای به نام ست کنترل وارد عمل میشود و نقش حیاتی خود را در حفظ تعادل فشار آب ایفا میکند. این مجموعه کوچک اما فوقالعاده مهم، قلب تپنده سیستم آبرسانی بسیاری از ساختمانهای مسکونی، تجاری و صنعتی است. با این حال، مانند هر تجهیزات مکانیکی و هیدرولیکی دیگری، ست کنترل نیز در طول زمان دچار فرسودگی و خرابی میشود و نیاز به سرویس و نگهداری پیدا میکند. در این مقاله جامع، قصد داریم شما را با تمامی جوانب ست کنترل آشنا کنیم؛ از نحوه عملکرد آن گرفته تا علل خرابی و روشهای تعمیر آن. اگر به دنبال حفظ سلامت سیستم آبرسانی ساختمان خود هستید و میخواهید از بروز مشکلات جدیتر جلوگیری کنید، مطالعه این مقاله را تا انتها ادامه دهید.

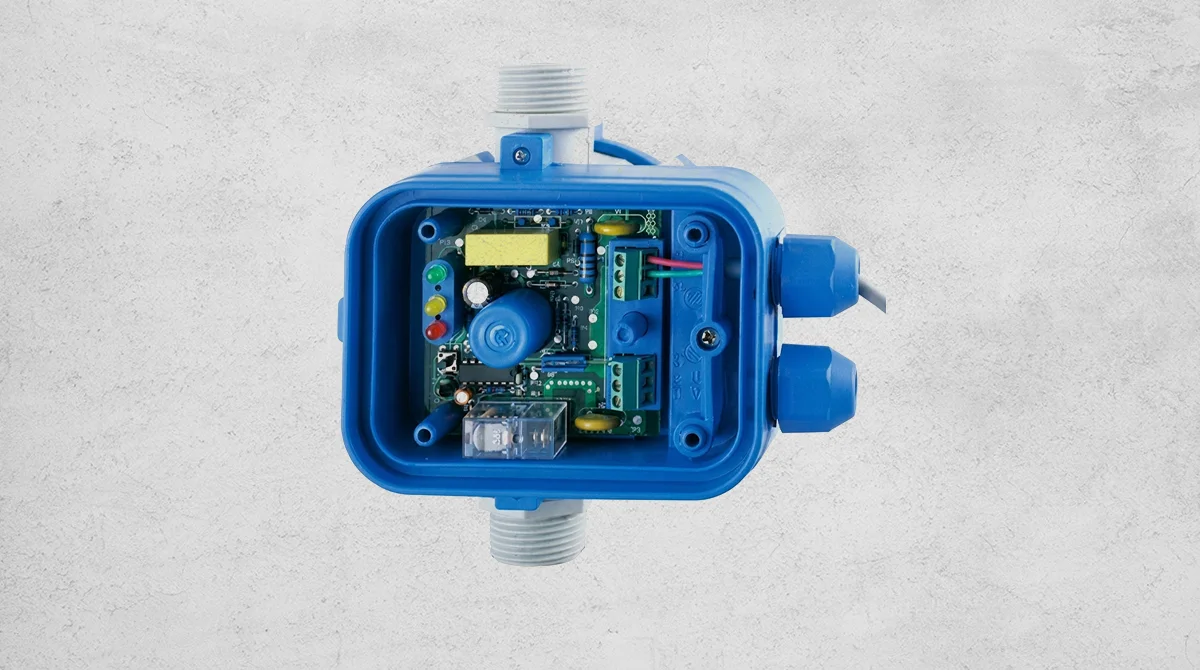

ست کنترل چیست؟
ست کنترل یک مجموعه کنترلی پیشرفته است که وظیفه تنظیم و کنترل فشار آب در سیستمهای آبرسانی را بر عهده دارد. این تجهیزات که در واقع مجموعهای از قطعات هیدرولیکی و الکتریکی هستند، به گونهای طراحی شدهاند که فشار آب ورودی به ساختمان را در محدوده مطلوب نگه دارند. در واقع ست کنترل را میتوان به عنوان مغز متفکر سیستم پمپاژ آب در نظر گرفت؛ مجموعهای که بدون نیاز به دخالت مداوم انسان، عملکرد پمپهای آب را مدیریت کرده و از نوسانات فشار جلوگیری میکند.
در ساختمانهایی که از مخزن آب استفاده میکنند، ست کنترل نقش واسطهای بین مخزن و مصرفکنندگان را ایفا میکند. این مجموعه با دریافت اطلاعات از سنسورهای فشار و پردازش آنها، پمپها را در زمان مناسب روشن و خاموش میکند. به عبارت سادهتر، وقتی فشار آب در لولهها کاهش پیدا میکند، ست کنترل فرمان روشن شدن پمپ را صادر میکند و زمانی که فشار به حد مطلوب برسد، پمپ را خاموش مینماید. این چرخه مداوم تضمین میکند که در تمام نقاط ساختمان، فشار آب یکنواخت و مناسب باشد.
استفاده از ست کنترل مزایای متعددی دارد که از جمله مهمترین آنها میتوان به افزایش عمر مفید پمپها، کاهش مصرف انرژی، جلوگیری از آسیب به لولهها و شیرآلات، و تأمین آب با فشار ثابت در تمام ساعات شبانهروز اشاره کرد. این تجهیزات در انواع مختلفی تولید میشوند که بسته به ظرفیت و نیاز ساختمان، مدل مناسب انتخاب میگردد.

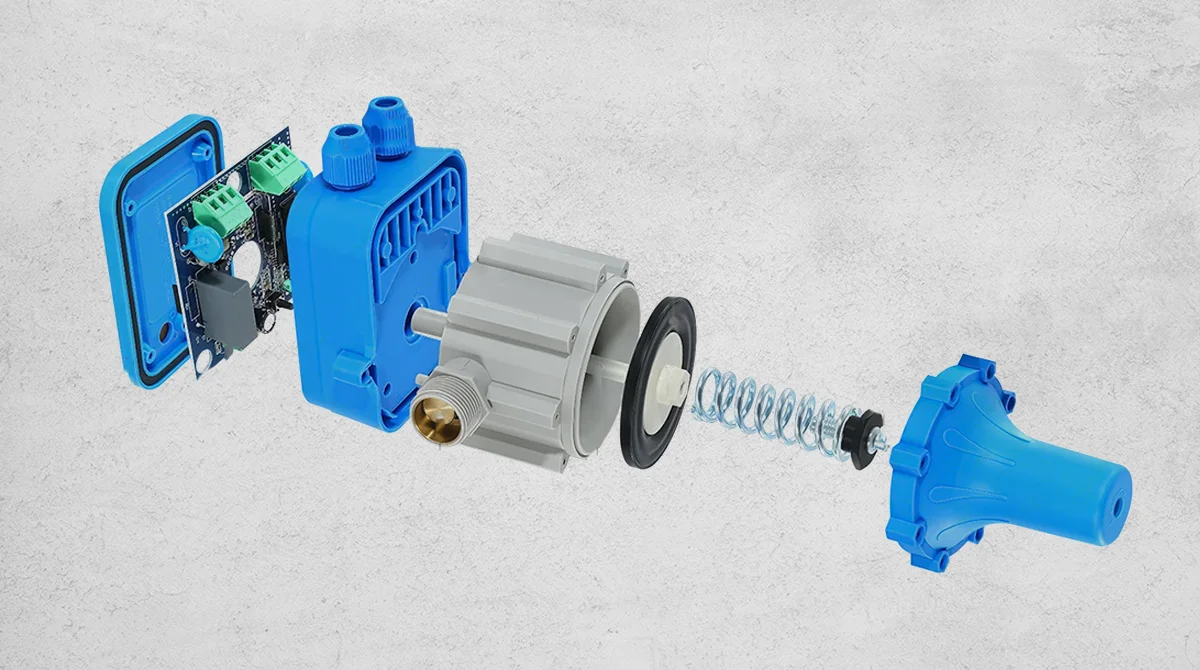

اجزای سازنده ست کنترل
برای درک بهتر نحوه عملکرد ست کنترل و تشخیص مشکلات احتمالی آن، آشنایی با اجزای سازنده این مجموعه ضروری است. یک ست کنترل استاندارد از چندین قطعه کلیدی تشکیل شده که هر یک نقش خاصی در فرآیند کنترل فشار ایفا میکنند.
کلید فشار یکی از مهمترین اجزای ست کنترل است. این قطعه که به صورت مکانیکی یا الکترونیکی کار میکند، فشار آب را اندازهگیری کرده و در صورت کاهش یا افزایش بیش از حد فشار، سیگنال لازم را به سیستم ارسال میکند. کلید فشارهای مکانیکی با استفاده از فنر و دیافراگم کار میکنند، در حالی که مدلهای الکترونیکی از سنسورهای دقیقتری بهره میبرند.
منبع تحت فشار یا اکسپنشن تانک نیز بخش جداییناپذیر ست کنترل محسوب میشود. این مخزن که معمولاً از جنس فولاد ضد زنگ یا گالوانیزه ساخته میشود، حاوی یک کیسه هوایی است که نقش بالشتک هیدرولیکی را ایفا میکند. منبع تحت فشار باعث میشود که سیستم در فواصل بین روشن و خاموش شدن پمپ، نوسانات فشار کمتری داشته باشد و همچنین از ضربه قوچ جلوگیری نماید.
الکتروموتور و پمپ قلب تپنده سیستم هستند که آب را از مخزن مکش کرده و با فشار مناسب به شبکه لولهکشی ساختمان پمپاژ میکنند. توان الکتروموتور و ظرفیت پمپ باید متناسب با نیاز ساختمان و ارتفاع سرویسدهی انتخاب شود. پمپهای سانتریفیوژی رایجترین نوع پمپ مورد استفاده در ست کنترلها هستند.
تابلوی برق و کنترل شامل مدارهای فرمان، تایمرها، کنتاکتورها و رلههای حفاظتی است که عملکرد هماهنگ تمام اجزا را تضمین میکند. در مدلهای پیشرفتهتر، تابلوی کنترل مجهز به نمایشگر دیجیتال و قابلیت اتصال به سیستمهای هوشمند ساختمان است.
شیرآلات و اتصالات نیز در ساختار ست کنترل نقش مهمی دارند. شیر یکطرفه، شیر اطمینان، شیر تنظیم فشار و اتصالات ضد زنگ همگی برای اطمینان از عملکرد صحیح و ایمن سیستم ضروری هستند.
کاربرد ست کنترل
ست کنترل در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد و تقریباً در هر مکانی که نیاز به تأمین آب با فشار کنترل شده باشد، حضور دارد. درک کاربردهای متنوع این تجهیزات به ما کمک میکند تا اهمیت نگهداری و تعمیر به موقع آنها را بهتر درک کنیم.
در ساختمانهای مسکونی چند طبقه، ست کنترل نقش حیاتی در تأمین آب طبقات بالایی ایفا میکند. بدون وجود این سیستم، ساکنین طبقات بالا با مشکل کمبود فشار آب مواجه میشوند و حتی ممکن است در ساعات پر مصرف، آب به طبقات فوقانی نرسد. ست کنترل با تنظیم هوشمند فشار، آب را به تمامی طبقات با فشار یکسان میرساند.
سیستمهای آتشنشانی نیز از ست کنترل بهره میبرند. در این کاربرد، تأمین فشار آب کافی برای عملکرد صحیح اسپرینکلر ها و شیلنگهای آتشنشانی حیاتی است. ست کنترل در سیستمهای اطفای حریق باید بتواند در شرایط اضطراری، فشار آب مورد نیاز را به سرعت و به طور پایدار تأمین کند.
در سیستمهای آبیاری کشاورزی و فضای سبز نیز از ست کنترل استفاده میشود. آبیاری قطرهای و بارانی نیازمند فشار آب مشخصی هستند و نوسانات فشار میتواند باعث آسیب به گیاهان یا هدر رفت آب شود. ست کنترل با تنظیم فشار آب ورودی به سیستم آبیاری، کارایی مصرف آب را بهینه میکند.
نحوه کارکرد ست کنترل و نقش آن در تنظیم فشار آب ساختمان
درک نحوه عملکرد ست کنترل برای تشخیص صحیح مشکلات و انجام تعمیرات مناسب ضروری است. فرآیند کارکرد این سیستم بر اساس یک حلقه بازخورد ساده اما هوشمند طراحی شده است.
در حالت عادی، وقتی شما شیر آبی را در ساختمان باز میکنید، فشار آب در لولهها کاهش پیدا میکند. این کاهش فشار توسط کلید فشار تشخیص داده میشود. کلید فشار که معمولاً روی یک نقطه از لوله اصلی نصب شده، فشار فعلی آب را با مقدار تنظیم شده مقایسه میکند. اگر فشار از حداقل تعیین شده پایینتر بیاید، کلید فشار فرمان روشن شدن پمپ را صادر میکند.
پمپ شروع به کار کرده و آب را از مخزن مکش میکند و با فشار بالا به شبکه لولهکشی تزریق مینماید. همزمان با افزایش فشار آب، منبع تحت فشار شروع به ذخیرهسازی آب میکند. این منبع به عنوان یک مخزن موقت عمل کرده و باعث میشود که سیستم برای مدت کوتاهی بدون نیاز به روشن شدن مجدد پمپ، پاسخگوی نیاز مصرفکنندگان باشد.
وقتی فشار آب به حداکثر مقدار تعیین شده برسد، کلید فشار فرمان خاموش شدن پمپ را صادر میکند. پمپ متوقف میشود اما منبع تحت فشار همچنان آب ذخیره شده را به شبکه تحویل میدهد. این چرخه روشن و خاموش شدن پمپ به صورت مداوم تکرار میشود و تضمین میکند که فشار آب در تمام نقاط ساختمان در محدوده مطلوب باقی بماند.
در سیستمهای پیشرفتهتر، ست کنترل مجهز به اینورتر فرکانس متغیر است. این سیستم با تنظیم دور موتور پمپ بر اساس نیاز واقعی، نه تنها فشار آب را دقیقتر کنترل میکند، بلکه مصرف انرژی را تا حد زیادی کاهش میدهد. اینورتر فرکانس متغیر سرعت پمپ را به صورت پیوسته تنظیم میکند، به طوری که پمپ همیشه با حداقل توان مورد نیاز کار میکند.
نقش ست کنترل در تنظیم فشار آب ساختمان فراتر از روشن و خاموش کردن ساده پمپ است. این سیستم از پدیدهای به نام ضربه قوچ جلوگیری میکند که در اثر بسته شدن ناگهانی شیرها یا خاموش شدن پمپ ایجاد میشود. ضربه قوچ میتواند فشارهای بسیار بالایی ایجاد کند که منجر به ترکیدگی لولهها و آسیب به شیرآلات میشود. منبع تحت فشار موجود در ست کنترل با جذب این نوسانات فشار، از بروز چنین مشکلاتی جلوگیری میکند.
علل خراب شدن ست کنترل
ست کنترل مانند هر سیستم مکانیکی و هیدرولیکی دیگری، در طول زمان دچار فرسودگی و خرابی میشود. شناخت علل اصلی خرابی به شما کمک میکند تا با پیشگیری به موقع، از آسیبهای جدیتر و هزینههای بالاتر جلوگیری کنید.
- نوسانات برق و اضافه ولتاژ یکی از شایعترین علل خرابی ست کنترل است. الکتروموتور پمپ و تابلوی برق کنترل بسیار حساس به نوسانات ولتاژ هستند. قطع و وصل ناگهانی برق یا افزایش ولتاژ میتواند به سیمپیچهای موتور آسیب برساند یا مدارهای الکترونیکی را بسوزاند. استفاده از محافظ برق و استابلایزر میتواند تا حد زیادی از این مشکل جلوگیری کند.
- کیفیت پایین آب نیز عامل مهمی در خرابی ست کنترل محسوب میشود. آب حاوی املاح، رسوبات و ذرات معلق میتواند به مرور زمان باعث گرفتگی کلید فشار، فرسایش پروانه پمپ و تشکیل رسوب در منبع تحت فشار شود. این مشکل در مناطقی که آب دارای سختی بالایی است، شدیدتر مشاهده میشود. نصب فیلتر مناسب در ورودی سیستم و سرویس دورهای میتواند عمر مفید ست کنترل را افزایش دهد.
- فرسودگی طبیعی قطعات اجتنابناپذیر است. واشرها، اورینگها و دیافراگمهای موجود در ست کنترل پس از مدتی استفاده، خاصیت ارتجاعی خود را از دست میدهند و دچار ترکخوردگی یا پارگی میشوند. این فرسودگی طبیعی معمولاً پس از چند سال استفاده رخ میدهد و نیاز به تعویض دورهای قطعات مصرفی دارد.
- نصب نادرست و عدم تنظیم صحیح نیز از علل مهم خرابی ست کنترل است. اگر ست کنترل توسط افراد غیرمتخصص نصب شود یا تنظیمات فشار به درستی انجام نشود، سیستم تحت فشار اضافی قرار گرفته و عمر مفید آن کاهش مییابد. برای مثال، اگر فشار حداکثر بسیار بالا تنظیم شود، پمپ مجبور است با توان بیشتری کار کند که این امر باعث داغ شدن موتور و استهلاک سریعتر قطعات میشود.
- کارکرد مداوم بدون استراحت نیز میتواند به ست کنترل آسیب برساند. اگر پمپ به طور مداوم کار کند و فرصت استراحت نداشته باشد، دمای موتور افزایش یافته و سیمپیچها دچار سوختگی میشوند. این مشکل معمولاً زمانی رخ میدهد که ظرفیت پمپ متناسب با نیاز ساختمان انتخاب نشده باشد.
- نشتی در سیستم نیز میتواند باعث خرابی ست کنترل شود. اگر در شبکه لولهکشی نشتی وجود داشته باشد، پمپ هرگز نمیتواند به فشار مطلوب برسد و به طور مداوم کار میکند. این کارکرد مداوم نه تنها باعث فرسودگی پمپ میشود، بلکه مصرف برق را به شدت افزایش میدهد.
نحوه تعمیر ست کنترل
تعمیر ست کنترل نیازمند دانش فنی، تجربه و آشنایی با اصول هیدرولیک و الکتریک است. در این بخش، مراحل کلی تعمیر ست کنترل را شرح میدهیم تا درک بهتری از این فرآیند داشته باشید. با این حال، توصیه اکید ما این است که تعمیرات اصلی را به متخصصان و تکنسینهای مجرب بسپارید.
مرحله اول: عیبیابی و تشخیص مشکل مهمترین مرحله در تعمیر ست کنترل است. تکنسین باید ابتدا علائم خرابی را شناسایی کند. آیا پمپ اصلاً روشن نمیشود؟ آیا پمپ روشن میشود اما فشار آب کافی نیست؟ آیا پمپ مدام روشن و خاموش میشود؟ هر یک از این علائم میتواند نشاندهنده مشکل خاصی باشد. استفاده از فشارسنج برای بررسی فشار آب، بررسی اتصالات الکتریکی، و بازرسی ظاهری قطعات از جمله اقدامات عیبیابی هستند.
مرحله دوم: بررسی و تعمیر کلید فشار یکی از رایجترین تعمیرات ست کنترل است. اگر کلید فشار دچار گرفتگی یا خرابی شده باشد، باید تمیز کاری شود یا در صورت نیاز تعویض گردد. در مدلهای مکانیکی، بررسی فنر، دیافراگم و نقاط تماس ضروری است. در مدلهای الکترونیکی، سنسور فشار و برد الکترونیکی باید بررسی شوند.
مرحله سوم: سرویس منبع تحت فشار نیز از اهمیت بالایی برخوردار است. منبع تحت فشار باید از نظر نشتی، ترکخوردگی و سلامت کیسه هوا بررسی شود. اگر کیسه هوا خاصیت خود را از دست داده باشد، باید تعویض شود. همچنین فشار هوای منبع باید به صورت دورهای بررسی و در صورت نیاز تنظیم شود.
مرحله چهارم: تعمیر یا تعویض پمپ در صورت نیاز انجام میشود. اگر پمپ دچار گرفتگی شده باشد، باید پروانه و محفظه پمپ تمیز شوند. اگر پروانه آسیب دیده باشد، باید تعویض شود. در موارد شدیدتر، ممکن است نیاز به تعویض کامل پمپ باشد. بررسی یاتاقانها، آببندی و کاسهنمد نیز در این مرحله انجام میشود.
مرحله پنجم: بررسی تابلوی برق و سیستم کنترل برای اطمینان از عملکرد صحیح مدارهای فرمان ضروری است. کنتاکتورها، رلهها، تایمرها و فیوزها باید بررسی شوند. اگر هر یک از این قطعات دچار سوختگی یا خرابی شده باشند، باید تعویض شوند. در سیستمهای مجهز به اینورتر، بررسی برد الکترونیکی اینورتر نیز لازم است.
مرحله ششم: تنظیم نهایی و تست سیستم پس از انجام تعمیرات انجام میشود. فشار حداقل و حداکثر باید بر اساس نیاز ساختمان تنظیم شود. معمولاً فشار حداقل بین ۱.۵ تا ۲ بار و فشار حداکثر بین ۳ تا ۴ بار مناسب است. پس از تنظیم، سیستم باید برای مدتی کار کند تا از عملکرد صحیح آن اطمینان حاصل شود.
نکات مهم در نگهداری ست کنترل
پیشگیری همیشه بهتر از درمان است و این اصل در مورد ست کنترل نیز صادق است. با رعایت چند نکته ساده اما مهم، میتوانید عمر مفید ست کنترل را افزایش داده و از خرابیهای ناگهانی جلوگیری کنید.
بازرسی دورهای ست کنترل اولین و مهمترین اقدام نگهداری است. حداقل هر شش ماه یک بار، تمام اجزای سیستم از نظر ظاهری بررسی شوند. به صدای غیرعادی پمپ، نشتی آب، و لرزش بیش از حد توجه کنید. همچنین فشار سیستم را با فشارسنج کنترل کنید و مطمئن شوید که در محدوده مطلوب قرار دارد.
تمیز کاری منظم فیلترها و صافیها نیز ضروری است. ذرات معلق موجود در آب میتوانند به مرور زمان فیلترها را مسدود کنند و باعث کاهش فشار آب شوند. تمیز کردن دورهای فیلترها از این مشکل جلوگیری میکند.
کنترل فشار هوای منبع تحت فشار نیز باید به صورت دورهای انجام شود. فشار هوای منبع باید حدود ۰.۵ بار کمتر از فشار روشن شدن پمپ باشد. اگر فشار هوا کمتر از این مقدار باشد، منبع تحت فشار نمیتواند وظیفه خود را به درستی انجام دهد.
محافظ برق مناسب برای تابلوی کنترل ست کنترل نصب کنید. این کار از آسیبهای ناشی از نوسانات برق و اضافه ولتاژ جلوگیری میکند. همچنین در مناطقی که قطعی برق مکرر است، استفاده از UPS برای خاموش شدن ایمن سیستم توصیه میشود.
جمعبندی
ست کنترل یکی از مهمترین تجهیزات سیستم آبرسانی ساختمانها است که نقش حیاتی در تنظیم فشار آب و حفظ سلامت تأسیسات ایفا میکند. این مجموعه از اجزای مختلفی از جمله کلید فشار، منبع تحت فشار، پمپ و تابلوی کنترل تشکیل شده که هر یک در عملکرد صحیح سیستم نقش اساسی دارند. شناخت نحوه کارکرد ست کنترل به شما کمک میکند تا مشکلات احتمالی را سریعتر تشخیص دهید و اقدامات پیشگیرانه لازم را انجام دهید.
علل خرابی ست کنترل متنوع هستند و شامل نوسانات برق، کیفیت پایین آب، فرسودگی طبیعی قطعات، نصب نادرست و کارکرد مداوم میشوند. با رعایت نکات نگهداری و سرویس دورهای، میتوانید از بسیاری از این مشکلات جلوگیری کنید. با این حال، در صورت بروز خرابی، تعمیر ست کنترل باید توسط متخصصان مجرب انجام شود تا هم ایمنی سیستم حفظ شود و هم تعمیرات به درستی صورت گیرد.
