راهنمای جامع شناخت قطعات الکتروپمپ و انواع تخصصی
پمپها از مجموعهای هوشمندانه از قطعات تشکیل شدهاند که هر یک نقشی حیاتی در عملکرد این دستگاههای حیاتی ایفا میکنند. در این مقاله جامع، شما را با تمامی قطعات الکتروپمپها از جمله الکتروموتور، پروانه، کاسهنمد، یاتاقان و محفظه پمپ آشنا میکنیم. همچنین قطعات تخصصی پمپهای دیافراگمی، پیستونی، دندهای، اسلاری، مگنتی، لوب پمپ، پرهای، کفکش و لجنکش را به تفصیل بررسی خواهیم کرد تا بتوانید درک عمیقی از نحوه عملکرد هر نوع پمپ به دست آورید. با خواندن این مقاله، دانشی جامع و کاربردی درباره قطعات پمپ کسب خواهید کرد که در انتخاب، نگهداری و تعمیر پمپهای مختلف به شما کمک شایانی خواهد کرد.
مقدمه
آیا تا به حال به این فکر کردهاید که چرا پمپها در صنایع مختلف از جمله کشاورزی، ساختمانی، نفت و گاز، آب و فاضلاب و حتی مصارف خانگی نقش حیاتی ایفا میکنند؟ پاسخ در قلب این دستگاهها نهفته است؛ قلبی که از مجموعهای هوشمندانه از قطعات پمپ تشکیل شده و هر یک از این قطعات وظیفهای خاص و تعیینکننده بر عهده دارند. درک عمیق از قطعات تشکیلدهنده پمپ نه تنها برای مهندسان و تکنسینهای این حوزه ضروری است، بلکه صاحبان مشاغل، مدیران کارخانهها و حتی کاربران عادی نیز میتوانند از این دانش بهرهمند شوند. وقتی شما بدانید هر قطعه چه نقشی در عملکرد پمپ ایفا میکند، تشخیص مشکلات، نگهداری به موقع و انتخاب صحیح پمپ برای نیازهای مختلف به مراتب آسانتر خواهد شد.
در این مقاله جامع، قصد داریم شما را با تمامی قطعات پمپ به صورت تفصیلی آشنا کنیم؛ از قطعات مشترکی که در تمامی الکتروپمپها یافت میشوند گرفته تا قطعات تخصصی پمپهای خاص مانند پمپهای دیافراگمی، پیستونی، دندهای، اسلاری، مگنتی، لوب پمپ، پرهای، کفکش، لجنکش و بسیاری دیگر. همچنین نحوه شناسایی قطعات معیوب و کاربردهای هر یک از این قطعات را بررسی خواهیم کرد تا در پایان این مطلب، شما به دانشی جامع و کاربردی در زمینه قطعات پمپ مجهز شوید.
بخش اول: قطعات مشترک در تمامی الکتروپمپها
هر الکتروپمپ از دو بخش اصلی تشکیل شده است که عبارتند از بخش الکتروموتور و بخش پمپ. شناخت قطعات هر یک از این بخشها برای درک کامل عملکرد پمپ ضروری است.

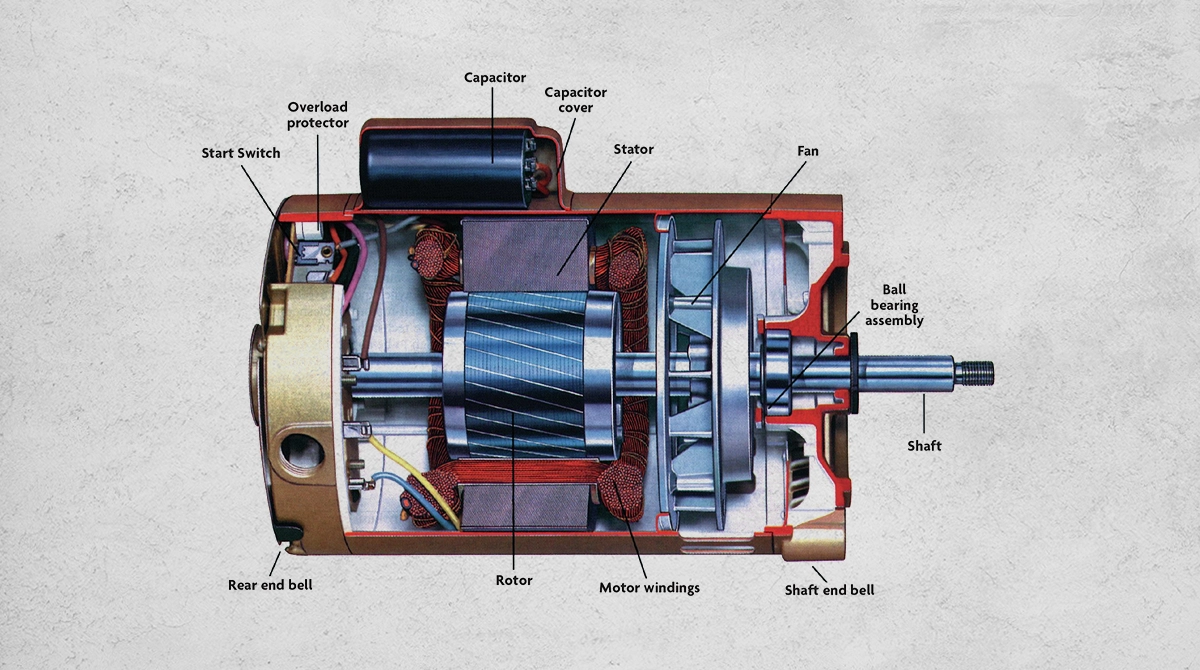

قطعات الکتروموتور در پمپها
الکتروموتور به عنوان قلب تپنده هر الکتروپمپ عمل میکند و وظیفه تأمین نیروی محرکه مورد نیاز برای چرخش اجزای داخلی پمپ را بر عهده دارد. درک ساختار و قطعات الکتروموتور به شما کمک میکند تا عملکرد کلی سیستم پمپاژ را بهتر درک کنید.
استاتور یکی از مهمترین قطعات الکتروموتور است که از مجموعهای از سیمپیچهای مسی تشکیل شده و وظیفه ایجاد میدان مغناطیسی چرخشی را بر عهده دارد. این قطعه ثابت بوده و در واقع بخش غیرمتحرک موتور محسوب میشود. استاتور انرژی الکتریکی ورودی را به انرژی مغناطیسی تبدیل میکند و این انرژی مغناطیسی است که روتور را به حرکت در میآورد. کیفیت ساخت استاتور، جنس سیمپیچها و نحوه عایقبندی آن تأثیر مستقیمی بر راندمان و طول عمر موتور دارد.
روتور یا بخش متحرک موتور، قطعهای است که در درون استاتور قرار گرفته و با چرخش خود انرژی الکترومغناطیسی را به انرژی مکانیکی تبدیل میکند. روتور معمولاً از هستهای فلزی با شیارهایی برای قرارگیری هادیها تشکیل شده و در انواع مختلف موتورها مانند موتورهای قفسه سنجابی، موتورهای روتور سیمپیچی شده و موتورهای آهنربای دائم به کار میرود. عملکرد صحیح روتور مستلزم تعادل دینامیکی مناسب و لقی کافی نسبت به استاتور است.
محور موتور یا شفت، قطعهای استوانهای شکل است که وظیفه انتقال گشتاور تولید شده توسط روتور به بخش پمپ را بر عهده دارد. این شفت از جنس فولاد آلیاژی با استحکام بالا ساخته میشود تا بتواند نیروهای پیچشی و خمشی را بدون تغییر شکل دائمی تحمل کند. محور موتور باید از نظر میزان سایش، خمش و هممحوری با سایر قطعات بررسی شود.
یاتاقانها یا بلبرینگها قطعاتی هستند که وظیفه نگهداری روتور در موقعیت صحیح و کاهش اصطکاک در حین چرخش را بر عهده دارند. یاتاقانها انواع مختلفی دارند از جمله بلبرینگهای شیار عمیق، بلبرینگهای کفگرد و بلبرینگهای سرعت بالا که هر کدام برای شرایط کاری خاصی طراحی شدهاند. انتخاب صحیح نوع یاتاقان و روانکاری مناسب آن تأثیر چشمگیری بر عمر مفید موتور دارد.
کاسهنمد یا آببند مکانیکی یکی از قطعات حیاتی در محل اتصال شفت موتور به بخش پمپ است. این قطعه وظیفه جلوگیری از نشت سیال از داخل محفظه پمپ به سمت موتور را بر عهده دارد. کاسهنمدها در انواع مختلفی مانند کاسهنمدهای مکانیکی ساده، دوبل و کارتریجی تولید میشوند و انتخاب نوع مناسب بستگی به فشار کاری، دمای سیال و نوع سیال پمپاژ شونده دارد.
خازن در موتورهای تکفاز نقش مهمی در ایجاد اختلاف فاز لازم برای راهاندازی موتور ایفا میکند. خازن راهاندازی و خازن دائم کار دو نوع اصلی هستند که در الکتروموتورهای پمپهای آب خانگی و صنعتی کوچک مورد استفاده قرار میگیرند. خرابی خازن یکی از رایجترین دلایل روشن نشدن یا کار نکردن پمپهای آب است.
بدنه موتور یا قاب موتور، پوسته بیرونی است که تمامی قطعات داخلی الکتروموتور را در خود جای میدهد و از آنها در برابر عوامل محیطی مانند گرد و غبار، رطوبت و ضربات مکانیکی محافظت میکند. بدنه موتور همچنین نقش مهمی در دفع حرارت تولید شده توسط موتور دارد و به همین دلیل معمولاً از آلومینیوم یا چدن ساخته میشود تا انتقال حرارت بهینه باشد.

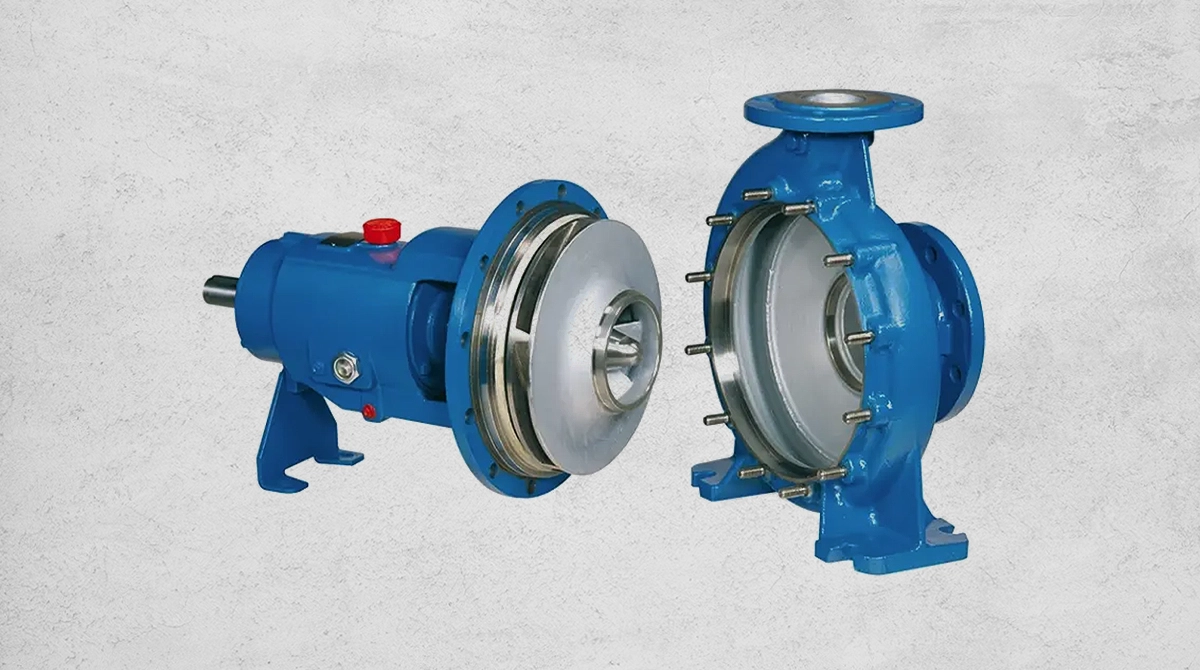

قطعات بخش پمپ
بخش پمپ مسئولیت تبدیل انرژی مکانیکی دریافتی از موتور به انرژی هیدرولیکی یعنی فشار و جریان سیال را بر عهده دارد. قطعات این بخش در انواع مختلف پمپها متفاوت هستند اما برخی قطعات در اکثر پمپها مشترک هستند.
پروانه، مهمترین قطعه در بخش هیدرولیکی پمپ است که انرژی مکانیکی را به انرژی سیال تبدیل میکند. پروانهها انواع مختلفی دارند از جمله پروانههای بسته، نیمهباز و باز که هر کدام برای کاربردهای خاصی مناسب هستند. جنس پروانه بسته به نوع سیال پمپاژ شونده میتواند از چدن، برنز، استیل ضدزنگ، پلاستیکهای مهندسی یا حتی مواد کامپوزیتی باشد. طراحی هندسی پروانه شامل تعداد پرهها، زاویه پرهها و قطر آن تعیینکننده هستند.
محفظه پمپ یا هوزینگ، بدنه اصلی بخش پمپ است که پروانه در درون آن قرار میگیرد. این قطعه مسیر ورود و خروج سیال را هدایت کرده و فشار تولید شده توسط پروانه را به سمت لوله خروجی هدایت میکند. محفظه پمپ معمولاً از چدن، فولاد یا استیل ضدزنگ ساخته میشود و باید در برابر فشار داخلی و خوردگی سیال مقاوم باشد.
شافت پمپ یا محور انتقال قدرت، قطعهای است که گشتاور خروجی از موتور را به پروانه منتقل میکند. این شفت باید از استحکام مکانیکی کافی برخوردار باشد و معمولاً از فولاد ضدزنگ یا آلیاژهای خاص ساخته میشود. در برخی پمپها شفت موتور و شفت پمپ یکپارچه هستند و در برخی دیگر از طریق کوپلینگ به هم متصل میشوند.
کوپلینگ قطعهای است که شفت موتور و شفت پمپ را به هم متصل کرده و گشتاور را بین آنها منتقل میکند. کوپلینگها انواع مختلفی دارند از جمله کوپلینگهای صلب، انعطافپذیر و فشاری. انتخاب نوع مناسب کوپلینگ بستگی به میزان ناهممحوری احتمالی، گشتاور انتقالی و شرایط کاری دارد.
کاسهنمد مکانیکی که در بخش قبل نیز به آن اشاره شد، در محل اتصال شفت پمپ به محفظه قرار گرفته و از نشت سیال به بیرون جلوگیری میکند. این قطعه در پمپهای آب خانگی، صنعتی و کشاورزی کاربرد گستردهای دارد.
سیل مکانیکی در واقع همان کاسهنمد مکانیکی است که به دلیل اهمیت بالای آن در آببندی پمپ، گاهی به صورت جداگانه نیز مورد توجه قرار میگیرد. سیل مکانیکی از دو سطح آببندی تشکیل شده که یکی ثابت و دیگری متحرک است و با فشار فنری روی هم فشرده میشوند.

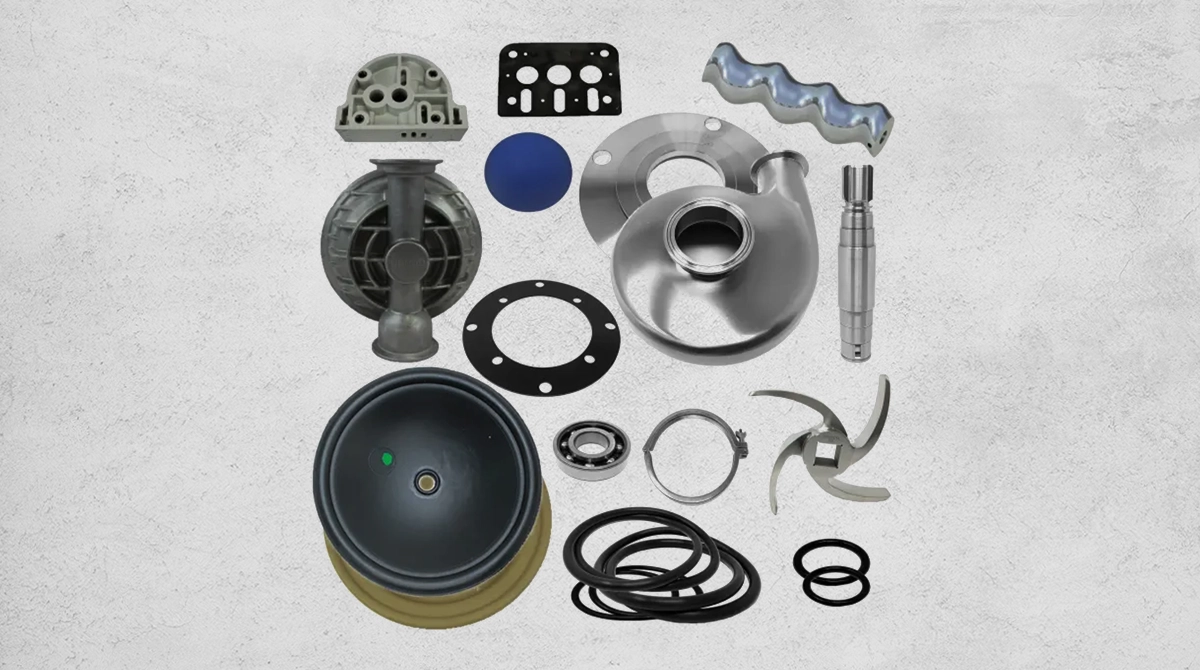

بخش دوم: قطعات خاص پمپهای تخصصی
علاوه بر قطعات مشترکی که در تمامی پمپها یافت میشوند، هر نوع پمپ تخصصی نیز دارای قطعات منحصر به فردی است که آن را از سایر انواع پمپها متمایز میکند. شناخت این قطعات خاص به شما کمک میکند تا درک بهتری از عملکرد و کاربردهای هر نوع پمپ داشته باشید.
قطعات پمپهای دیافراگمی
پمپهای دیافراگمی از یک دیافراگم انعطافپذیر برای ایجاد فشار و مکش سیال استفاده میکنند. دیافراگم مهمترین قطعه این نوع پمپ است که معمولاً از موادی مانند PTFE، ویتون یا لاستیک نیتریل ساخته میشود. این دیافراگم با حرکت رفت و برگشتی خود، حجم محفظه پمپ را تغییر داده و باعث مکش و تخلیه سیال میشود. سوپاپهای یکطرفه در ورودی و خروجی پمپ دیافراگمی قرار داشته و وظیفه هدایت صحیح جریان سیال را بر عهده دارند. این سوپاپها معمولاً از توپیهای لاستیکی یا دیسکهای تفلونی ساخته میشوند. محفظه دیافراگم نیز بخشی است که دیافراگم در آن نصب شده و باید در برابر فشار و خوردگی مقاوم باشد.
قطعات پمپهای پیستونی
پمپهای پیستونی از حرکت رفت و برگشتی پیستون در داخل سیلندر برای پمپاژ سیال استفاده میکنند. پیستون قطعهای استوانهای متحرک است که با فشار وارد بر سیال، آن را به حرکت در میآورد. سیلندر محفظهای است که پیستون در درون آن حرکت میکند و باید از استحکام و دقت ماشینکاری بالایی برخوردار باشد. رینگهای پیستون برای آببندی بین پیستون و سیلندر استفاده میشوند و از جنس چدن، فولاد یا مواد کامپوزیتی ساخته میشوند. شاتون قطعهای است که حرکت دورانی میللنگ را به حرکت رفت و برگشتی پیستون تبدیل میکند. سوپاپهای ورودی و خروجی نیز در پمپهای پیستونی نقش کنترل جهت جریان سیال را ایفا میکنند.
قطعات پمپهای دندهای
پمپهای دندهای از دو چرخدنده درگیر برای جابجایی سیال استفاده میکنند. چرخدندههای پمپ که شامل یک چرخدنده محرک و یک چرخدنده متحرک هستند، اصلیترین قطعات این نوع پمپ محسوب میشوند. این چرخدندهها با دقت بالا ماشینکاری شده و در دو نوع خارجی و داخلی تولید میشوند. محفظه پمپ دندهای که چرخدندهها در آن قرار میگیرند باید از استحکام کافی برخوردار باشد. یاتاقانهای سرعت بالا برای نگهداری محور چرخدندهها در پمپهای دندهای با سرعت بالا استفاده میشوند.
قطعات پمپهای اسلاری
پمپهای اسلاری برای انتقال سیالات حاوی ذرات ساینده مانند آبگل، شن و ماسه و مواد معدنی طراحی شدهاند. پروانه مقاوم به سایش از جمله قطعات کلیدی این پمپهاست که معمولاً از مواد سخت مانند کروم کاربید، سرامیک یا لاستیک مقاومشده ساخته میشود. آستری محفظه یا لاینر نیز از قطعات مهم پمپهای اسلاری است که از سایش ناشی از ذرات ساینده جلوگیری میکند. کاسهنمدهای سنگین برای مقابله با شرایط سخت کاری این پمپها طراحی شدهاند.
قطعات پمپهای مگنتی
پمپهای مگنتی یا مغناطیسی از نیروی مغناطیسی برای انتقال گشتاور بدون تماس فیزیکی بین موتور و بخش پمپ استفاده میکنند. آهنرباهای دائم اصلیترین قطعات این نوع پمپ هستند که در دو سمت محفظه آببندی قرار میگیرند. محفظه آببندی یا اسکرول، سیال را از بخش موتور جدا کرده و از نشت آن جلوگیری میکند. روتور خارجی و روتور داخلی دو بخش اصلی سیستم محرکه مغناطیسی هستند که باید از نظر قدرت مغناطیسی و هممحوری بررسی شوند.
قطعات لوب پمپ
لوب پمپها از دو یا چند لوب که در جهت مخالف هم میچرخند برای جابجایی سیال استفاده میکنند. لوبها قطعاتی شبیه به چرخدنده هستند اما با طراحی خاصی که امکان پمپاژ سیالات ویسکوز را فراهم میکند. این لوبها بدون تماس با هم میچرخند و سیال را در فضای بین دندانهها حمل میکنند. محفظه لوب پمپ باید در برابر فشار و خوردگی مقاوم باشد و معمولاً از استیل ضدزنگ یا چدن ساخته میشود.
قطعات پمپهای پرهای
پمپهای پرهای از پرههای متحرکی استفاده میکنند که در شیارهای روتور قرار گرفته و با چرخش روتور، سیال را جابجا میکنند. پرههای اسلایدینگ ونها از جمله قطعات کلیدی این پمپها هستند که معمولاً از فولاد، برنز یا گرافیت ساخته میشوند. روتور در پمپهای پرهای به صورت متحرک قرار گرفته و پرهها در اثر نیروی گریز از مرکز و تماس با دیواره محفظه، حرکت رفت و برگشتی انجام میدهند.
قطعات پمپهای کفکش و لجنکش
پمپهای کفکش و لجنکش برای تخلیه آب آلوده، فاضلاب و لجن طراحی شدهاند. پروانه باز یا نیمهباز در این پمپها امکان عبور ذرات جامد و فیبری را فراهم میکند. چرخدندههای حلزونی در پمپهای لجنکش برای خرد کردن مواد فیبری و جلوگیری از گرفتگی استفاده میشوند. کوپلینگ فلنجی برای اتصال محکم شفت موتور به بخش پمپ در این نوع پمپها به کار میرود. سیل مکانیکی دوبل نیز برای جلوگیری از ورود سیال آلوده به موتور در این پمپها استفاده میشود.
بخش سوم: کاربرد قطعات اصلی پمپها
درک کاربرد هر یک از قطعات پمپ به شما کمک میکند تا در هنگام خرید، تعمیر یا نگهداری پمپ، تصمیمات آگاهانهتری بگیرید. در این بخش به بررسی کاربردهای اصلیترین قطعات پمپ میپردازیم.
پروانه به عنوان قلب تپنده بخش هیدرولیکی پمپ، وظیفه تبدیل انرژی مکانیکی به انرژی سیال را بر عهده دارد. با چرخش پروانه، سیال از مرکز به سمت پرهها حرکت کرده و با نیروی گریز از مرکز به سمت خروجی پمپ هدایت میشود. انتخاب صحیح پروانه از نظر اندازه، تعداد پرهها و جنس تأثیر مستقیمی بر فشار و راندمان پمپ دارد.
کاسهنمد مکانیکی از مهمترین قطعات آببندی در پمپها است که از نشت سیال به محیط بیرون و ورود آلودگی به داخل پمپ جلوگیری میکند. این قطعه در واقع تماس بین سیال پمپاژ شونده و محیط بیرون را به حداقل میرساند و نقش حیاتی در حفظ راندمان و طول عمر پمپ ایفا میکند.
یاتاقانها با کاهش اصطکاک بین قطعات متحرک، امکان چرخش روان و بدون مقاومت را فراهم میکنند. این قطعات همچنین بارهای محوری و شعاعی وارد بر شفت را تحمل کرده و از جابجایی ناخواسته قطعات جلوگیری میکنند. کیفیت یاتاقانها تأثیر مستقیمی بر عمر مفید موتور و سطح صدای پمپ دارد.
الکتروموتور منبع تأمین انرژی مکانیکی مورد نیاز پمپ است و انتخاب صحیح آن از نظر توان، دور موتور و نوع حفاظت الکتریکی برای عملکرد بهینه سیستم ضروری است. موتورهای استاندارد، موتورهای ضدانفجار، موتورهای سرعت متغیر و موتورهای کممصرف از جمله انواع موتورهای مورد استفاده در پمپها هستند.
محفظه پمپ علاوه بر ایجاد فضای مناسب برای قرارگیری پروانه، مسیر جریان سیال را هدایت کرده و فشار تولید شده را به سمت خروجی منتقل میکند. طراحی هیدرولیکی محفظه پمپ تأثیر مستقیمی بر راندمان و عملکرد کلی پمپ دارد.
بخش چهارم: نحوه شناسایی قطعات معیوب در پمپ
تشخیص به موقع قطعات معیوب در پمپ میتواند از خرابیهای بزرگتر و هزینههای تعمیراتی سنگین جلوگیری کند. در این بخش به بررسی روشهای شناسایی قطعات معیوب میپردازیم.
شناسایی خرابی پروانه: اگر پمپ صدای غیرعادی مانند سایش فلزی یا وزوز ایجاد میکند، احتمالاً پروانه دچار مشکل شده است. خوردگی، سایش، ترکخوردگی یا تغییر شکل پرههای پروانه از جمله مشکلات رایج هستند. بررسی بصری پروانه و مقایسه آن با نمونه سالم میتواند در تشخیص این مشکل کمککننده باشد. همچنین کاهش هد یا فشار خروجی پمپ میتواند نشانهای از خرابی پروانه باشد.
شناسایی خرابی یاتاقانها: صدای زوزه، لرزش بیش از حد، گرم شدن بیش از حد بدنه موتور و سختی چرخش دستی شفت از علائم خرابی یاتاقانها هستند. با گوش دادن به صدای پمپ در حین کار و بررسی دمای موتور میتوان مشکلات یاتاقان را شناسایی کرد. در مراحل پیشرفته خرابی، ممکن است ذرات فلزی در روغن یاتاقان مشاهده شود.
شناسایی خرابی کاسهنمد: نشتی سیال از محل اتصال شفت به محفظه پمپ، مهمترین نشانه خرابی کاسهنمد است. این نشتی ممکن است به صورت چکهچکه یا حتی پاشش آب باشد. خرابی کاسهنمد میتواند منجر به ورود سیال به موتور و خرابی الکتروموتور شود، بنابراین تشخیص زودهنگام آن بسیار مهم است.
شناسایی خرابی سیمپیچی موتور: اگر موتور روشن نمیشود، صدای غیرعادی میدهد یا در حین کار بیش از حد گرم میشود، احتمال خرابی سیمپیچی وجود دارد. با استفاده از مولتیمتر میتوان مقاومت سیمپیچها را اندازهگیری کرد و در صورت وجود اتصال کوتاه یا مدار باز، سیمپیچی نیاز به تعمیر یا تعویض دارد.
شناسایی خرابی خازن: در موتورهای تکفاز، خرابی خازن میتواند باعث عدم راهاندازی موتور، صدای زوزه در هنگام راهاندازی یا چرخش در جهت نادرست شود. تست خازن با خازنسنج سادهترین روش برای تشخیص این مشکل است.
شناسایی خرابی شفت: خم شدن شفت، سایش بیش از حد در محل یاتاقانها و کاسهنمد، و لرزش غیرعادی از علائم خرابی شفت هستند. بررسی با ساعت اندازهگیری میتواند میزان خمش شفت را مشخص کند.
بخش پنجم: نگهداری و سرویس قطعات پمپ
نگهداری منظم قطعات پمپ نقش کلیدی در افزایش عمر مفید دستگاه و کاهش هزینههای تعمیراتی دارد. برنامهریزی سرویسهای دورهای و تعویض به موقع قطعات مصرفی از جمله اقداماتی است که باید در دستور کار قرار گیرد.
بازرسی دورهای شامل بررسی بصری قطعات، گوش دادن به صدای پمپ، اندازهگیری دما و بررسی عملکرد هیدرولیکی است. این بازرسیها باید حداقل ماهانه انجام شوند.
تعویض روانکارها در یاتاقانها و گیربکسهای پمپ باید طبق برنامه زمانبندی شده و با استفاده از روانکارهای توصیه شده توسط سازنده انجام شود.
تمیزکاری فیلترها و صافیها برای جلوگیری از ورود ذرات جامد به داخل پمپ و آسیب به قطعات داخلی ضروری است.
کنترل آببندیها و تعویض به موقع کاسهنمدها و اورینگها از نشتی و خرابیهای بعدی جلوگیری میکند.
نتیجهگیری
در این مقاله جامع، شما را با تمامی جنبههای قطعات پمپ آشنا کردیم. از قطعات مشترک الکتروموتور و بخش پمپ گرفته تا قطعات تخصصی انواع مختلف پمپها مانند دیافراگمی، پیستونی، دندهای، اسلاری، مگنتی، لوب پمپ، پرهای، کفکش و لجنکش. همچنین کاربردهای هر قطعه و روشهای شناسایی قطعات معیوب را بررسی کردیم تا بتوانید با آگاهی کامل نسبت به نگهداری و تعمیر پمپهای خود اقدام کنید.
درک عمیق از قطعات پمپ و عملکرد هر یک از آنها، کلید انتخاب صحیح پمپ برای هر کاربرد، تشخیص سریع مشکلات و افزایش عمر مفید تجهیزات است. اگر در زمینه انتخاب پمپ مناسب، شناسایی قطعات معیوب، تعمیر و نگهداری پمپها یا هر سؤال دیگری در این حوزه نیاز به مشاوره تخصصی دارید، تیم کارشناسان آتورشاپ آماده ارائه خدمات مشاورهای به شما هستند. با بهرهگیری از دانش و تجربه متخصصین ما، میتوانید بهترین تصمیمات را برای سیستمهای پمپاژ خود اتخاذ کنید و از عملکرد بهینه تجهیزات خود اطمینان حاصل نمایید. برای ارتباط با ما میتوانید با شمارهی 0313204 تماس حاصل بفرمایید.
