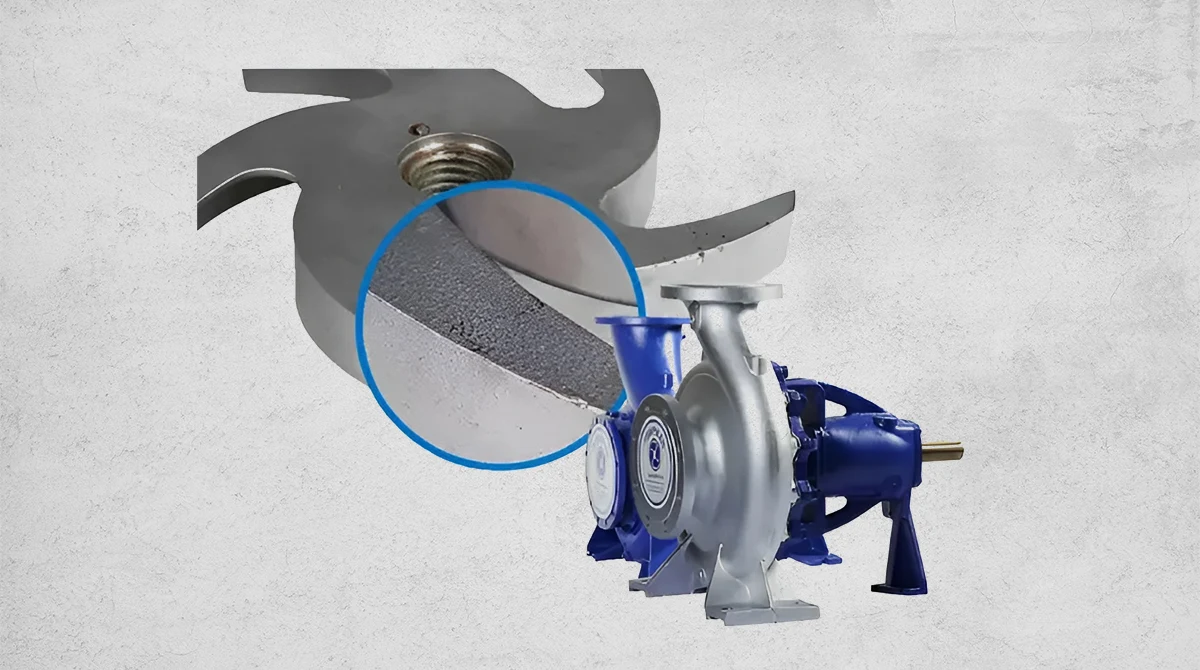

کاویتاسیون در پمپها، چگونه از آن جلوگیری کنیم؟
در این مقاله جامع، شما را با تمام جنبههای کاویتاسیون آشنا میکنیم: از توضیح ساده این پدیده فیزیکی گرفته تا علائم هشداردهندهای که باید جدی بگیرید. همچنین، مهمتر از همه، راهکارهای عملی و مؤثری برای جلوگیری از این مشکل ارائه میدهیم که با رعایت آنها میتوانید عمر پمپ خود را چندین برابر کنید و در هزینههای خود صرفهجویی قابل توجهی داشته باشید. اگر سلامت پمپ و جلوگیری از خسارت هایی که ممکن است به آن وارد شود برای شما مهم است، در ادامه همراه ما باشید.
آیا تا به حال متوجه صدای غیرعادی از پمپ آب خانه یا محل کار خود شدهاید؟ آیا پمپ شما زودتر از حد انتظار خراب میشود یا عمر مفید آن کوتاه شده است؟ اگر پاسخ شما مثبت است، احتمالاً با پدیدهای به نام کاویتاسیون روبرو هستید. این پدیده مخرب یکی از رایجترین مشکلاتی است که هم در پمپهای خانگی و هم در پمپهای صنعتی رخ میدهد و میتواند هزینههای تعمیر و نگهداری را به شکل چشمگیری افزایش دهد.
کاویتاسیون در واقع یک فرآیند فیزیکی است که در اثر تغییرات فشار در سیال به وجود میآید و میتواند آسیبهای جدی و جبرانناپذیری به پروانه، محفظه و سایر اجزای پمپ وارد کند. بسیاری از کاربران پمپها از وجود این پدیده بیاطلاع هستند و زمانی متوجه آن میشوند که خسارتهای سنگینی به تجهیزات وارد شده است. به همین دلیل، آگاهی از کاویتاسیون و روشهای جلوگیری از آن برای هر کسی که از پمپ استفاده میکند، ضروری و حیاتی است.
در این مقاله جامع، قصد داریم به صورت کامل و تخصصی به بررسی کاویتاسیون در پمپها بپردازیم. ابتدا با معرفی پمپها و انواع آنها شروع میکنیم، سپس به توضیح دقیق پدیده کاویتاسیون خواهیم پرداخت. علائم شناسایی این مشکل، مضرات و پیامدهای آن، و مهمتر از همه، راهکارهای عملی و مؤثر برای جلوگیری از کاویتاسیون را به طور کامل شرح خواهیم داد. در پایان نیز نکات تکمیلی و ارزشمندی را ارائه میدهیم که به شما کمک میکند تا پمپهای خود را در بهترین شرایط نگهداری کنید.
پمپهای خانگی و صنعتی: مقدمهای بر دنیای پمپاژ
پمپها از جمله مهمترین و پرکاربردترین تجهیزات مکانیکی هستند که در زندگی روزمره و صنایع مختلف نقش حیاتی ایفا میکنند. این دستگاهها با استفاده از انرژی مکانیکی، سیالات را از یک نقطه به نقطه دیگر منتقل میکنند و در فرآیندهای مختلف آبیاری، آبرسانی، تهویه مطبوع، صنایع نفت و گاز، نیروگاهها و بسیاری از کاربردهای دیگر مورد استفاده قرار میگیرند.
پمپهای خانگی
پمپهای خانگی معمولاً برای تأمین آب مصرفی ساختمانهای مسکونی، آبیاری باغچهها، انتقال آب از چاهها و مخازن، و بالا بردن فشار آب مورد استفاده قرار میگیرند. این نوع پمپها در ظرفیتهای کوچک تا متوسط تولید میشوند و طراحی سادهتری نسبت به پمپهای صنعتی دارند. از جمله پمپهای رایج خانگی میتوان به پمپهای بشقابی، پمپهای جتی، پمپ های محیطی، پمپهای طبقاتی و پمپهای سانتریفیوژ تکمرحلهای اشاره کرد. این پمپها معمولاً با برق تکفاز کار میکنند و نصب و راهاندازی آنها نسبتاً ساده است.
پمپهای صنعتی
پمپهای صنعتی در مقیاس بسیار بزرگتر و با توان و فشار بالاتر طراحی و ساخته میشوند. این پمپها برای کاربردهای سنگین مانند انتقال سیالات خورنده، پمپاژ فاضلاب، صنایع شیمیایی، نفت و گاز، نیروگاههای حرارتی و هستهای، و سیستمهای آبرسانی شهری استفاده میشوند. پمپهای صنعتی شامل انواع مختلفی همچون پمپهای سانتریفیوژ چندمرحلهای، پمپهای محوری، پمپهای پیستونی، پمپهای دیافراگمی و پمپهای مغناطیسی هستند. این پمپها معمولاً با برق سهفاز کار میکنند و نیاز به نگهداری و سرویسهای دورهای منظم دارند.
درک صحیح از نوع و کاربرد پمپ میتواند در تشخیص زودهنگام مشکلاتی مانند کاویتاسیون بسیار مؤثر باشد. هر دو نوع پمپ خانگی و صنعتی در صورت بهرهبرداری نادرست، مستعد ابتلا به کاویتاسیون هستند و آسیبهای ناشی از آن میتواند هزینههای زیادی را به کاربر تحمیل کند.
کاویتاسیون چیست؟
کاویتاسیون یک پدیده فیزیکی است که در اثر تشکیل، رشد و ترکیدن حبابهای بخار درون یک سیال رخ میدهد. این پدیده زمانی اتفاق میافتد که فشار محلی سیال به مقداری کمتر از فشار بخار سیال در دمای محیط کاهش یابد. در چنین شرایطی، مایع به صورت لحظهای به بخار تبدیل میشود و حبابهای کوچکی تشکیل میدهد. این حبابها با حرکت به سمت مناطقی با فشار بالاتر، به سرعت ترکیده و انرژی قابل توجهی آزاد میکنند.
مکانیزم شکلگیری کاویتاسیون
برای درک بهتر کاویتاسیون، باید با مفهوم فشار بخار آشنا شویم. هر مایعی در هر دمایی دارای فشار بخار مشخصی است. وقتی فشار محلی سیال از این مقدار کمتر شود، مایع شروع به جوشیدن میکند. در پمپها، این کاهش فشار معمولاً در مناطقی رخ میدهد که سرعت سیال افزایش یافته و بر اساس اصل برنولی، فشار کاهش مییابد. این مناطق عمدتاً در ورودی پروانه، لبههای پرهها و نواحی با تغییر ناگهانی مسیر جریان سیال قرار دارند.
وقتی حبابهای بخار تشکیل شده به مناطق پرفشارتر منتقل میشوند، به صورت ناگهانی ترکیده و امواج فشاری شدیدی ایجاد میکنند. این امواج با سرعت بسیار بالا به سطوح فلزی پمپ برخورد کرده و باعث ایجاد خستگی موضعی و خوردگی میشوند. در طول زمان، این فرآیند تکراری میتواند باعث تخریب تدریجی سطوح فلزی، سوراخ شدن پروانه و محفظه پمپ، و در نهایت از کار افتادن کامل پمپ شود.
انواع کاویتاسیون
کاویتاسیون در پمپها به دو نوع اصلی تقسیم میشود که هر کدام ویژگیها و علل خاص خود را دارند. نوع اول کاویتاسیون ورودی نام دارد که به دلیل فشار مکش ناکافی در ورودی پمپ رخ میدهد. این نوع کاویتاسیون زمانی اتفاق میافتد که ارتفاع مکش مثبت خالص موجود کمتر از ارتفاع مکش مثبت خالص مورد نیاز پمپ باشد. نوع دوم کاویتاسیون خروجی یا هیدرولیکی نامیده میشود که به دلیل شرایط عملکردی نامناسب پمپ، مانند کارکرد در دبیهای خیلی کم یا خیلی زیاد، ایجاد میشود.
علائم و نشانههای کاویتاسیون در پمپها
شناسایی زودهنگام کاویتاسیون میتواند از بروز آسیبهای جدی و هزینههای سنگین تعمیرات جلوگیری کند. به همین دلیل، آشنایی با علائم و نشانههای این پدیده از اهمیت بالایی برخوردار است.
صداهای غیرعادی
یکی از بارزترین نشانههای کاویتاسیون، شنیدن صداهای غیرعادی از پمپ است. این صداها معمولاً به صورت ضربات متوالی، خشخش، یا صدای سنگریزه درون لولهها توصیف میشوند. این صداها از ترکیدن حبابهای بخار در نزدیکی سطوح فلزی ایجاد میشوند و با افزایش شدت کاویتاسیون، بلندتر و مکررتر میشوند. اگر از پمپ خود صداهایی غیر از صدای عادی موتور و جریان سیال میشنوید، احتمالاً کاویتاسیون در حال رخ دادن است.
لرزش و ارتعاش
لرزش غیرعادی پمپ نیز از علائم مهم کاویتاسیون است. ترکیدن حبابها و امواج فشاری ناشی از آن، نیروهای ضربهای متناوبی را به اجزای پمپ وارد میکنند که باعث ایجاد لرزش میشود. این لرزش ممکن است در مراحل اولیه کاویتاسیون خفیف باشد، اما با پیشرفت پدیده، شدت آن افزایش مییابد. لرزش بیش از حد میتواند به بلبرینگها، آببندها و سایر اجزای متحرک پمپ نیز آسیب برساند.
کاهش عملکرد و راندمان
کاویتاسیون باعث اختلال در جریان سیال درون پمپ میشود. حبابهای بخار فضایی را اشغال میکنند که باید توسط سیال پر شود و در نتیجه، حجم مؤثر سیال پمپاژ شده کاهش مییابد. این موضوع باعث میشود که پمپ نتواند دبی و فشار مورد انتظار را تأمین کند. اگر متوجه شدید که پمپ شما دیگر مانند گذشته عملکرد ندارد و خروجی آن کاهش یافته است، احتمالاً کاویتاسیون در حال تأثیرگذاری بر عملکرد پمپ است.
افزایش دمای پمپ
ترکیدن مکرر حبابها انرژی گرمایی تولید میکند که میتواند باعث افزایش دمای محلی سیال و در نتیجه پمپ شود. اگر پمپ شما بیش از حد معمول گرم میشود، این موضوع میتواند نشانهای از کاویتاسیون باشد. البته افزایش دما میتواند دلایل دیگری نیز داشته باشد، اما در صورت مشاهده همزمان این علامت با سایر علائم، احتمال کاویتاسیون بسیار بالا است.
خوردگی و فرسایش سطحی

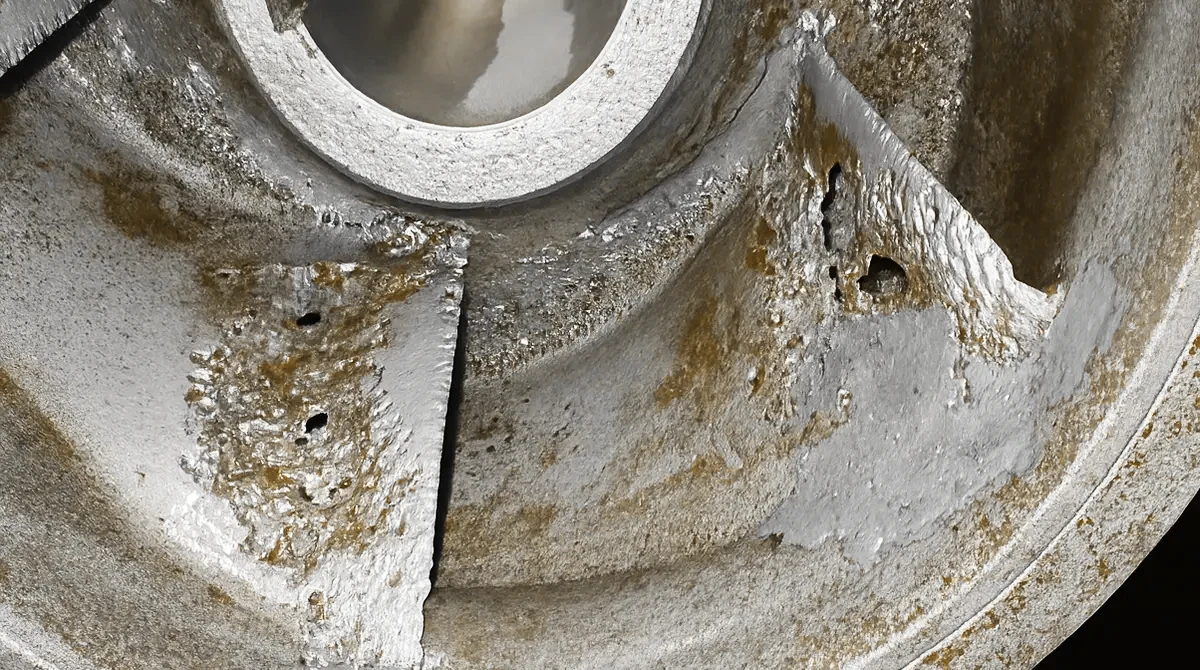

با گذشت زمان، کاویتاسیون باعث ایجاد خوردگی و فرسایش در سطوح فلزی پمپ میشود. این خوردگی معمولاً به صورت حفرههای کوچک و عمیق در پروانه و محفظه پمپ ظاهر میشود. در موارد شدید، ممکن است سوراخهایی در فلز ایجاد شود که نشاندهنده آسیبهای پیشرفته کاویتاسیون است. بازرسی دورهای اجزای داخلی پمپ میتواند به شناسایی این نوع آسیبها کمک کند.
مضرات و پیامدهای کاویتاسیون
کاویتاسیون پدیدهای نیست که بتوان آن را نادیده گرفت. عواقب و مضرات این پدیده میتواند هم از نظر اقتصادی و هم از نظر ایمنی بسیار جدی باشد.
آسیب به پروانه پمپ
پروانه پمپ یکی از حساسترین اجزا در برابر کاویتاسیون است. حبابهای ترکیده شده، امواج فشاری شدیدی تولید میکنند که به سطح پرههای پروانه برخورد میکنند. این ضربات مکرر باعث خستگی فلز و در نهایت ترکخوردگی یا شکستگی پرهها میشود. تعویض پروانه یکی از پرهزینهترین تعمیرات پمپ است و در موارد شدید، ممکن است تعویض کامل پمپ ضروری باشد.
آسیب به محفظه پمپ
محفظه پمپ نیز از کاویتاسیون در امان نیست. فرسایش و خوردگی ناشی از ترکیدن حبابها میتواند باعث نازک شدن دیوارههای محفظه و در نهایت سوراخ شدن آن شود. این موضوع نه تنها باعث نشتی سیال میشود، بلکه میتواند خطرات ایمنی نیز به همراه داشته باشد، بهویژه اگر پمپ سیالات خطرناک یا داغ را پمپاژ میکند.
کاهش عمر مفید پمپ
کاویتاسیون با ایجاد تنشهای مکانیکی و شیمیایی بر اجزای پمپ، عمر مفید آن را به طور قابل توجهی کاهش میدهد. پمپی که در شرایط کاویتاسیون کار میکند، ممکن است ظرف چند ماه به اندازه چند سال فرسوده شود. این کاهش عمر مفید به معنای هزینههای اضافی برای تعمیرات مکرر و تعویض زودهنگام تجهیزات است.
افزایش مصرف انرژی
وقتی کاویتاسیون رخ میدهد، پمپ برای رسیدن به دبی و فشار مورد نظر باید بیشتر کار کند. این به معنای افزایش مصرف برق و در نتیجه افزایش هزینههای انرژی است. علاوه بر این، راندمان پمپ به شدت کاهش مییابد و بخش قابل توجهی از انرژی مصرفی به جای مفید بودن، به صورت گرما و اتلاف انرژی ظاهر میشود.
اختلال در فرآیندهای صنعتی
در صنایع مختلف، کاویتاسیون میتواند باعث اختلال در فرآیندهای تولید شود. کاهش دبی و فشار خروجی پمپ ممکن است باعث توقف خط تولید، تولید محصولات نامرغوب، یا حتی خطرات ایمنی شود. در صنایعی مانند نیروگاهها، پالایشگاهها و کارخانههای شیمیایی، این اختلالات میتوانند هزینههای بسیار سنگینی را به همراه داشته باشند.
راههای جلوگیری از کاویتاسیون در پمپها
پیشگیری از کاویتاسیون همیشه بهتر از درمان آن است. با رعایت نکات و راهکارهای زیر میتوانید از بروز این پدیده مخرب جلوگیری کرده و عمر مفید پمپهای خود را افزایش دهید.
طراحی صحیح سیستم مکش
یکی از مهمترین عوامل در جلوگیری از کاویتاسیون، طراحی صحیح سیستم مکش است. لوله مکش باید به اندازه کافی بزرگ باشد تا افت فشار در آن به حداقل برسد. همچنین، طول لوله مکش باید تا حد امکان کوتاه باشد و از زانوها و اتصالات غیرضروری که باعث افت فشار میشوند، اجتناب شود. نصب یک لوله مستقیم به طول حداقل پنج برابر قطر لوله در ورودی پمپ، میتواند به ایجاد جریان یکنواخت و کاهش احتمال کاویتاسیون کمک کند.
کنترل ارتفاع مکش
ارتفاع مکش مثبت خالص موجود باید همیشه بیشتر از ارتفاع مکش مثبت خالص مورد نیاز پمپ باشد. این موضوع در انتخاب محل نصب پمپ بسیار مهم است. پمپ باید تا حد امکان نزدیک به منبع سیال نصب شود تا ارتفاع مکش کاهش یابد. در صورت امکان، نصب پمپ در پایینترین نقطه سیستم و زیر سطح سیال، بهترین راهکار برای حذف مشکل ارتفاع مکش است.
جلوگیری از ورود هوا به سیستم
هوای ورودی به سیستم مکش میتواند نقطه شروعی برای تشکیل حبابها و تشدید کاویتاسیون باشد. اطمینان حاصل کنید که تمام اتصالات لوله مکش کاملاً آببندی شدهاند و هیچ نشتی در این بخش وجود ندارد. همچنین، سرعت ورود سیال به پمپ نباید بیش از حد بالا باشد، زیرا این موضوع میتواند باعث تشکیل گرداب و ورود هوا شود.
کارکرد پمپ در نقطه بهینه
هر پمپی دارای یک نقطه عملکرد بهینه است که در آن راندمان بیشترین و احتمال کاویتاسیون کمترین است. پمپ را در محدوده دبی توصیه شده توسط سازنده کار دهید و از کارکردن آن در دبیهای خیلی کم یا خیلی زیاد اجتناب کنید. استفاده از شیرهای کنترلی مناسب و سیستمهای کنترل سرعت متغیر میتواند به حفظ پمپ در نقطه بهینه کمک کند.
استفاده از پمپ مناسب
انتخاب پمپ مناسب برای کاربرد مورد نظر از اهمیت بالایی برخوردار است. پمپ انتخابی باید قادر به تأمین دبی و فشار مورد نیاز باشد و در عین حال،NPSH موجود سیستم باید از NPSH مورد نیاز پمپ بیشتر باشد. مشورت با متخصصان و استفاده از کاتالوگهای فنی سازندگان میتواند در انتخاب صحیح پمپ بسیار مؤثر باشد.
نگهداری و سرویس دورهای
نگهداری منظم پمپ میتواند از بروز مشکلاتی که منجر به کاویتاسیون میشوند، جلوگیری کند. بازرسی دورهای پروانه، محفظه، آببندها و یاتاقانها را در برنامه نگهداری خود قرار دهید. همچنین، بررسی و تعویض به موقع قطعات فرسوده میتواند از ایجاد شرایط مساعد برای کاویتاسیون جلوگیری کند.
کنترل دمای سیال
دمای بالای سیال باعث کاهش فشار بخار و در نتیجه افزایش احتمال کاویتاسیون میشود. در صورت امکان، دمای سیال ورودی به پمپ را کنترل کنید و از ورود سیالات داغ غیرمنتظره به پمپ جلوگیری نمایید. استفاده از سیستمهای خنککننده در صورت نیاز میتواند به کنترل دما کمک کند.
نکات تکمیلی برای مدیریت بهتر کاویتاسیون
علاوه بر راهکارهای اصلی ذکر شده، نکات تکمیلی زیر میتوانند به شما در مدیریت بهتر و جلوگیری از کاویتاسیون کمک کنند.
استفاده از مواد مقاوم
در مواردی که کاویتاسیون اجتنابناپذیر است، استفاده از پمپهایی با پروانه و محفظه ساخته شده از مواد مقاوم در برابر خوردگی و فرسایش میتواند عمر مفید تجهیزات را افزایش دهد. آلیاژهای ضدزنگ، برنز فسفری و برخی پلاستیکهای مهندسی مقاومت خوبی در برابر کاویتاسیون دارند.
نصب سیستمهای پایش و نظارتی
استفاده از سنسورهای فشار، دما و ارتعاش میتواند به شناسایی زودهنگام شرایط مساعد برای کاویتاسیون کمک کند. سیستمهای پایش آنلاین میتوانند تغییرات غیرعادی در پارامترهای عملکردی پمپ را تشخیص داده و هشدارهای لازم را صادر کنند.
آموزش پرسنل
آموزش صحیح اپراتورها و تکنسینهای نگهداری در مورد شناسایی علائم کاویتاسیون و روشهای پیشگیری از آن، میتواند نقش مهمی در کاهش بروز این مشکل داشته باشد. درک صحیح از اصول عملکرد پمپ و شرایط ایجاد کاویتاسیون، اولین قدم در پیشگیری از آن است.
مستندسازی و ثبت اطلاعات
ثبت دقیق اطلاعات عملکردی پمپ شامل دبی، فشار، دما و مصرف انرژی میتواند به شناسایی تغییرات تدریجی و احتمالی که نشاندهنده شروع کاویتاسیون هستند، کمک کند. مقایسه این اطلاعات با مقادیر اولیه و نرمال، امکان تشخیص زودهنگام مشکلات را فراهم میکند.
جمعبندی
کاویتاسیون یکی از مخربترین پدیدههایی است که میتواند عمر و عملکرد پمپهای خانگی و صنعتی را به شدت تحت تأثیر قرار دهد. این پدیده در اثر تشکیل و ترکیدن حبابهای بخار درون سیال رخ میدهد و میتواند آسیبهای جدی به پروانه، محفظه و سایر اجزای پمپ وارد کند. شناخت علائم کاویتاسیون از جمله صداهای غیرعادی، لرزش، کاهش راندمان و افزایش دما، میتواند به تشخیص زودهنگام این مشکل کمک کند.
پیشگیری از کاویتاسیون نیازمند توجه به عوامل مختلفی از جمله طراحی صحیح سیستم مکش، کنترل ارتفاع مکش، جلوگیری از ورود هوا، کارکرد پمپ در نقطه بهینه، انتخاب پمپ مناسب و نگهداری دورهای است. با رعایت این نکات میتوان از بروز کاویتاسیون جلوگیری کرد و عمر مفید پمپها را افزایش داد.
اگر در حال حاضر با مشکلاتی در پمپهای خود مواجه هستید یا میخواهید از بروز کاویتاسیون در آینده جلوگیری کنید، توصیه میکنیم از مشاوره تخصصی بهرهمند شوید. سایت آتورشاپ با ارائه خدمات مشاوره تخصصی در زمینه پمپها و سیستمهای پمپاژ، میتواند به شما در انتخاب صحیح تجهیزات، طراحی سیستم مناسب و نگهداری صحیح پمپها کمک کند.
برای دریافت مشاوره رایگان و تخصصی، با شماره تلفن 0313204 تماس بگیرید. کارشناسان مجرب آتورشاپ آماده پاسخگویی به سؤالات شما و ارائه بهترین راهکارها برای رفع مشکلات پمپهای شما هستند. حفظ و نگهداری صحیح از پمپها، سرمایهگذاری هوشمندانهای است که در درازمدت از هزینههای سنگین تعمیرات و تعویض جلوگیری میکند.
