مزایای آب بندی با مکانیکال سیل

آیا می‌دانید نشتی در پمپ‌های صنعتی سالانه چه هزینه‌های سنگینی را به کارخانه‌ها تحمیل می‌کند؟ بسیاری از واحدهای صنعتی هنوز از روش‌های سنتی مانند پکینگ برای آب‌بندی تجهیزات خود استفاده می‌کنند و با مشکلاتی مانند نشتی مداوم، خرابی زودهنگام تجهیزات و هزینه‌های تعمیر و نگهداری بالا دست و پنجه نرم می‌کنند. در این مقاله جامع، به بررسی کامل مکانیکال سیل به عنوان یکی از پیشرفته‌ترین روش‌های آب‌بندی صنعتی می‌پردازیم و نشان می‌دهیم که چگونه این فناوری مدرن می‌تواند تحولی اساسی در عملکرد تجهیزات شما ایجاد کند.

در صنایع مختلف، یکی از چالش‌های اساسی که مهندسان و مسئولان نگهداری تجهیزات همواره با آن دست و پنجه نرم می‌کنند، مسئله نشتی در سیستم‌های پمپاژ و تجهیزات دوار است. تصور کنید در یک واحد صنعتی، پمپی که وظیفه انتقال سیالات خورنده یا داغ را بر عهده دارد، دچار نشتی مداوم شده و هر بار نیاز به تعمیرات اساسی پیدا می‌کند. این وضعیت نه تنها هزینه‌های تعمیر و نگهداری را به شکل چشمگیری افزایش می‌دهد، بلکه می‌تواند منجر به آلودگی محیط زیست، اتلاف محصول و حتی خطرات ایمنی برای کارکنان شود. بسیاری از کارخانجات و واحدهای تولیدی، سالانه مبالغ قابل توجهی را صرف تعویض مکرر قطعات آب‌بندی می‌کنند و این در حالی است که هنوز هم با مشکل نشتی دست و پنجه نرم می‌نمایند.

روش‌های سنتی آب‌بندی مانند استفاده از پکینگ‌های سنتی، علی‌رغم رایج بودن، محدودیت‌های جدی دارند که در ادامه این مقاله به تفصیل به آن‌ها خواهیم پرداخت. اما خبر خوب این است که فناوری مدرن آب‌بندی، راه‌حلی به مراتب کارآمدتر و مطمئن‌تر ارائه کرده است. مکانیکال سیل به عنوان یکی از پیشرفته‌ترین روش‌های آب‌بندی در صنعت، توانسته است بسیاری از مشکلات مربوط به نشتی را برطرف کند و عمر مفید تجهیزات را به طور چشمگیری افزایش دهد. در این مقاله جامع، قصد داریم شما را با تمام جنبه‌های آب‌بندی با مکانیکال سیل آشنا کنیم تا بتوانید تصمیم آگاهانه‌ای برای انتخاب بهترین روش آب‌بندی در صنعت خود بگیرید.

مکانیکال سیل چیست؟

مکانیکال سیل که در فارسی با نام‌های آب‌بند مکانیکی یا سیل مکانیکی نیز شناخته می‌شود، یک دستگاه آب‌بندی پیشرفته است که برای جلوگیری از نشت سیال در محل عبور شفت از بدنه پمپ یا سایر تجهیزات دوار استفاده می‌گردد. برخلاف روش‌های سنتی مانند پکینگ که بر فشار مکانیکی و اصطکاک تکیه دارند، مکانیکال سیل از یک سیستم آب‌بندی غیرتماسی یا کم‌تماس استفاده می‌کند که این امر باعث کاهش چشمگیر سایش و حرارت تولیدی می‌شود. ساختار اصلی یک مکانیکال سیل از دو سطح آب‌بندی صاف و پرداخت شده تشکیل شده که یکی از آن‌ها روی شفت نصب می‌شود و دیگری ثابت بوده و روی بدنه پمپ قرار می‌گیرد. این دو سطح با فشار فنر و فشار سیال، در تماس نزدیک با یکدیگر قرار می‌گیرند و یک آب‌بندی محکم و قابل اطمینان ایجاد می‌کنند. نکته بسیار مهم در طراحی مکانیکال سیل، استفاده از مواد و آلیاژهای مقاوم در برابر خوردگی و سایش است که عمر مفید بالایی را تضمین می‌نماید. در واقع می‌توان گفت مکانیکال سیل یکی از دستاوردهای مهم مهندسی مکانیک است که انقلابی در صنعت آب‌بندی ایجاد کرده است.

تاریخچه و تکامل مکانیکال سیل در صنعت

استفاده از مکانیکال سیل در صنعت به اوایل قرن بیستم بازمی‌گردد، زمانی که نیاز به آب‌بندی پمپ‌های صنعتی با فشار و دمای بالاتر احساس شد. در آن زمان، پکینگ‌های سنتی توانایی تحمل شرایط سخت صنعتی را نداشتند و نشتی‌های مداوم باعث اتلاف انرژی و محصول می‌شد. با پیشرفت تکنولوژی و توسعه مواد جدید مانند کاربید سیلیسیم، تنگستن کاربید و کربن صنعتی، عملکرد مکانیکال سیل‌ها به طور قابل توجهی بهبود یافت. امروزه مکانیکال سیل‌های مدرن می‌توانند فشارهایی تا صدها بار و دماهایی از منهای صد تا مثبت چهارصد درجه سانتیگراد را تحمل کنند. این تکامل مستمر باعث شده است که مکانیکال سیل به انتخاب اول مهندسان در اکثر کاربردهای صنعتی تبدیل شود.

کاربردهای گسترده مکانیکال سیل در صنایع مختلف

یکی از مهم‌ترین دلایل محبوبیت مکانیکال سیل، تنوع بالای کاربردهای آن در صنایع گوناگون است. در صنعت نفت، گاز و پتروشیمی، مکانیکال سیل‌ها برای آب‌بندی پمپ‌های انتقال نفت خام، مواد شیمیایی خورنده و سیالات با دمای بالا استفاده می‌شوند. این صنایع به دلیل ماهیت خطرناک سیالات و فشارهای عملیاتی بالا، نیازمند آب‌بندی بسیار مطمئن هستند و مکانیکال سیل بهترین گزینه برای این کاربردهاست. در صنعت آب و فاضلاب، پمپ‌های آب‌رسانی شهری و تصفیه‌خانه‌ها به طور گسترده از مکانیکال سیل استفاده می‌کنند زیرا این روش آب‌بندی، آلودگی آب را به حداقل می‌رساند و نیاز به تعمیرات مکرر را حذف می‌نماید. صنعت داروسازی و غذایی نیز از کاربران پر و پاقرص مکانیکال سیل هستند، چرا که در این صنایع، بهداشت و جلوگیری از آلودگی محصول از اهمیت حیاتی برخوردار است و مکانیکال سیل‌های بهداشتی با استانداردهای سختگیرانه طراحی می‌شوند. نیروگاه‌های حرارتی و هسته‌ای، صنایع معدنی، کاغذسازی و بسیاری از صنایع دیگر نیز از مکانیکال سیل برای آب‌بندی تجهیزات خود بهره می‌برند. حتی در خودروسازی و صنایع نظامی نیز از انواع خاصی از مکانیکال سیل استفاده می‌شود که نشان‌دهنده وسعت کاربرد این فناوری است.

انواع مکانیکال سیل و تفاوت‌های آن‌ها

مکانیکال سیل‌ها بر اساس معیارهای مختلفی دسته‌بندی می‌شوند و شناخت انواع آن‌ها برای انتخاب صحیح بسیار حیاتی است. از نظر تعداد سطوح آب‌بندی، مکانیکال سیل‌ها به سه دسته تکی، دوتایی و چندگانه تقسیم می‌شوند. مکانیکال سیل تکی که ساده‌ترین نوع است، تنها یک سطح آب‌بندی دارد و برای کاربردهای عمومی با فشار و دمای متوسط مناسب است. مکانیکال سیل دوتایی یا دوبل از دو سطح آب‌بندی استفاده می‌کند که بین آن‌ها یک محفظه وجود دارد و این نوع برای کاربردهای سخت‌تر با سیالات سمی، قابل اشتعال یا بسیار گران‌قیمت ایده‌آل است. در صورت نشتی سطح اول، سطح دوم از خروج سیال جلوگیری می‌کند و این ویژگی ایمنی بسیار مهمی محسوب می‌شود. مکانیکال سیل‌های چندگانه نیز برای شرایط بسیار سخت طراحی شده‌اند.

از نظر جهت عملکرد، مکانیکال سیل‌ها به دو دسته داخلی و خارجی تقسیم می‌شوند. در نوع داخلی، سیال تحت فشار در سمت محفظه پمپ قرار دارد و این نوع رایج‌ترین نوع مورد استفاده است. در نوع خارجی، سیال در سمت اتمسفر قرار می‌گیرد و این نوع برای کاربردهایی که سیال نباید با محیط بیرون تماس پیدا کند، مناسب است. همچنین از نظر ساختار فنری، مکانیکال سیل‌ها می‌توانند فنر داخلی یا فنر خارجی داشته باشند که هر کدام مزایای خاص خود را دارند. انتخاب نوع مناسب مکانیکال سیل بستگی به شرایط عملیاتی شامل فشار، دما، نوع سیال، سرعت شفت و بودجه دارد و توصیه می‌شود برای این انتخاب حتماً با کارشناسان متخصص مشورت شود.

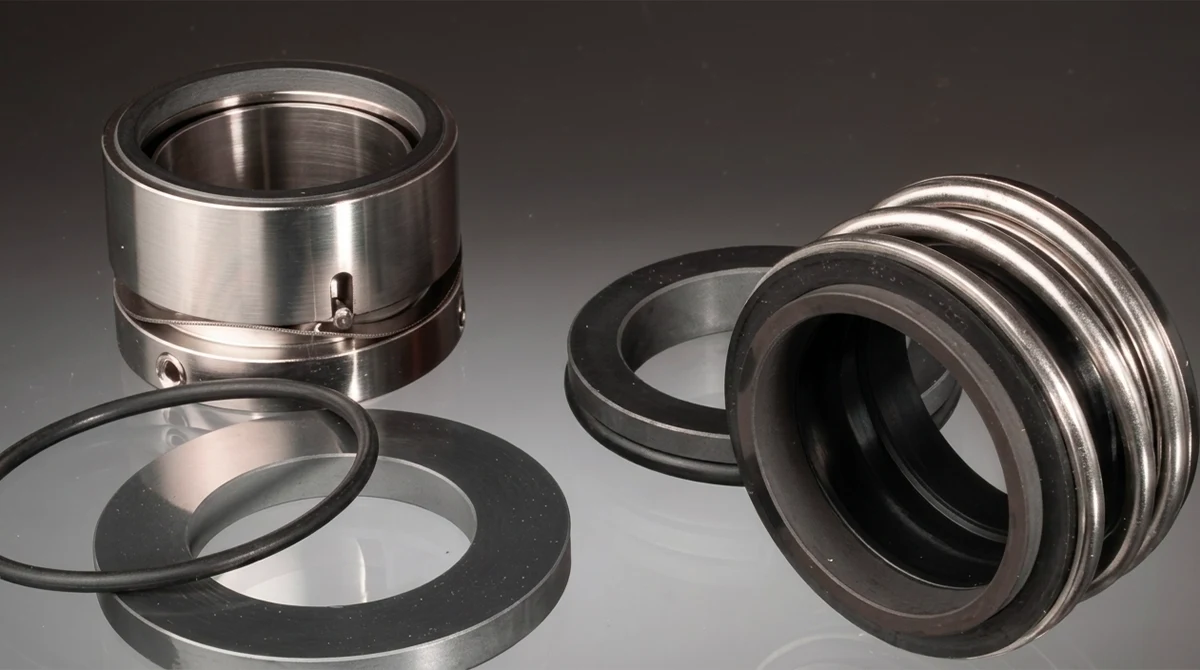

جنس‌ها و مواد ساخت مکانیکال سیل

انتخاب صحیح جنس قطعات مکانیکال سیل یکی از مهم‌ترین عوامل در عملکرد و طول عمر آن است. هر جزء از مکانیکال سیل باید با توجه به شرایط محیطی و نوع سیال انتخاب شود تا بهترین عملکرد حاصل گردد. در ادامه به بررسی مهم‌ترین جنس‌های مورد استفاده در ساخت مکانیکال سیل می‌پردازیم.

جنس‌های مربوط به سطوح آب‌بندی

سطوح آب‌بندی که نقش اصلی در جلوگیری از نشتی را بر عهده دارند، معمولاً از مواد بسیار سخت و مقاوم ساخته می‌شوند. کاربید سیلیسیم یکی از محبوب‌ترین مواد برای این منظور است زیرا مقاومت شیمیایی عالی، مقاومت سایشی بالا و هدایت حرارتی خوبی دارد. این ماده برای اکثر سیالات صنعتی از جمله اسیدها و بازهای غلیظ مناسب است. تنگستن کاربید نیز گزینه دیگری است که سختی بسیار بالایی دارد و برای کاربردهایی با ذرات ساینده مناسب است. کربن صنعتی یا گرافیت نیز به دلیل خودروانکاری و مقاومت شیمیایی بالا، به عنوان سطح متحرک در بسیاری از مکانیکال سیل‌ها استفاده می‌شود. ترکیب کاربید سیلیسیم با کربن، یکی از رایج‌ترین و مؤثرترین ترکیبات برای سطوح آب‌بندی است.

جنس‌های مربوط به اِلاستومرها و اورینگ‌ها

اِلاستومرها که نقش آب‌بندی ثانویه و نگهداری فشار را بر عهده دارند، باید با دقت فراوانی انتخاب شوند. ویتون یا FKM برای مقاومت در برابر حرارت بالا و مواد شیمیایی قوی استفاده می‌شود و می‌تواند دماهای تا حدود دویست درجه سانتیگراد را تحمل کند. EPDM برای کاربردهایی که شامل آب داغ، بخار و الکل‌ها هستند، گزینه مناسبی است. نئوپرن یا CR نیز مقاومت خوبی در برابر روغن‌ها و گریس‌ها دارد. برای کاربردهای خاص با دمای بسیار پایین، از مواد خاصی مانند پرفلوئوروالاستومر استفاده می‌شود.

جنس‌های فلزی و سایر اجزا

بخش‌های فلزی مکانیکال سیل شامل فنر، بوش و سایر قطعات نگهدارنده معمولاً از فولاد ضدزنگ ساخته می‌شوند. فولاد ضدزنگ مانند 304 و 316 رایج‌ترین گزینه‌ها هستند و برای اکثر کاربردهای عمومی مناسب‌اند. برای محیط‌های بسیار خورنده، از آلیاژهای خاص مانند Hastelloy یا تیتانیوم استفاده می‌شود. انتخاب صحیح جنس فلزی به ویژه در محیط‌هایی که شامل کلریدها هستند، بسیار حیاتی است زیرا خوردگی تنشی می‌تواند باعث شکست ناگهانی قطعه شود.

مزایای استفاده از مکانیکال سیل نسبت به پکینگ

حالا که با ساختار و انواع مکانیکال سیل آشنا شدیم، بیایید به مهم‌ترین بخش این مقاله یعنی مقایسه مزایای مکانیکال سیل با پکینگ بپردازیم. این مقایسه به شما کمک می‌کند تا تصمیم آگاهانه‌تری در انتخاب روش آب‌بندی مناسب برای تجهیزات خود بگیرید.

کاهش چشمگیر نشتی

مهم‌ترین مزیت مکانیکال سیل نسبت به پکینگ، کاهش چشمگیر نشتی است. در روش پکینگ سنتی، همیشه مقداری نشتی مجاز در نظر گرفته می‌شود که این نشتی می‌تواند از چند قطره تا چند لیتر در ساعت متغیر باشد. این نشتی علاوه بر اتلاف محصول، می‌تواند باعث آلودگی محیط زیست و خطرات ایمنی شود. در مقابل، مکانیکال سیل با طراحی دقیق و سطوح پرداخت شده، نشتی را به حداقل ممکن می‌رساند و در شرایط ایده‌آل، نشتی قابل مشاهده‌ای وجود نخواهد داشت. این ویژگی به ویژه در صنایعی که با سیالات سمی، قابل اشتعال یا گران‌قیمت سروکار دارند، از اهمیت حیاتی برخوردار است.

افزایش قابل توجه عمر مفید تجهیزات

پکینگ‌ها به دلیل تماس مستقیم و اصطکاک مداوم با شفت، باعث سایش شفت می‌شوند. این سایش در طول زمان باعث می‌شود که شفت نازک‌تر شود و در نهایت نیاز به تعویض کامل شفت پیدا شود که هزینه بسیار بالایی دارد. مکانیکال سیل به دلیل طراحی غیرتماسی یا کم‌تماس، سایش شفت را به حداقل می‌رساند و عمر شفت و یاتاقان‌ها را به طور چشمگیری افزایش می‌دهد. همچنین در پکینگ، برای جلوگیری از نشتی، نیاز به سفت کردن مداوم است که این کار فشار زیادی بر شفت و یاتاقان‌ها وارد می‌کند. در مکانیکال سیل، این مشکل وجود ندارد و تجهیزات با آرامش بیشتری کار می‌کنند.

کاهش مصرف انرژی و افزایش راندمان

یکی از مزایایی که اغلب نادیده گرفته می‌شود، تأثیر مکانیکال سیل بر مصرف انرژی است. پکینگ‌ها به دلیل اصطکاک مداوم با شفت، توان قابل توجهی را مصرف می‌کنند که این توان به صورت حرارت تلف می‌شود. این حرارت علاوه بر اتلاف انرژی، می‌تواند باعث آسیب به پکینگ و قطعات اطراف شود. مکانیکال سیل با کاهش اصطکاک، تلفات انرژی را به حداقل می‌رساند و راندمان پمپ را افزایش می‌دهد. در یک پمپ بزرگ صنعتی، استفاده از مکانیکال سیل به جای پکینگ می‌تواند صرفه‌جویی قابل توجهی در مصرف برق ایجاد کند که در طول زمان، هزینه اولیه بالاتر مکانیکال سیل را جبران می‌نماید.

کاهش هزینه‌های تعمیر و نگهداری

اگرچه هزینه اولیه مکانیکال سیل بیشتر از پکینگ است، اما در بلندمدت، هزینه‌های تعمیر و نگهداری به طور قابل توجهی کاهش می‌یابد. پکینگ‌ها نیاز به تعویض مکرر دارند و هر بار تعویض، مستلزم توقف دستگاه و هزینه نیروی کار است. همچنین در پکینگ، تنظیم فشار واشر نیاز به تخصص دارد و تنظیم نادرست می‌تواند باعث نشتی یا آسیب به شفت شود. مکانیکال سیل‌ها عمر طولانی‌تری دارند و تعویض آن‌ها ساده‌تر و سریع‌تر انجام می‌شود. بسیاری از کارخانجات گزارش داده‌اند که با استفاده از مکانیکال سیل، هزینه‌های تعمیر و نگهداری سالانه آن‌ها تا پنجاه درصد کاهش یافته است.

عملکرد بهتر در شرایط سخت

پکینگ‌ها در شرایط دما و فشار بالا، محدودیت‌های جدی دارند و ممکن است بسوزند، ذوب شوند یا خواص خود را از دست بدهند. مکانیکال سیل‌ها می‌توانند در محدوده وسیع‌تری از دما و فشار کار کنند و عملکرد قابل اطمینانی ارائه دهند. همچنین در کاربردهایی که شفت با سرعت بالا می‌چرخد، پکینگ‌ها به سرعت فرسوده می‌شوند در حالی که مکانیکال سیل‌ها برای سرعت‌های بالا طراحی شده‌اند. این توانایی عملکرد در شرایط سخت، مکانیکال سیل را به انتخاب اول برای بسیاری از کاربردهای صنعتی سنگین تبدیل کرده است.

ایمنی بالاتر و سازگاری با محیط زیست

در صنایعی که با مواد سمی یا خطرناک کار می‌کنند، نشتی حتی مقادیر کم نیز می‌تواند خطرناک باشد. مکانیکال سیل با کاهش چشمگیر نشتی، ایمنی محیط کار را افزایش می‌دهد و خطرات ناشی از تماس کارکنان با مواد شیمیایی خطرناک را به حداقل می‌رساند. همچنین از نظر زیست‌محیطی، کاهش نشتی به معنای آلودگی کمتر خاک و آب‌های زیرزمینی است که این موضوع به ویژه در صنایع نفت و گاز اهمیت زیادی دارد. رعایت استانداردهای زیست‌محیطی سختگیرانه، بدون استفاده از مکانیکال سیل بسیار دشوار است.

معایب مکانیکال سیل که باید بدانید

برای ارائه یک دیدگاه متعادل، لازم است به معایب مکانیکال سیل نیز اشاره کنیم تا بتوانید تصمیم آگاهانه‌تری بگیرید.

هزینه اولیه بالاتر

مهم‌ترین عیب مکانیکال سیل، هزینه خرید اولیه بالاتر آن نسبت به پکینگ است. یک مکانیکال سیل با کیفیت می‌تواند چندین برابر یک پکینگ معمولی هزینه داشته باشد. با این حال، همان‌طور که اشاره شد، این هزینه اولیه در بلندمدت با کاهش هزینه‌های تعمیر و نگهداری و افزایش عمر تجهیزات جبران می‌شود. برای محاسبه دقیق صرفه‌جویی، باید هزینه‌های چرخه عمر کامل را در نظر بگیرید نه فقط هزینه خرید اولیه.

نیاز به نصب دقیق و تخصصی

نصب مکانیکال سیل نیاز به دقت و تخصص بیشتری نسبت به پکینگ دارد. هرگونه خطا در نصب مانند عدم تراز صحیح، آسیب به سطوح آب‌بندی یا نصب نادرست اورینگ‌ها می‌تواند باعث نشتی یا خرابی زودهنگام شود. به همین دلیل، توصیه می‌شود نصب توسط افراد آموزش‌دیده و با استفاده از ابزارهای مناسب انجام شود. خوشبختانه با آموزش‌های مناسب و رعایت دستورالعمل‌های سازنده، این مشکل قابل حل است.

حساسیت به ذرات ساینده

برخی از انواع مکانیکال سیل، به ویژه انواع تکی، نسبت به ذرات ساینده موجود در سیال حساس هستند. این ذرات می‌توانند باعث آسیب به سطوح آب‌بندی و کاهش عمر مفید مکانیکال سیل شوند. برای حل این مشکل، می‌توان از فیلترهای مناسب استفاده کرد یا مکانیکال سیل‌هایی با جنس‌های مقاوم‌تر در برابر سایش انتخاب نمود.

نکات مهم در انتخاب و نگهداری مکانیکال سیل

برای اینکه از مزایای مکانیکال سیل به طور کامل بهره‌مند شوید، رعایت چند نکته کلیدی ضروری است. اول از همه، انتخاب صحیح مکانیکال سیل بر اساس شرایط عملیاتی بسیار مهم است. عواملی مانند نوع سیال، دما، فشار، سرعت شفت و شرایط محیطی باید در نظر گرفته شوند. استفاده از مکانیکال سیل نامناسب می‌تواند باعث خرابی زودهنگام و مشکلات متعدد شود. دوم، نصب صحیح و دقیق است که نقش حیاتی در عملکرد مکانیکال سیل دارد. سوم، نگهداری منظم و بازرسی دوره‌ای می‌تواند از خرابی‌های ناگهانی جلوگیری کند و عمر مفید مکانیکال سیل را افزایش دهد. چهارم، استفاده از سیال شستشو یا فلاشینگ در صورت نیاز می‌تواند به خنک‌سازی و تمیز نگه داشتن سطوح آب‌بندی کمک کند.

جمع‌بندی و پیشنهاد نهایی

در این مقاله جامع، به طور کامل با مکانیکال سیل، انواع، جنس‌ها و مزایای آن نسبت به پکینگ آشنا شدیم. همان‌طور که مشاهده کردید، مکانیکال سیل مزایای متعددی دارد که از جمله مهم‌ترین آن‌ها می‌توان به کاهش چشمگیر نشتی، افزایش عمر تجهیزات، کاهش مصرف انرژی، کاهش هزینه‌های تعمیر و نگهداری در بلندمدت، عملکرد بهتر در شرایط سخت و ایمنی بالاتر اشاره کرد. اگرچه هزینه اولیه مکانیکال سیل بیشتر از پکینگ است، اما با در نظر گرفتن هزینه‌های چرخه عمر، استفاده از مکانیکال سیل در اکثر کاربردهای صنعتی اقتصادی‌تر و منطقی‌تر است.

انتخاب صحیح مکانیکال سیل و نصب و نگهداری مناسب آن، نیازمند تخصص و تجربه کافی است. با توجه به اینکه انتخاب نادرست می‌تواند منجر به خرابی زودهنگام و هزینه‌های اضافی شود، توصیه می‌کنیم حتماً از مشاوره متخصصان استفاده کنید. تیم کارشناسان آتورصنعت با سال‌ها تجربه در زمینه تأمین و نصب انواع مکانیکال سیل صنعتی، آماده ارائه مشاوره تخصصی و رایگان به شما هستند. کارشناسان ما می‌توانند بر اساس شرایط خاص تجهیزات شما، بهترین نوع مکانیکال سیل را پیشنهاد دهند و در تمام مراحل انتخاب، خرید، نصب و نگهداری همراه شما باشند. برای دریافت مشاوره رایگان و اطلاعات بیشتر درباره محصولات و خدمات آتورصنعت، با ما به شماره 03132004 تماس بگیرید و از تخصص و تجربه تیم ما بهره‌مند شوید.
