محاسبه هد پمپ سیرکولاتور | راهنمای کامل انتخاب پمپ

مقدمه

در بسیاری از پروژه‌های تاسیساتی، از سیستم‌های گرمایشی ساختمان گرفته تا موتورخانه‌ها، چیلرها و مدارهای بسته صنعتی، یکی از مهم‌ترین پرسش‌ها این است که چگونه می‌توان عملکرد گردش سیال را به شکلی دقیق، کم‌هزینه و پایدار تضمین کرد. پاسخ این پرسش در بسیاری از موارد به انتخاب درست پمپ سیرکولاتور و مهم‌تر از آن، به محاسبه هد پمپ سیرکولاتور برمی‌گردد. موضوعی که در نگاه اول شاید صرفاً یک عدد فنی به نظر برسد، اما در عمل می‌تواند مرز میان یک سیستم کارآمد و یک سیستم پرهزینه، پرصدا و مستعد خرابی باشد.

اگر هد پمپ کمتر از مقدار مورد نیاز انتخاب شود، سیال به درستی در مدار گردش نمی‌کند و اگر بیش از حد در نظر گرفته شود، مصرف انرژی بالا می‌رود، استهلاک تجهیزات بیشتر می‌شود و تعادل هیدرولیکی سیستم به هم می‌ریزد. به همین دلیل، تعیین هد پمپ سیرکولاتور فقط یک مرحله از انتخاب پمپ نیست، بلکه هسته اصلی تصمیم‌گیری مهندسی در طراحی مدار به شمار می‌آید.

همین اهمیت باعث می‌شود که بسیاری از فعالان حوزه تاسیسات، مهندسان مکانیک، پیمانکاران و حتی مالکان ساختمان‌ها به دنبال درک دقیق‌تری از این مفهوم باشند. واقعیت این است که محاسبه هد پمپ سیرکولاتور تنها به یک فرمول ساده محدود نمی‌شود، بلکه به شناخت رفتار سیال، افت فشار در لوله‌ها، نوع تجهیزات نصب‌شده در مدار، دبی مورد نیاز و مشخصات خود پمپ وابسته است. هرچه این شناخت عمیق‌تر باشد، انتخاب نهایی دقیق‌تر و عملکرد سیستم مطمئن‌تر خواهد بود.

در ادامه این مقاله تلاش می‌کنیم ابتدا با پمپ سیرکولاتور آشنا شویم، سپس نحوه عملکرد و انواع آن را بررسی کنیم و در نهایت به مهم‌ترین بخش یعنی نحوه محاسبه هد پمپ سیرکولاتور و انتخاب صحیح آن بپردازیم.

پمپ سیرکولاتور چیست؟

پمپ سیرکولاتور یکی از پرکاربردترین انواع پمپ‌های تاسیساتی است که وظیفه اصلی آن به گردش درآوردن سیال در یک مدار بسته یا نیمه‌بسته است. این پمپ معمولاً در سیستم‌های گرمایش مرکزی، پکیج‌ها، موتورخانه‌ها، سیستم‌های سرمایشی، فن‌کویل‌ها، هواسازها و حتی برخی فرآیندهای صنعتی مورد استفاده قرار می‌گیرد.

تفاوت اصلی این پمپ با بسیاری از پمپ‌های انتقال این است که پمپ سیرکولاتور معمولاً برای جابه‌جایی مستمر سیال در یک حلقه مشخص طراحی می‌شود، نه برای انتقال سیال از یک منبع به یک مقصد دوردست. به همین علت، در انتخاب این پمپ بیش از هر چیز باید به دبی و هد مورد نیاز مدار توجه کرد.

وقتی از محاسبه هد پمپ سیرکولاتور صحبت می‌کنیم، در واقع در حال تعیین میزان انرژی لازم برای غلبه بر مقاومت‌های موجود در مسیر گردش سیال هستیم؛ مقاومتی که از اصطکاک در لوله‌ها، زانویی‌ها، شیرآلات، مبدل‌ها و سایر تجهیزات ناشی می‌شود.

نحوه کار پمپ سیرکولاتور

برای درک بهتر اهمیت هد، ابتدا باید نحوه عملکرد این پمپ را بشناسیم. پمپ سیرکولاتور عموماً با استفاده از یک الکتروموتور کار می‌کند که انرژی مکانیکی را به پروانه منتقل می‌کند. پروانه با چرخش خود به سیال انرژی می‌دهد و باعث افزایش سرعت و فشار آن در مدار می‌شود.

در نتیجه، سیال می‌تواند مسیرهای مختلف لوله‌کشی را طی کند و پس از عبور از تجهیزات مصرف‌کننده یا تبادل‌کننده حرارت، دوباره به چرخه بازگردد. در سیستم‌های گرمایشی، این گردش باعث انتقال یکنواخت حرارت از دیگ یا منبع تولید حرارت به مصرف‌کننده‌ها می‌شود و در سیستم‌های سرمایشی نیز نقش مشابهی در انتقال برودت دارد.

عملکرد صحیح این فرآیند کاملاً وابسته به این است که محاسبه هد پمپ سیرکولاتور به درستی انجام شده باشد، زیرا هد کمتر از نیاز موجب افت کارایی و هد بیش از اندازه موجب افزایش مصرف انرژی و استهلاک سیستم خواهد شد.

انواع پمپ سیرکولاتور

پمپ‌های سیرکولاتور بر اساس طراحی، نحوه نصب و نوع موتور به چند دسته مختلف تقسیم می‌شوند که شناخت آن‌ها برای انتخاب صحیح بسیار مهم است.

پمپ سیرکولاتور خطی (Inline)

پمپ سیرکولاتور خطی که معمولاً با نام پمپ اینلاین نیز شناخته می‌شود، یکی از پرکاربردترین انواع پمپ در سیستم‌های تاسیسات ساختمانی است. پمپ سیرکولاتور خطی که با عنوان پمپ اینلاین نیز شناخته می‌شود، به گونه‌ای طراحی شده است که ورودی و خروجی آن در یک راستا و روی یک محور قرار دارند و مستقیماً در مسیر لوله نصب می‌شود. همین ویژگی باعث می‌شود که نصب آن بسیار ساده، کم‌هزینه و مناسب فضاهای محدود مانند موتورخانه‌های ساختمانی، رایزرها و سیستم‌های گرمایش مرکزی باشد.

در این نوع پمپ، بدنه معمولاً به صورت عمودی یا افقی در امتداد لوله قرار می‌گیرد و نیازی به فونداسیون جداگانه یا شاسی سنگین ندارد. این طراحی جمع‌وجور علاوه بر صرفه‌جویی در فضا، موجب کاهش هزینه‌های لوله‌کشی و اتصالات اضافی نیز می‌شود. در بسیاری از پروژه‌های مسکونی و اداری، زمانی که محاسبه هد پمپ سیرکولاتور نشان‌دهنده هد و دبی متوسط باشد، مدل‌های خطی انتخابی بسیار منطقی و اقتصادی محسوب می‌شوند.

از نظر عملکرد، پمپ‌های خطی معمولاً برای مدارهای بسته با ظرفیت متوسط طراحی شده‌اند و می‌توانند در سیستم‌های گرمایش آب‌گرم، چیلرها، فن‌کویل‌ها و هواسازها به‌خوبی ایفای نقش کنند. بسیاری از مدل‌های جدید این پمپ‌ها به موتورهای دور متغیر مجهز هستند که امکان تطبیق عملکرد با نیاز واقعی سیستم را فراهم می‌کند و مصرف انرژی را کاهش می‌دهد. با این حال، انتخاب صحیح آن‌ها مستقیماً به دقت در تعیین دبی و هد وابسته است؛ زیرا اگر هد مورد نیاز سیستم به‌درستی برآورد نشود، حتی بهترین پمپ خطی نیز نمی‌تواند عملکرد مطلوبی ارائه دهد. به همین دلیل در پروژه‌های حرفه‌ای، پیش از نصب پمپ خطی، تحلیل دقیق افت فشار مسیر و بررسی منحنی عملکرد انجام می‌شود تا نقطه کاری در محدوده بازده بهینه قرار گیرد.

پمپ سیرکولاتور زمینی

پمپ سیرکولاتور زمینی معمولاً در ظرفیت‌های بالاتر و برای سیستم‌هایی با دبی و هد بیشتر مورد استفاده قرار می‌گیرد. این نوع پمپ روی شاسی یا فونداسیون نصب می‌شود و به دلیل ابعاد بزرگ‌تر و توان بالاتر، بیشتر در موتورخانه‌های صنعتی، بیمارستان‌ها، مجتمع‌های تجاری بزرگ و پروژه‌های تأسیساتی گسترده کاربرد دارد. در این پمپ‌ها معمولاً موتور و بخش هیدرولیکی به صورت کوپله مستقیم یا با کوپلینگ انعطاف‌پذیر به یکدیگر متصل هستند و ساختار آن‌ها امکان تعمیر، سرویس و تعویض قطعات را ساده‌تر می‌کند. زمانی که محاسبه هد پمپ سیرکولاتور نشان‌دهنده افت فشار قابل توجه در مدار باشد، انتخاب مدل زمینی به دلیل توانایی تأمین هد بالاتر منطقی‌تر خواهد بود.

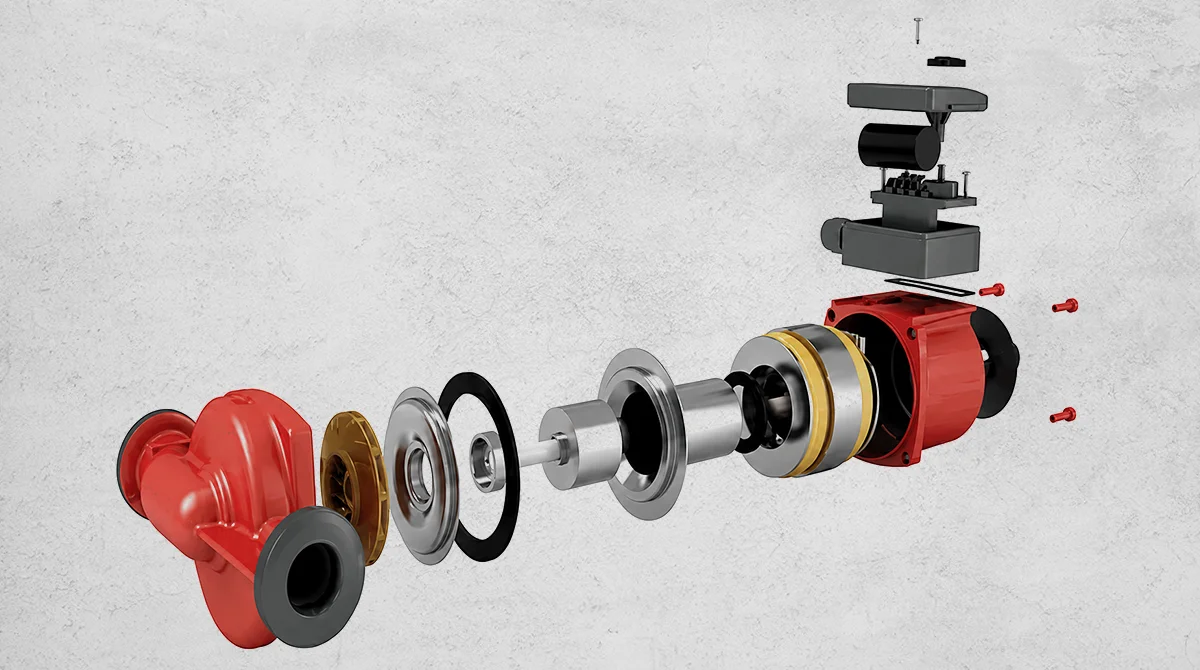

اجزای اصلی پمپ سیرکولاتور

برای درک بهتر عملکرد این تجهیزات، شناخت اجزای اصلی پمپ سیرکولاتور نیز اهمیت زیادی دارد. هر یک از این قطعات نقش مشخصی در عملکرد پمپ دارند.

بدنه پمپ معمولاً از چدن، استیل یا برنز ساخته می‌شود و وظیفه محافظت از اجزای داخلی و هدایت سیال را بر عهده دارد. پروانه نیز یکی از مهم‌ترین اجزای پمپ است که با چرخش خود انرژی را به سیال منتقل می‌کند و باعث ایجاد جریان می‌شود.

از دیگر اجزای مهم می‌توان به شفت، یاتاقان‌ها، مکانیکال سیل، فلنج‌های اتصال و الکتروموتور اشاره کرد. کیفیت طراحی و ساخت این اجزا تأثیر مستقیمی بر عملکرد، بازده و طول عمر پمپ دارد. حتی اگر محاسبه هد پمپ سیرکولاتور به درستی انجام شده باشد، استفاده از پمپی با کیفیت پایین می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

نحوه انتخاب پارامترهای پمپ سیرکولاتور

انتخاب پمپ سیرکولاتور بر اساس چند پارامتر کلیدی انجام می‌شود که مهم‌ترین آن‌ها دبی و هد هستند. این دو عامل به طور مستقیم تعیین می‌کنند که پمپ تا چه اندازه می‌تواند نیاز سیستم را تأمین کند.

تعیین دبی مورد نیاز

دبی نشان‌دهنده مقدار سیالی است که باید در واحد زمان در سیستم گردش کند. در سیستم‌های گرمایشی این مقدار معمولاً بر اساس ظرفیت حرارتی سیستم و اختلاف دمای رفت و برگشت محاسبه می‌شود.

هرچه بار حرارتی یا برودتی سیستم بیشتر باشد، نیاز به گردش سیال نیز افزایش خواهد یافت. بنابراین تعیین دقیق دبی یکی از مراحل مهم در انتخاب پمپ است.

محاسبه هد پمپ سیرکولاتور

محاسبه هد پمپ سیرکولاتور مهم‌ترین بخش در فرآیند انتخاب این تجهیز به شمار می‌آید، زیرا هد مشخص می‌کند پمپ باید چه مقدار انرژی به سیال بدهد تا بتواند بر مقاومت‌های موجود در مسیر غلبه کند و جریان مورد نیاز را در مدار برقرار نگه دارد. بسیاری از افراد در نگاه اول تصور می‌کنند هد فقط به ارتفاع ساختمان یا اختلاف سطح بین مبدا و مقصد مربوط است، اما در سیستم‌های سیرکولاسیون که معمولاً به صورت مدار بسته طراحی می‌شوند، عامل اصلی تعیین‌کننده هد، افت فشار ناشی از اصطکاک و موانع مسیر است، نه صرفاً ارتفاع.

در یک مدار بسته، وزن ستون آب در مسیر رفت و برگشت تا حد زیادی یکدیگر را خنثی می‌کنند و آنچه پمپ واقعاً باید بر آن غلبه کند، مقاومت هیدرولیکی سیستم است. این مقاومت از عوامل مختلفی مانند طول لوله‌کشی، قطر لوله‌ها، جنس لوله، سرعت جریان، تعداد زانویی‌ها، شیرآلات، سه‌راهی‌ها، صافی‌ها، مبدل‌های حرارتی، کویل‌ها و سایر تجهیزات مسیر به وجود می‌آید. هر کدام از این اجزا بخشی از انرژی سیال را مصرف می‌کنند و در مجموع، مقدار هد مورد نیاز پمپ را مشخص می‌سازند.

برای انجام محاسبه دقیق، ابتدا باید دبی مورد نیاز سیستم مشخص شود، زیرا افت فشار مدار به میزان جریان عبوری وابسته است. هرچه دبی بیشتر باشد، سرعت سیال افزایش پیدا می‌کند و به‌تبع آن افت فشار نیز بیشتر می‌شود. سپس باید طول واقعی مسیر لوله‌کشی و طول معادل اتصالات محاسبه شود، چون هر زانویی یا شیر می‌تواند معادل چند متر لوله، به افت فشار اضافه کند.

در مرحله بعد، افت فشار تجهیزات انتهایی و میانی مانند کویل‌ها، مبدل‌ها، دیگ، چیلر و شیرهای کنترلی نیز باید از روی کاتالوگ‌های فنی بررسی و به محاسبات افزوده شود. مجموع این افت‌ها معمولاً بر حسب متر ستون آب بیان می‌شود و همان عددی است که به عنوان هد مورد نیاز پمپ در نظر گرفته می‌شود. به همین دلیل، محاسبه هد پمپ سیرکولاتور فقط یک عدد ساده نیست، بلکه نتیجه بررسی کامل مسیر و تمام اجزای مؤثر در افت فشار است.

نکته مهم این است که نباید هد را به‌صورت سرانگشتی یا با حاشیه اطمینان بیش از حد انتخاب کرد. اگر هد بیشتر از نیاز واقعی در نظر گرفته شود، پمپ بزرگ‌تر از حد لازم انتخاب می‌شود و این موضوع باعث افزایش مصرف برق، تولید صدای بیشتر، استهلاک سریع‌تر و حتی برهم خوردن تعادل هیدرولیکی سیستم خواهد شد. در مقابل، اگر هد کمتر از مقدار واقعی محاسبه شود، گردش آب به‌درستی انجام نمی‌شود و تجهیزات انتهایی عملکرد مطلوبی نخواهند داشت.

به همین دلیل، بهترین روش این است که محاسبه هد بر اساس اطلاعات واقعی پروژه، نقشه لوله‌کشی و مشخصات تجهیزات انجام شود و سپس با یک ضریب اطمینان منطقی، پمپ مناسب انتخاب گردد. در نهایت نیز باید عدد به‌دست‌آمده با منحنی عملکرد پمپ تطبیق داده شود تا نقطه کاری سیستم در محدوده بازده مناسب قرار بگیرد. بنابراین، محاسبه هد پمپ سیرکولاتور پایه اصلی انتخاب درست پمپ و تضمین‌کننده عملکرد پایدار، اقتصادی و کم‌استهلاک کل سیستم است.

انتخاب پمپ از روی منحنی عملکرد

پس از تعیین دبی و هد، باید به منحنی عملکرد پمپ مراجعه کرد. این منحنی رابطه بین دبی، هد، توان مصرفی و راندمان را نشان می‌دهد. نقطه‌ای که نیاز سیستم با منحنی پمپ تلاقی پیدا می‌کند، نقطه کاری پمپ نامیده می‌شود. بهترین انتخاب زمانی است که این نقطه در محدوده بازده بهینه پمپ قرار داشته باشد.

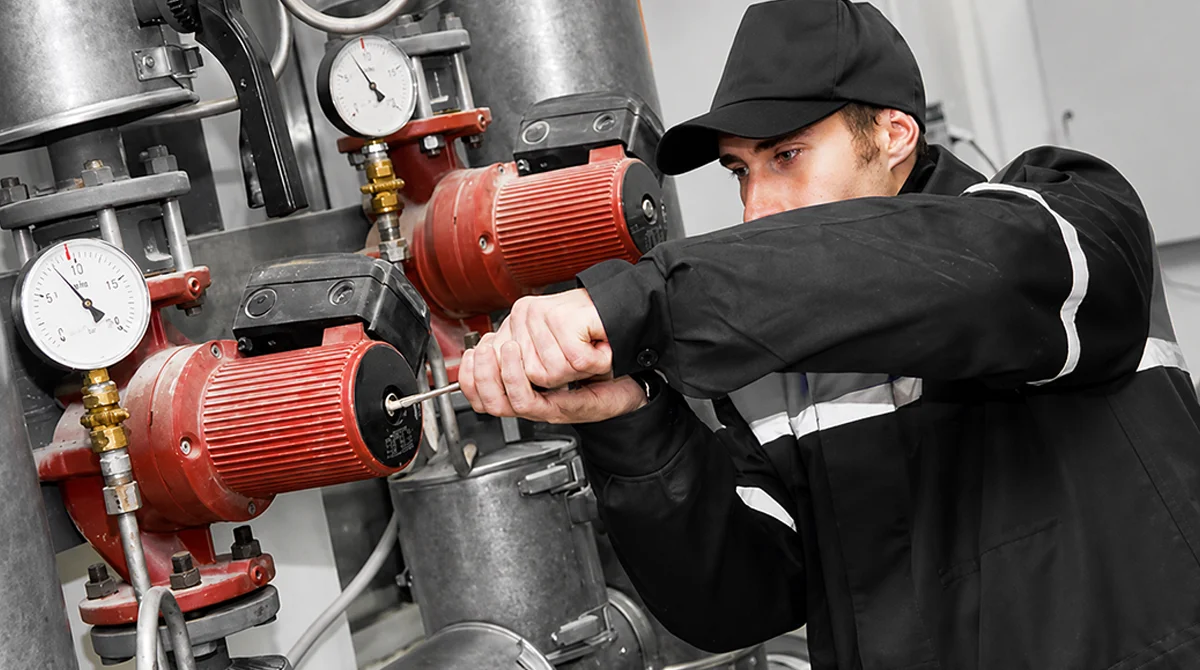

نگهداری و سرویس پمپ سیرکولاتور

پس از انتخاب و نصب صحیح، نگهداری مناسب از پمپ سیرکولاتور اهمیت زیادی دارد. سرویس منظم باعث افزایش عمر مفید پمپ و کاهش هزینه‌های تعمیرات خواهد شد.

بازدید دوره‌ای صدا و لرزش پمپ، بررسی نشتی‌ها، کنترل فشار سیستم و اطمینان از عملکرد صحیح موتور از جمله اقدامات مهم در نگهداری پمپ هستند. همچنین باید از وجود هوا در سیستم جلوگیری کرد، زیرا هوا می‌تواند باعث کاهش راندمان و ایجاد صدا در پمپ شود.

تمیز نگه داشتن صافی‌ها، بررسی وضعیت شیرآلات و جلوگیری از رسوب‌گذاری نیز در عملکرد پایدار پمپ نقش مهمی دارند. بسیاری از مشکلاتی که در سیستم‌های سیرکولاسیون رخ می‌دهد، ناشی از بی‌توجهی به همین نکات ساده نگهداری است.

جمع‌بندی

پمپ سیرکولاتور یکی از مهم‌ترین تجهیزات در سیستم‌های گرمایشی، سرمایشی و تاسیساتی است و عملکرد صحیح آن تأثیر مستقیمی بر بازده انرژی و پایداری سیستم دارد. در میان تمام عوامل مؤثر در انتخاب این پمپ، محاسبه هد پمپ سیرکولاتور اهمیت ویژه‌ای دارد، زیرا این پارامتر تعیین می‌کند که پمپ تا چه اندازه قادر به غلبه بر افت‌های موجود در مدار خواهد بود.

برای انتخاب صحیح پمپ باید ابتدا دبی مورد نیاز سیستم مشخص شود و سپس با بررسی افت فشار لوله‌ها و تجهیزات، هد مورد نیاز محاسبه گردد. پس از آن با استفاده از منحنی عملکرد پمپ می‌توان مناسب‌ترین مدل را انتخاب کرد. در کنار این موارد، نگهداری صحیح و سرویس دوره‌ای نیز نقش مهمی در افزایش عمر و کارایی پمپ خواهد داشت.
