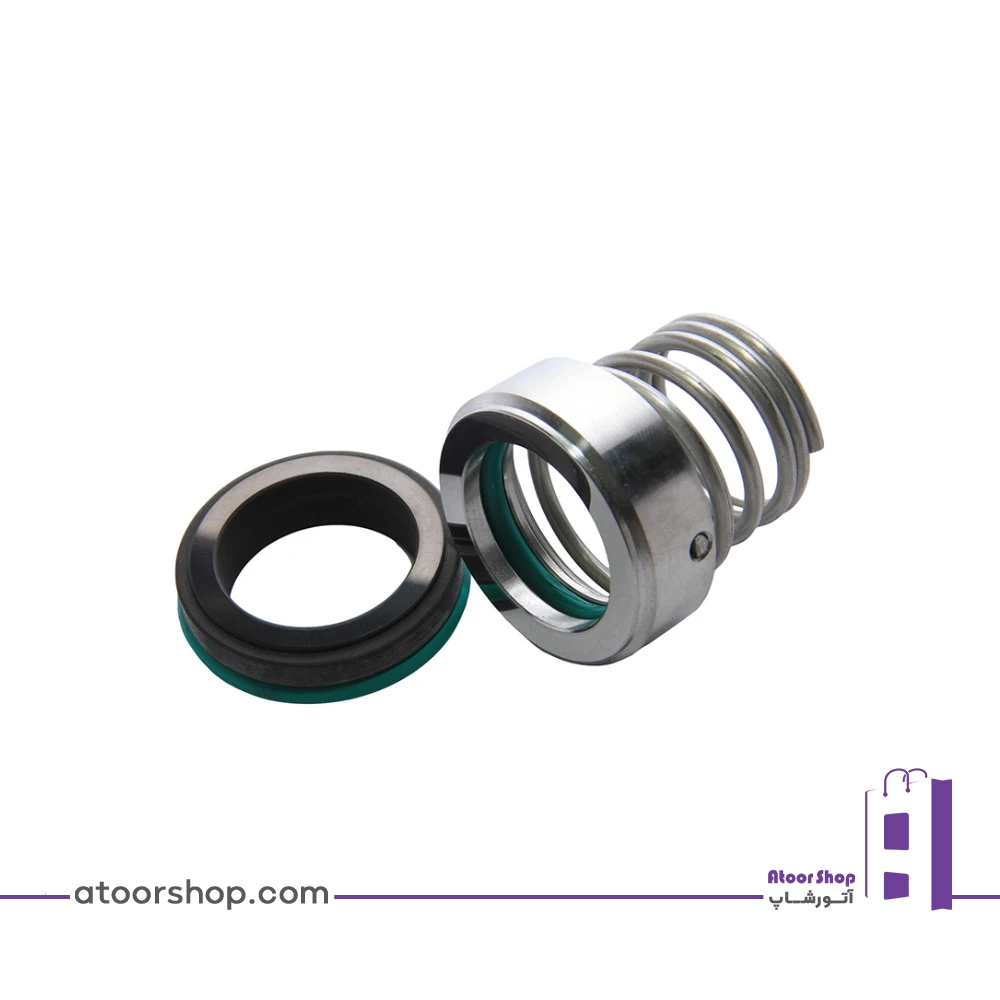

مکانیکال سیل استیل ذغال z2

مکانیکال سیل‌ یکی از مهم‌ترین اجزای آب‌بندی در تجهیزات دوار مانند پمپ‌ها، میکسرها، کمپرسورها و راکتورها است. وظیفه‌ی اصلی این قطعه جلوگیری از نشت سیالات (مایعات یا گازها) در محل تماس شفت دوار با محفظه‌ی ثابت تجهیزات است. یکی از پرکاربردترین و رایج‌ترین انواع مکانیکال سیل، ترکیب استیل و ذغال است که برای طیف وسیعی از کاربردها در صنایع مختلف مانند آب و فاضلاب، نفت و گاز، مواد شیمیایی، غذایی و دارویی مناسب می‌باشد.

واتس آپ

کد قطعه:

کالا موجود است؛ لطفاً جهت استعلام قیمت تماس بگیرید.

جنس اجزا مکانیکال سیل استیل ذغال z2

استیل 316 (Stainless Steel 316): بخش‌های فلزی ثابت و متحرک سیل معمولاً از استیل 316 ساخته می‌شوند که دارای مقاومت عالی در برابر خوردگی، زنگ‌زدگی و دمای بالا است.

کربن (Carbon/Graphite): سطح آب‌بندی متحرک یا ثابت معمولاً از کربن ساخته می‌شود. این ماده دارای ویژگی‌های بسیار خوبی از جمله اصطکاک پایین، مقاومت به سایش و تحمل دمای بالا است.

وایتون (Viton): اورینگ‌ها و آب‌بندهای کمکی از وایتون ساخته می‌شوند که مقاوم در برابر مواد شیمیایی خورنده، روغن‌ها، حرارت و فشار بالا هستند.

سایزهای موجود

این سیل‌ها در بازه سایزهای مختلف از 12 میلی‌متر تا 80 میلی‌متر عرضه می‌گردند و بسته به نوع کاربرد می‌توانند به صورت تکی یا دوبل، فنردار داخلی یا خارجی، و به شکل‌های متنوع طراحی شود.
مکانیکال سیل استیل ذغال قابلیت عملکرد در بازه‌ی دمایی منفی 20 تا مثبت 150 درجه‌ی سانتی‌گراد را دارد و برای کار در شرایط فشار تا حداکثر 10 بار طراحی شده است. این ویژگی‌ها، آن را برای استفاده در سیستم‌های صنعتی با شرایط کاری متوسط تا نیمه‌سنگین ایده‌آل می‌سازد. این محصول را می‌توانید به‌راحتی از آتورشاپ تهیه کنید.

مکانیکال سیل استیل ذغال
کد قطعه	سایز شفت	سایز کفی
1290820012	12	20.6
1290820014	14	23.1
1290820015	15	26.9
1290820016	16	26.9
1290820018	18	30.9
1290820019	19	30.9
1290820020	20	30.9
1290820022	22	35.4
1290820024	24	35.4
1290820025	25	38.2
1290820028	28	43.3
1290820030	30	43.3
1290820032	32	43.3
1290820033	33	48
1290820035	35	53.5
1290820038	38	60.5
1290820040	40	60.5
1290820043	43	61
1290820045	45	65.5
1290820050	50	72.5
1290820055	55	72.5
1290820060	60	79.3
1290820065	65	84.5
1290820070	70	92
1290820075	75	97
1290820080	80	105

مشخصات محصول

سایز شفت	12 میلی متر , 14 میلی متر , 15 میلی متر , 16 میلی متر , 18 میلی متر , 19 میلی متر , 20 میلی متر , 22 میلی متر , 24 میلی متر , 25 میلی متر , 28 میلی متر , 30 میلی متر , 32 میلی متر , 33 میلی متر , 35 میلی متر , 40 میلی متر , 43 میلیمتر , 45 میلی متر , 50 میلی متر , 55 میلی متر , 60 میلی متر , 65 میلی متر , 70 میلی متر , 75 میلی متر , 80 میلی متر
سایز کفی سیل	از 20.6میلی متر تا 105میلی متر ( بسته به سایز شفت )
بازه دمای سیال	-20 درجه تا +150 درجه سانتی گراد
حداکثر فشار کاری	10 بار
